Encaixe e crimpagem de mangueira flexível com três braçadeiras

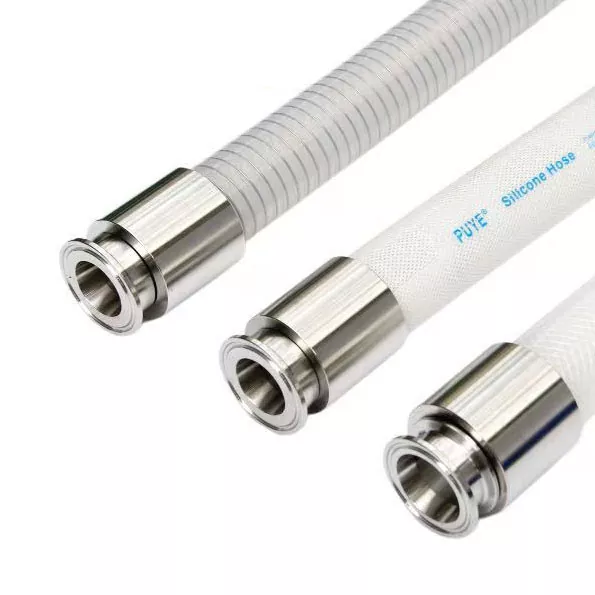

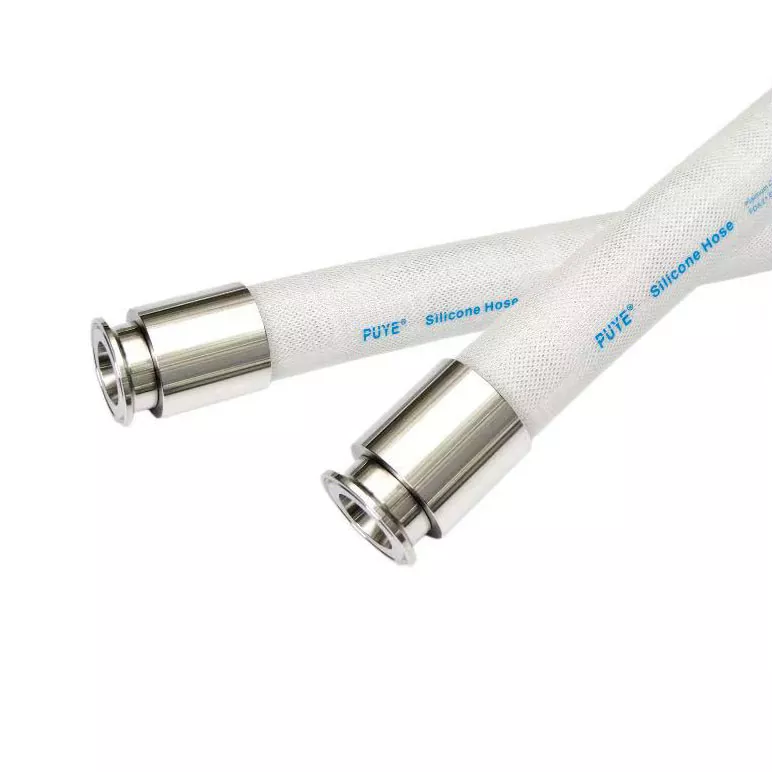

Uma conexão de mangueira flexível muitas vezes se torna o ponto mais fraco em um sistema de tubulação, especialmente quando a mangueira precisa suportar mudanças de pressão, limpeza frequente ou instalação repetida. O encaixe e crimpagem de mangueira flexível Tri Clamp usa uma espiga de mangueira de aço inoxidável combinada com uma luva de crimpagem permanente para fixar a mangueira no lugar, evitando afrouxamento ou arrancamento durante a operação.

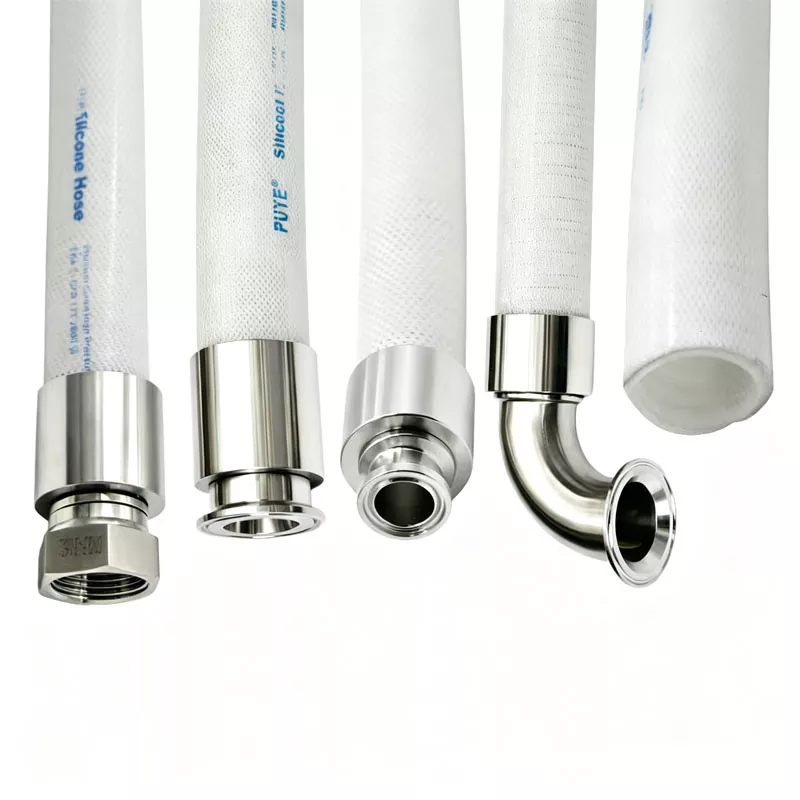

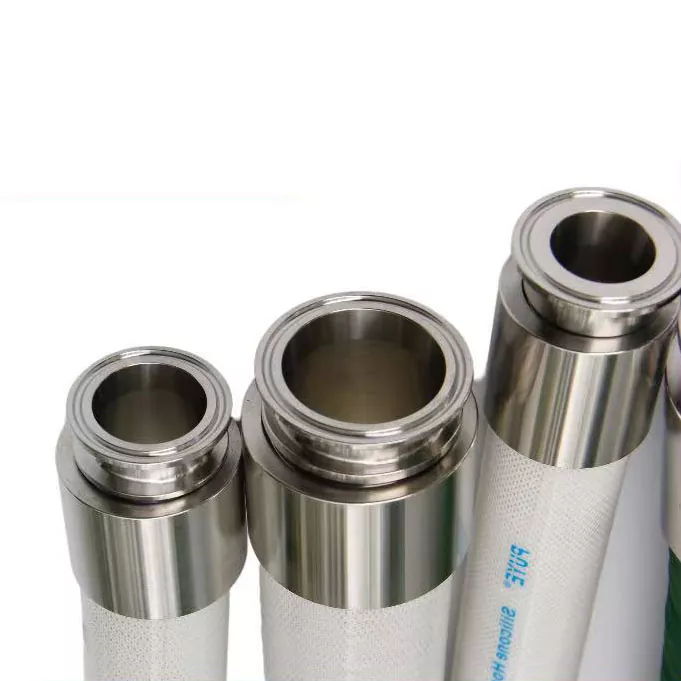

A extremidade Tri-Clamp permite que o conjunto da mangueira se conecte diretamente ao equipamento de tubulação sanitária, enquanto a luva crimpada cria uma força de retenção consistente ao redor do corpo da mangueira. Disponível com conexões de aço inoxidável 304 ou 316L e materiais de mangueira higiênicos, esse método de conexão é adequado para sistemas que exigem facilidade de limpeza, roteamento flexível e longa vida útil. Tamanhos de mangueiras, padrões de braçadeiras e configurações de acessórios podem ser personalizados de acordo com os diferentes requisitos do projeto.

Detalhes da especificação

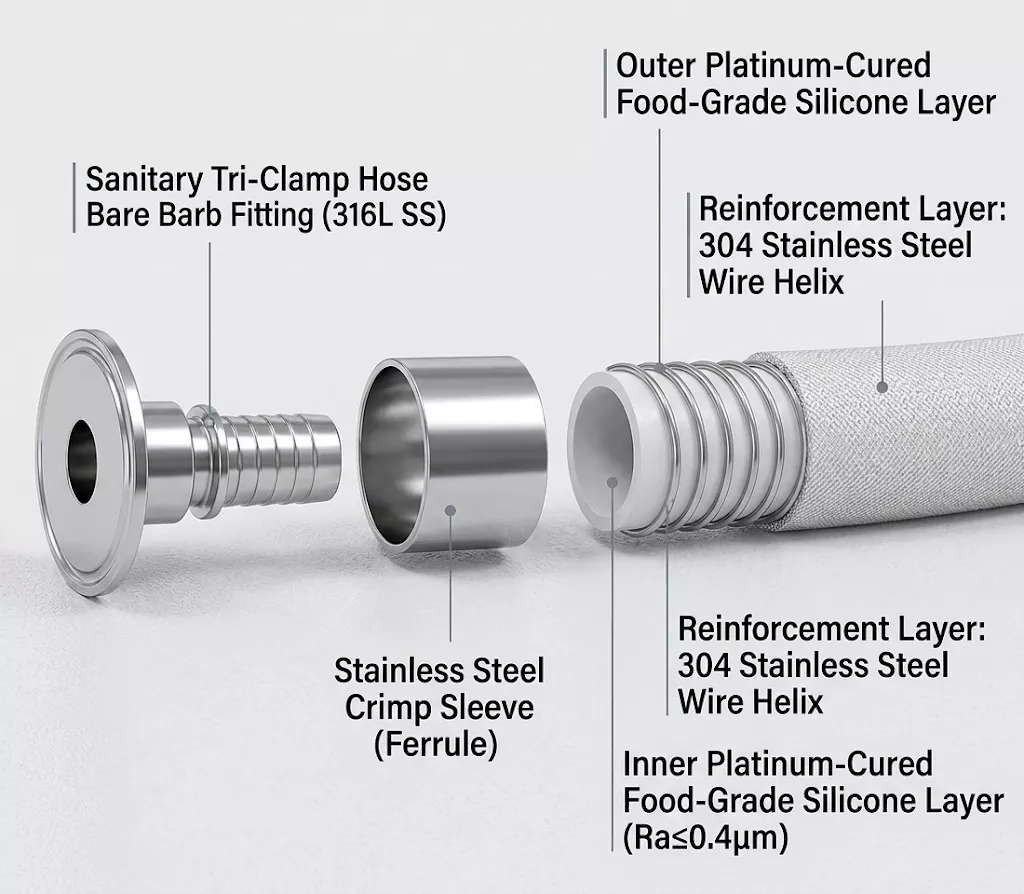

Principais vantagens de construção e materiais

Conexão permanentemente crimpada: a luva de aço inoxidável é cravada à máquina sobre o encaixe multi-farpa, criando uma vedação permanente e à prova de violação que evita o sopro da mangueira sob picos de pressão ou vibrações fortes.

Construção de silicone curado com platina: inodoro, insípido e não lixiviante. A cura com platina garante pureza superior e menos extraíveis em comparação com o silicone curado com peróxido padrão.

Resistência a vácuo e torção: Reforçada com uma hélice de fio de aço inoxidável 304, a mangueira mantém o diâmetro interno total durante curvas apertadas e operações de alto vácuo/sucção sem achatar ou desmoronar.

Furo interno com acabamento espelhado ultra-suave: A superfície interna lisa evita o acúmulo de produto, reduz a perda por atrito e garante rotinas de limpeza CIP/SIP sem esforço.

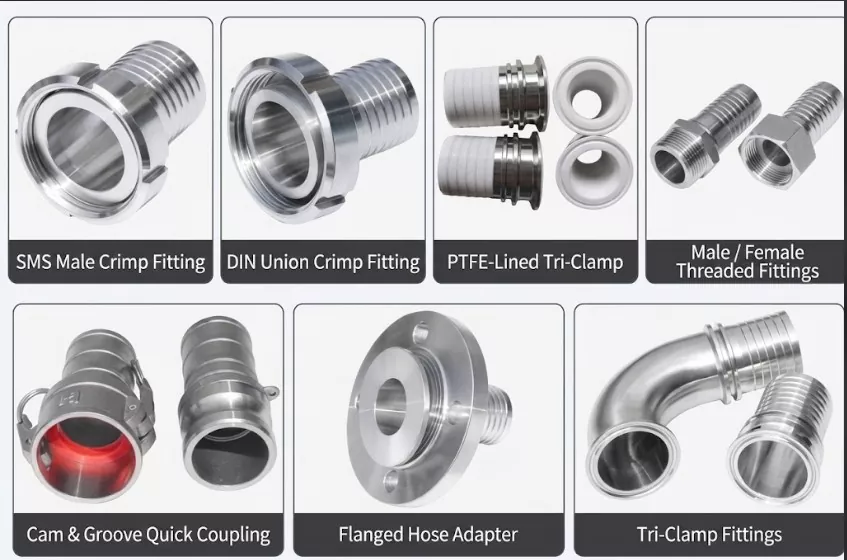

Estilos de conexão final disponíveis

Tri-Clamp / Tri-Clover (TC): Projetos retos e cotovelos de $90^\circ$ que atendem aos padrões ASME BPE e 3-A para montagem rápida e sem ferramentas.

Uniões Sanitárias Europeias (DIN e SMS): Porca giratória DIN usinada com precisão e acoplamentos de rosca macho SMS para equipamentos europeus de laticínios e cervejarias.

Adaptadores roscados industriais: Roscas NPT/BSPT macho e fêmea para conexão direta a bombas, coletores e tubos rígidos.

Adaptadores flangeados e Camlock: extremidades flangeadas ANSI/DIN para sistemas pesados ​​e acoplamentos Camlock (EC) de desconexão rápida para transferência rápida de fluidos.

Conexões revestidas com PTFE resistentes à corrosão: extremidades flangeadas e de fixação com revestimentos completos de PTFE para soluções químicas altamente agressivas.

Perguntas frequentes

P: Como posso saber se esta conexão corresponde à minha conexão de mangueira flexível com braçadeira tripla e à espessura da parede de crimpagem?

R: Isso é super importante para crimpagem! Nossas conexões são projetadas com base em IDs de mangueiras sanitárias padrão (diâmetros internos) e espessuras de parede comuns. Ao fazer o pedido, informe-nos o diâmetro interno e o diâmetro externo (OD) da sua mangueira e forneceremos o tamanho exato da luva para garantir uma crimpagem segura e protegida.

P: Existe um "espaço morto" entre o encaixe da mangueira flexível com braçadeira tripla e a crimpagem e o encaixe onde as bactérias podem crescer?

R: Não com o nosso design! Nossas hastes de crimpagem apresentam um design de cauda suave e entrelaçado. Quando crimpado corretamente com a luva, a transição entre o revestimento interno da mangueira e a haste de aço inoxidável torna-se quase totalmente uniforme. Isso elimina fissuras e mantém sua linha 100% higiênica.

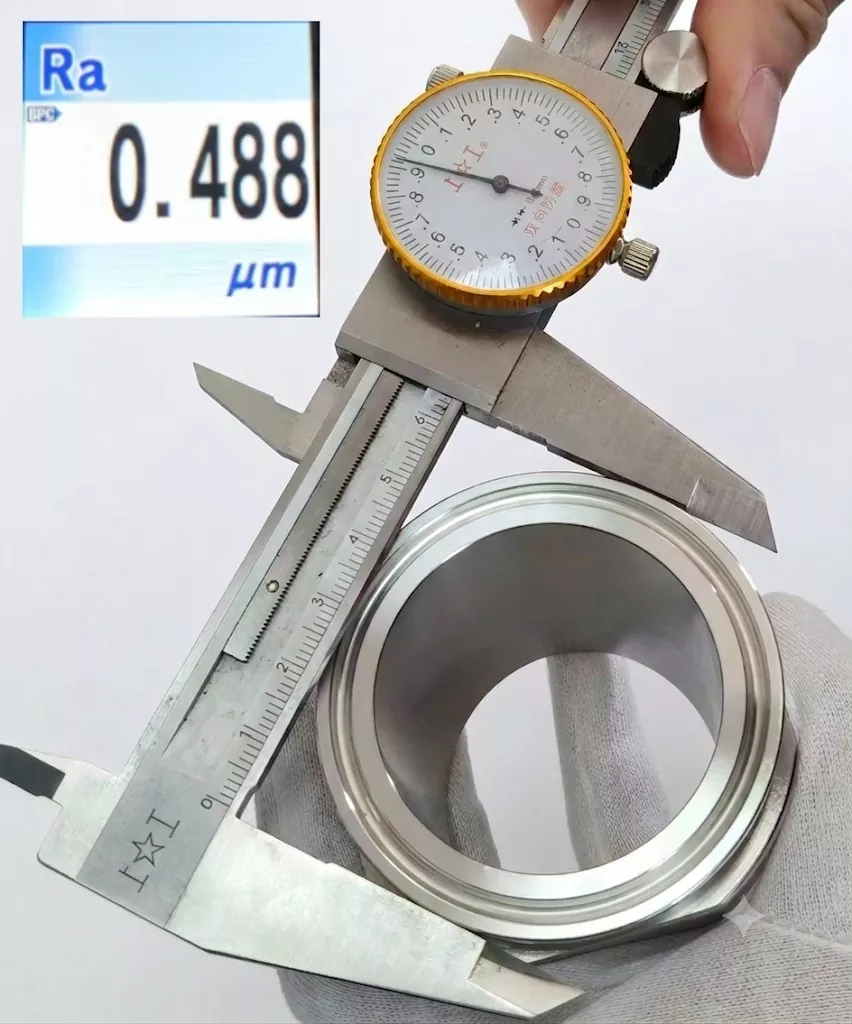

Controle de qualidade ＆ Rugosidade

Nosso referencial de qualidade é simples: perfeição ou nada. Cada lote passa por 100% de inspeção quanto à altura, diâmetro interno, diâmetro externo e acabamento superficial interno (Ra < 0,8 µm). Somente produtos que atendem a esse alto padrão são enviados. Fique tranquilo, seu pedido foi construído e testado para funcionar.

Suporte de serviço da DINGYUE

Cada projeto de tubulação sanitária possui requisitos diferentes, desde dimensões de conexão e seleção de materiais até prazos de entrega e condições de instalação. A DINGYUE fornece suporte técnico durante todo o processo de compra para ajudar os clientes a escolher os componentes adequados e concluir os projetos sem problemas.

Antes da produção, nossa equipe auxilia na seleção do produto, confirmação de desenho e requisitos personalizados, incluindo dimensões especiais, acabamentos de superfície, materiais e padrões de conexão. As amostras estão disponíveis para teste e verificação antes dos pedidos em grandes quantidades.

Durante a fabricação, cada lote é inspecionado de acordo com rigorosos procedimentos de qualidade. Certificados de materiais, registros de inspeção dimensional e documentos de rastreabilidade de produção podem ser fornecidos para garantir que cada componente atenda aos requisitos do projeto.

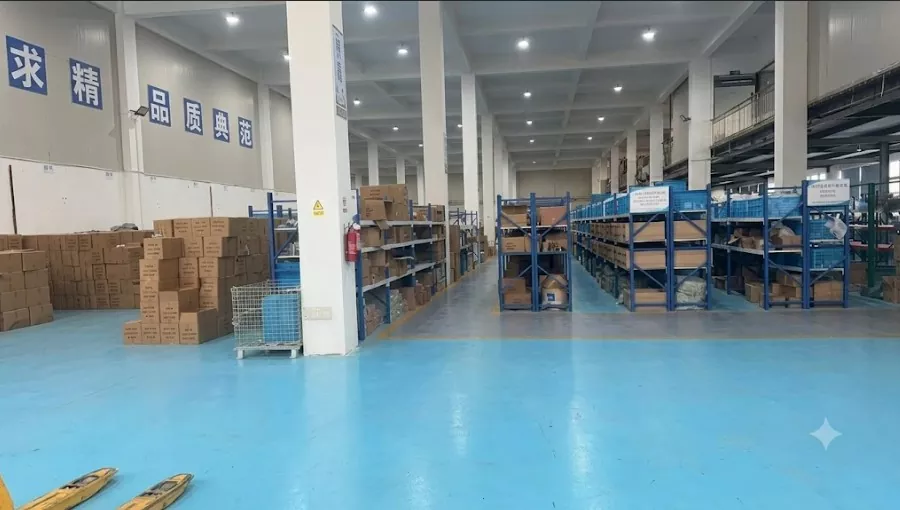

Para pedidos internacionais, a DINGYUE oferece suporte a embalagens profissionais, coordenação de remessas e atualizações de pedidos desde a produção até a entrega. Após receber os produtos, os clientes também podem obter orientação de instalação, assistência técnica e suporte de substituição quando necessário.
