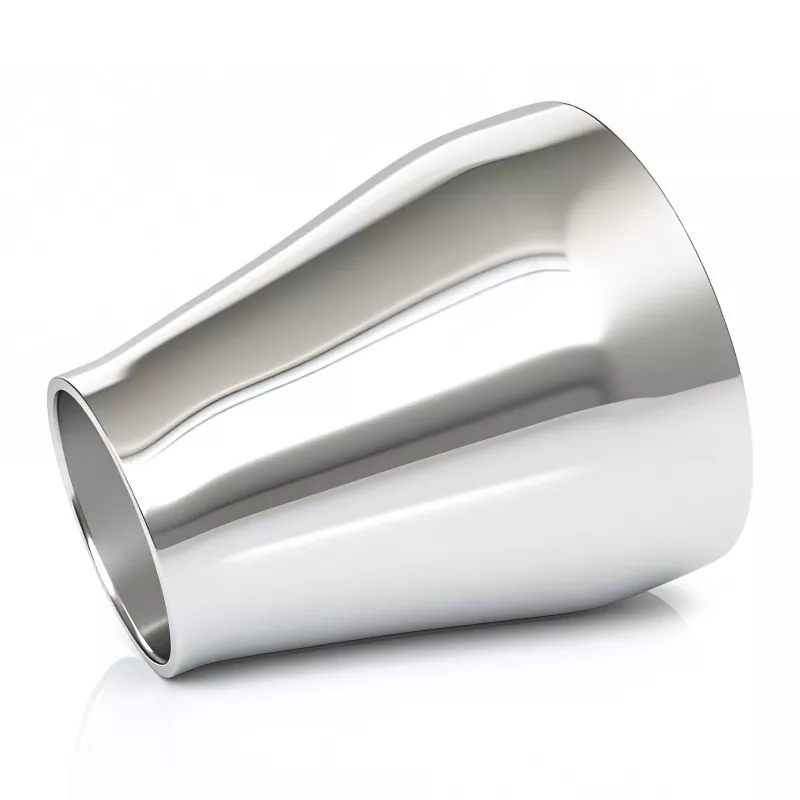

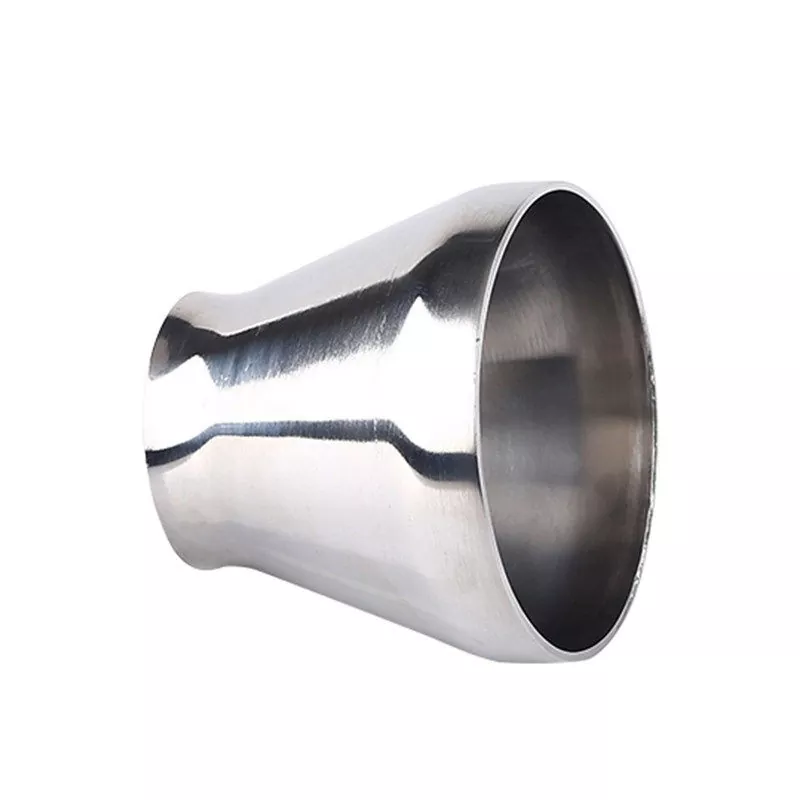

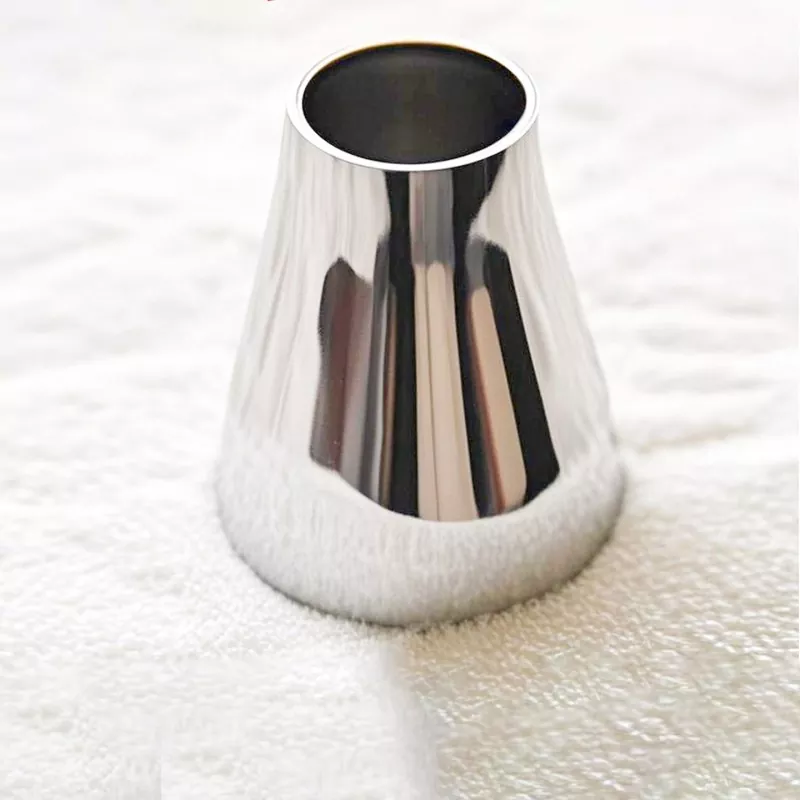

Redutor Sanitário

Quando um sistema de tubulação sanitária exige uma mudança no tamanho do tubo, uma transição projetada incorretamente pode afetar o desempenho do fluxo e criar áreas onde os materiais podem permanecer presos. Os redutores sanitários DINGYUE fornecem uma conexão gradual entre diferentes diâmetros de tubulação, ajudando os projetistas de equipamentos a obter um layout de tubulação mais eficiente e higiênico.

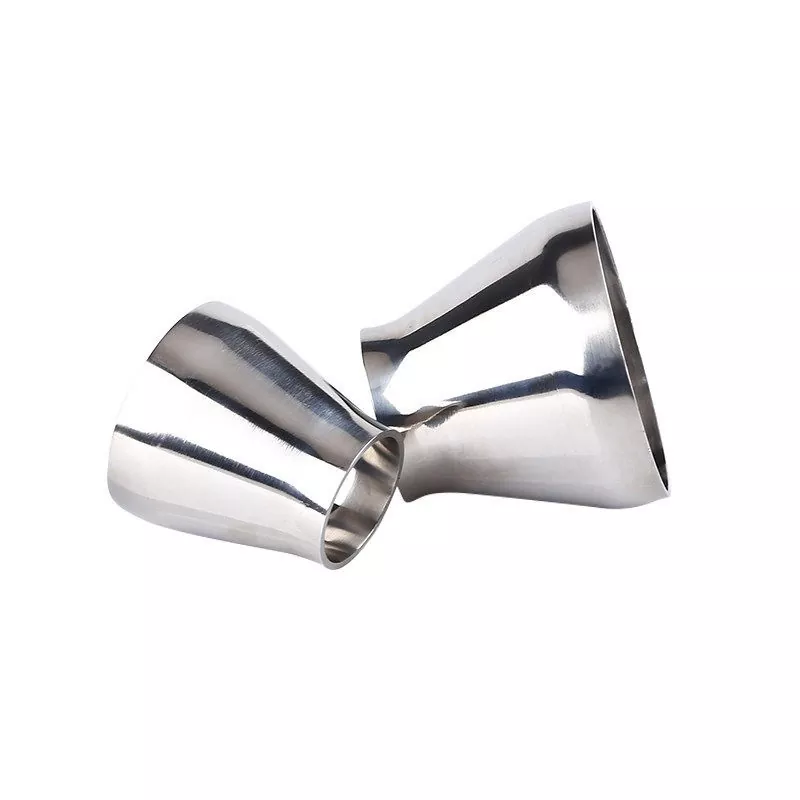

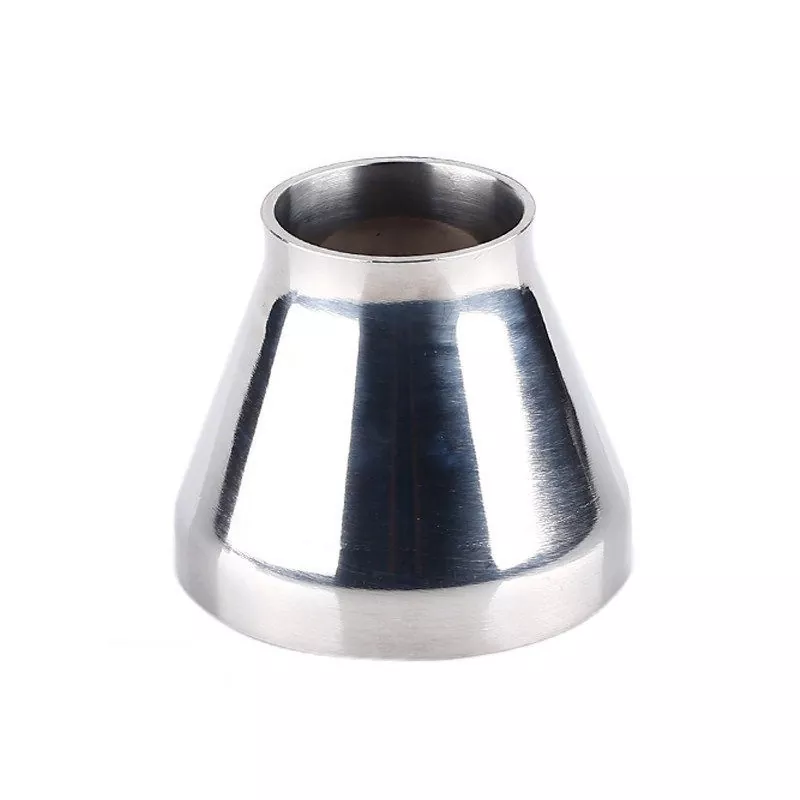

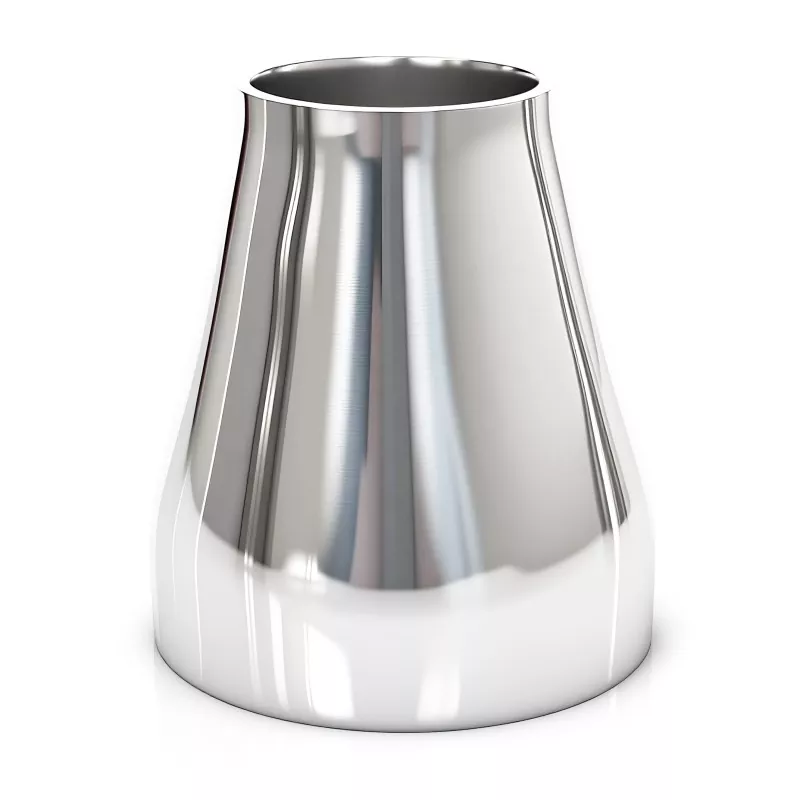

Disponíveis em configurações concêntricas e excêntricas, esses redutores podem ser selecionados de acordo com os requisitos de instalação e condições do processo. Fabricados em aço inoxidável 304/316L com dimensões precisas e acabamento higiênico, são adequados para equipamentos de processamento, tubulações de transferência e sistemas de refrigeração líquida que exigem conexões confiáveis ​​e movimento consistente de fluidos.

Especificações

Vantagens do produto

Em sistemas de tubulação altamente limpos, um redutor sanitário de tubo faz muito mais do que apenas conectar dois tubos de tamanhos diferentes. Ele desempenha duas funções críticas para manter a produção segura e tranquila:

1). Certificando-se de que o sistema drena completamente

Esta é uma das regras mais rígidas na produção de alimentos e medicamentos. Quando a produção termina ou quando os tubos estão sendo lavados e higienizados, nenhum líquido pode ser deixado para trás. Qualquer resíduo de líquido pode desenvolver bactérias e arruinar o próximo lote de produtos.

Como funciona em tubos planos: Para linhas horizontais (planas), utilizamos um Redutor Excêntrico (redutor com um lado plano). Ele mantém o fundo dos tubos exatamente no mesmo nível. Isto permite que cada gota de produto ou água de limpeza flua naturalmente por gravidade, deixando o interior completamente seco.

2). Mantendo o fluxo suave e protegendo o produto

Diferentes líquidos – como leite, remédios líquidos ou molhos espessos – são sensíveis. Alguns podem ser facilmente danificados se forem pressionados com muita força.

Controle de velocidade e pressão: Alterar o tamanho do tubo ajuda a gerenciar a velocidade e a pressão com que o líquido percorre a linha.

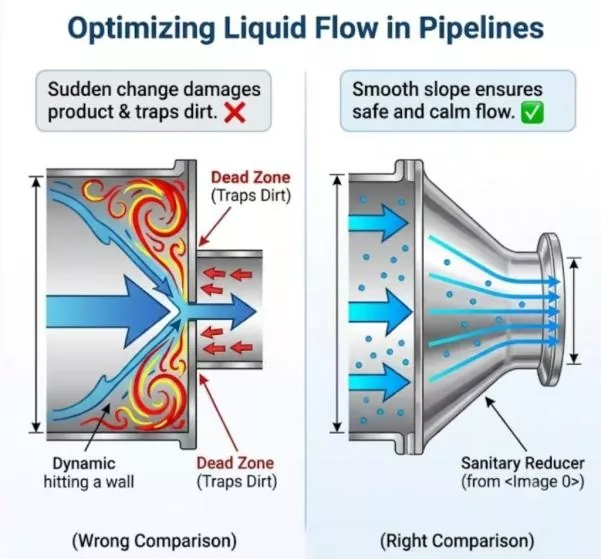

Impedindo armadilhas e redemoinhos: Se você conectar um cano grande a um cano pequeno com uma parede afiada e repentina, o líquido girará violentamente (criando turbulência) e ficará preso nos cantos. Um redutor fornece uma inclinação suave e suave. Isso mantém o líquido fluindo calmamente, evita que os ingredientes sejam danificados e evita que partículas de alimentos se acumulem em cantos mortos.

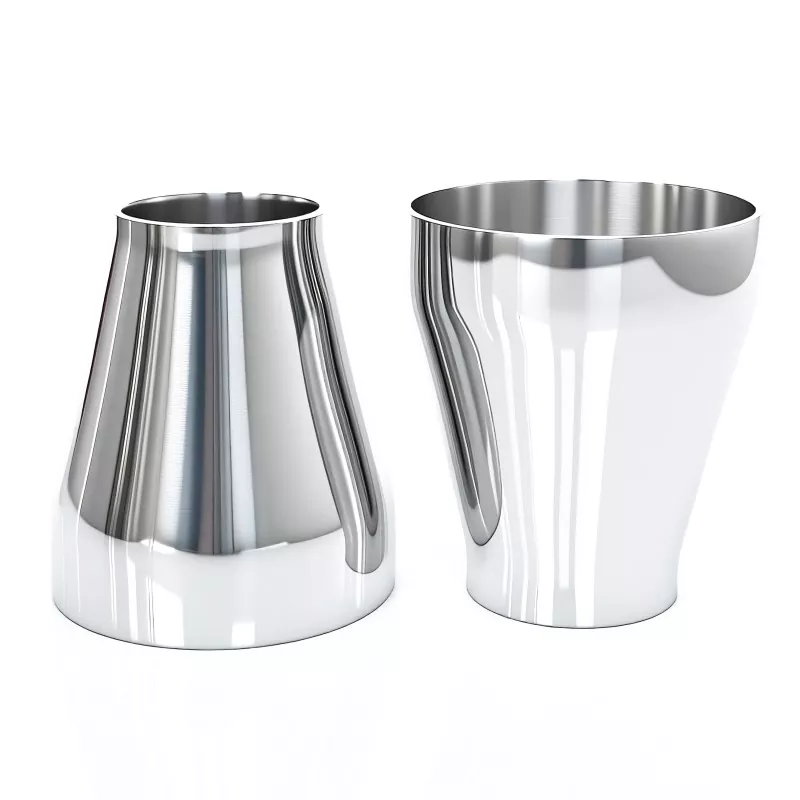

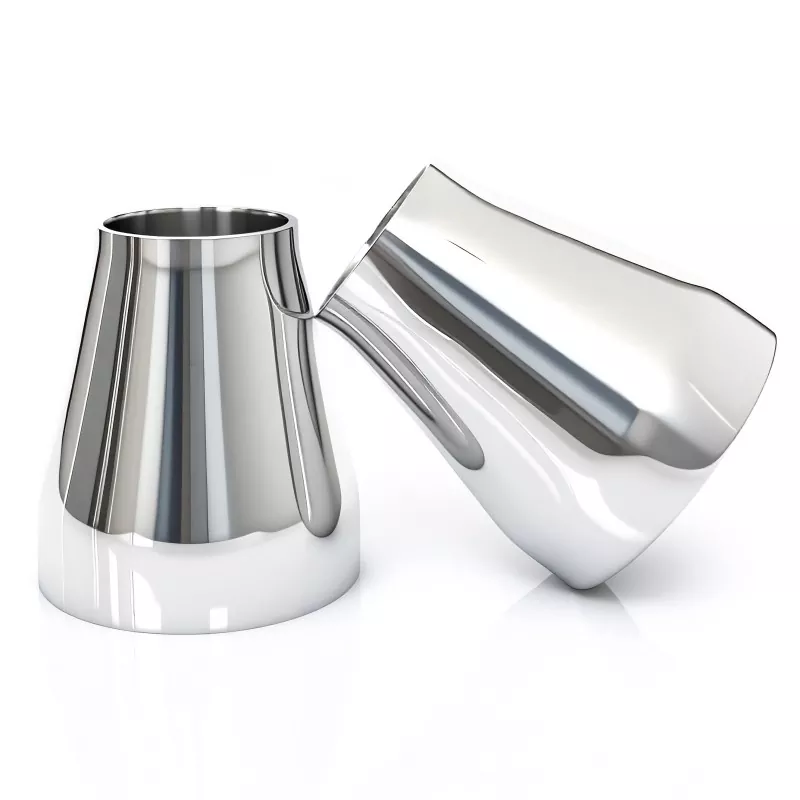

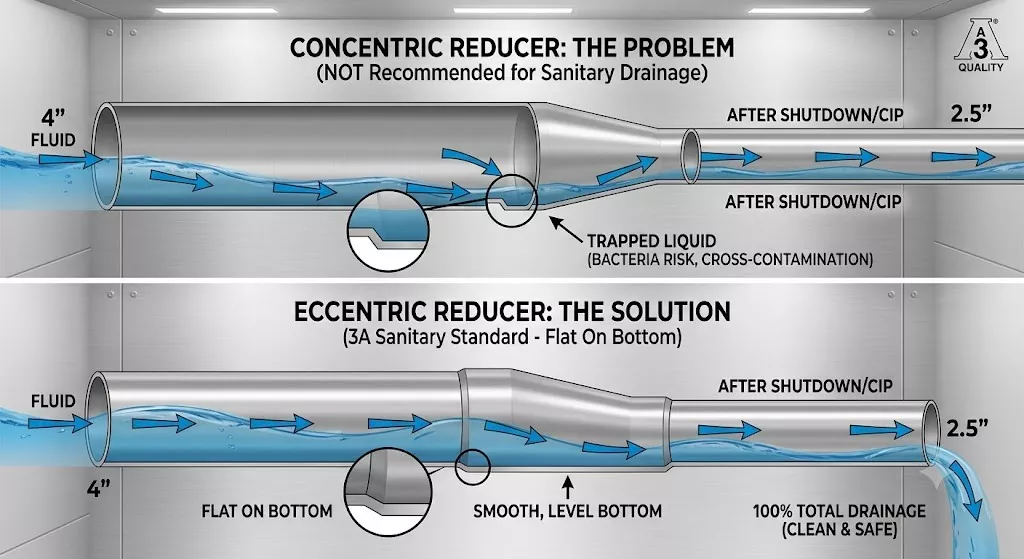

Redutor concêntrico VS Redutor excêntrico

Ao instalar tubos horizontais, os padrões sanitários 3A recomendam fortemente o uso de um Redutor Excêntrico (um adaptador de tubo onde um lado é completamente plano). Isto se resume a uma regra fundamental em sistemas de tubulação limpos: tudo deve escoar completamente por si só.

O problema com redutores padrão (concêntricos): se você usar um redutor sanitário padrão em formato de cone em uma linha horizontal, ele criará um "degrau" ou uma borda na parte inferior do tubo. Quando você desliga a máquina ou executa um ciclo de limpeza (CIP), o líquido fica preso atrás desta etapa, criando uma pequena poça. Esse líquido restante pode facilmente criar bactérias e arruinar seu próximo lote de produtos.

A magia dos redutores excêntricos: Um redutor excêntrico é projetado com um lado perfeitamente plano (que sempre instalamos voltado para baixo). Isso mantém a parte inferior do pipeline completamente nivelada. Quando chega a hora de esvaziar o sistema, cada gota de líquido flui suavemente com resistência zero. Corresponde perfeitamente à estrita regra 3A: sem líquidos retidos, drenagem total de 100%.

Por que escolher DINGYUE

Escolher o fornecedor certo de componentes sanitários não se trata apenas de disponibilidade do produto, mas também de confiabilidade a longo prazo, qualidade consistente e suporte técnico. A DINGYUE se concentra em fornecer componentes higiênicos de controle de fluidos que atendam aos rígidos requisitos das indústrias onde o desempenho e a limpeza não podem ser comprometidos.

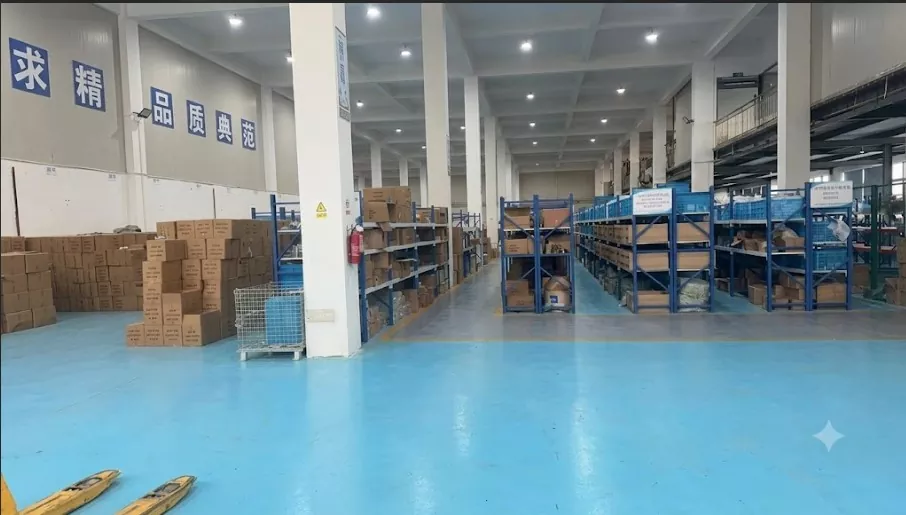

Fornecimento confiável para projetos globais

Com um sistema organizado de produção e armazenamento, a DINGYUE oferece suporte ao fornecimento estável para clientes em diferentes regiões. Nossos produtos acabados são gerenciados adequadamente antes do envio para garantir a precisão do pedido, a proteção da embalagem e a entrega eficiente para projetos em andamento em processamento de alimentos, sistemas farmacêuticos, aplicações de semicondutores e infraestrutura de refrigeração líquida.

Controle rigoroso da qualidade do material e da superfície

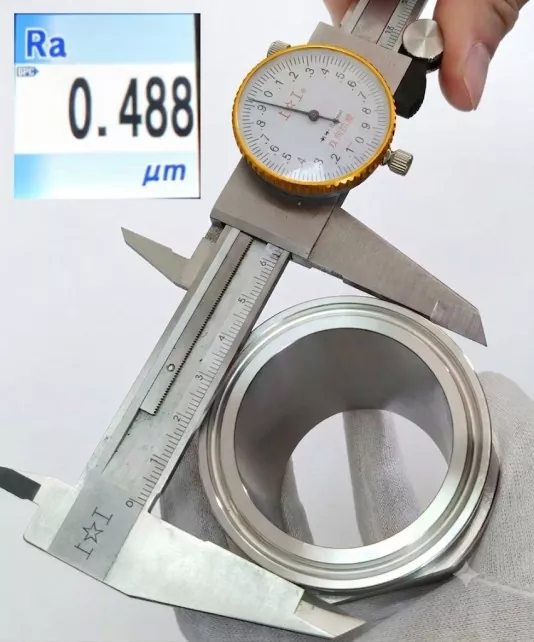

Para acessórios sanitários e componentes de controle de fluidos, a qualidade da superfície afeta diretamente a eficiência da limpeza e o desempenho do sistema. A DINGYUE realiza inspeções detalhadas durante toda a fabricação, incluindo verificações dimensionais e testes de rugosidade superficial. Os acabamentos superficiais internos são cuidadosamente controlados para alcançar um desempenho de higiene consistente e reduzir o risco de acumulação de resíduos nos sistemas de processamento.

Soluções confiáveis ​​em vários setores

Os produtos DINGYUE são projetados para aplicações exigentes, incluindo produção farmacêutica, processamento de bebidas, sistemas de laticínios e projetos avançados de refrigeração líquida. Ao combinar usinagem de precisão, projeto sanitário e experiência em fabricação, a DINGYUE ajuda empresas de engenharia, fabricantes de equipamentos e usuários industriais a construir sistemas de fluidos confiáveis.
