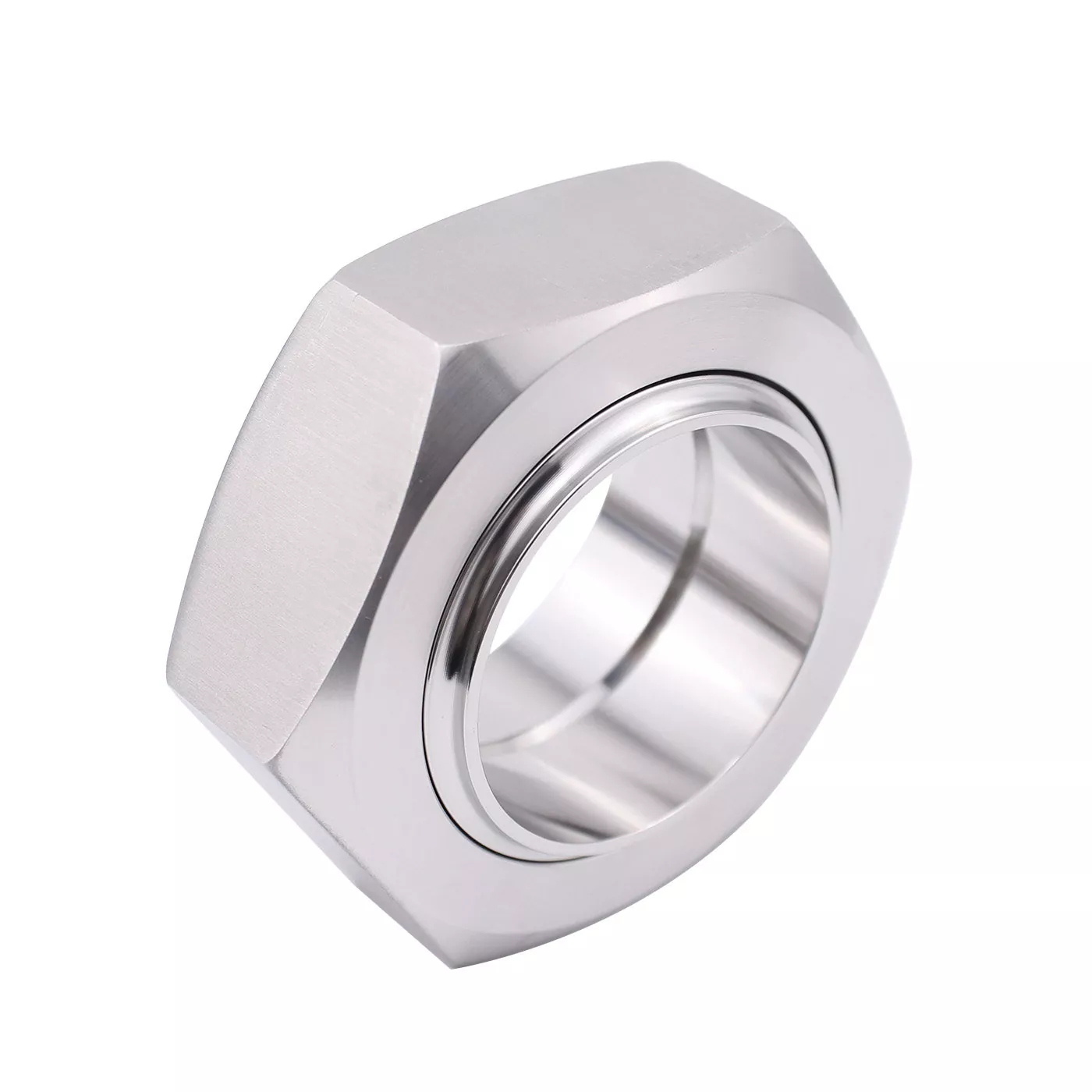

Uniões de tubulações sanitáriassão acessórios projetados com precisão projetados para conectar duas seções de tubulação ou tubo higiênico, permitindo desmontagem rápida para limpeza, inspeção ou manutenção. Em indústrias como a de alimentos e bebidas, farmacêutica, de biotecnologia e de cosméticos, essas uniões desempenham um papel vital na manutenção de condições estéreis e na integridade do processo. Uma união de tubo sanitário típica consiste em três componentes principais: uma porca roscada macho, um corpo roscado fêmea e uma junta ou anel de vedação que cria uma vedação à prova de vazamentos. O projeto permite conexões e desconexões repetidas sem danificar as extremidades do tubo, o que é essencial para operações de limpeza no local (CIP) e esterilização no local (SIP).
Todas as uniões de tubos sanitários DINGYUE são produzidas em instalações com certificação ISO 9001 e atendem aos principais padrões sanitários. Os produtos passam por inspeção rigorosa, incluindo verificações dimensionais, testes de rugosidade superficial, certificação de materiais e testes de pressão. Os detalhes de conformidade incluem:
As uniões de tubos sanitários são usadas em uma variedade de ambientes de processamento higiênico. Sua capacidade de serem desconectados rapidamente os torna ideais para equipamentos que requerem limpeza ou remoção frequente. As aplicações típicas incluem:
P: Qual é a diferença entre uma união de tubulação sanitária e um acoplamento sanitário?
R: Uma união de tubo sanitário consiste em três peças separadas - uma porca macho, um corpo fêmea e uma junta - que permitem que a junta seja desconectada sem mover o tubo adjacente. Um acoplamento é geralmente uma conexão permanente ou semipermanente que pode exigir corte ou soldagem para se separar. As uniões são preferidas onde é necessário acesso frequente, enquanto os acoplamentos são usados para conexões permanentes em linha reta.
P: Que material de junta devo escolher para minha união de tubos sanitários DINGYUE?
R: A escolha depende da temperatura do processo, do contato químico e dos requisitos regulatórios. O EPDM é adequado para água quente, vapor e muitos produtos alimentícios até 150°C (302°F). O silicone é frequentemente usado em aplicações farmacêuticas de alta pureza e tem uma boa faixa de temperatura de -60°C a 200°C. Viton (FKM) oferece excelente resistência química a óleos e solventes agressivos. O PTFE é o mais quimicamente inerte e pode suportar temperaturas muito altas, mas é menos elástico. Sempre verifique a compatibilidade com sua mídia específica.
P: Como faço para limpar e manter uma união de tubulação sanitária?
R: As uniões de tubos sanitários são projetadas para processos CIP e SIP. Durante a limpeza, a união deve permanecer totalmente montada para permitir a passagem das soluções de limpeza sem vazamentos. Para limpeza manual, desmonte a união e lave todos os componentes metálicos com detergentes alcalinos ou ácidos aprovados. Enxágue abundantemente com água purificada. As juntas devem ser inspecionadas e substituídas se apresentarem sinais de empenamento, rachaduras ou deformação por compressão. Monte novamente com uma junta nova ou inspecionada e aperte com o torque adequado.
P: Qual é a pressão operacional máxima recomendada?
R: A pressão operacional máxima depende do tamanho, do material da junta e da temperatura. Para tamanhos de até 2 polegadas à temperatura ambiente, a união normalmente pode suportar 10 bar (145 psi). Tamanhos maiores têm classificações de pressão mais baixas, conforme mostrado na tabela dimensional. Em temperaturas elevadas, a classificação de pressão diminui. Sempre consulte a tabela de pressão-temperatura DINGYUE para sua configuração específica antes da instalação.
P: As uniões de tubos sanitários DINGYUE são certificadas para contato com alimentos?
R: Todas as uniões de tubos sanitários DINGYUE são feitas de materiais de aço inoxidável em conformidade com a FDA. Os materiais de vedação utilizados também são compatíveis com a FDA para contato com alimentos. As peças metálicas estão isentas de revestimentos ou resíduos nocivos. Certificados de conformidade estão disponíveis mediante solicitação para apoiar sua documentação de qualidade.
P: Como seleciono o tamanho correto da união do tubo sanitário para o meu sistema?
R: O tamanho deve corresponder ao diâmetro externo da tubulação usada em sua linha de processo. Meça o diâmetro externo do tubo com precisão com calibradores. Os tamanhos comuns são baseados no diâmetro externo do tubo em polegadas ou milímetros (por exemplo, diâmetro externo de 1 polegada, diâmetro externo de 25,4 mm). A união deve ser do mesmo tamanho que o diâmetro externo do tubo para conexões de solda de topo e linha I. Para conexões tri-clamp, o tamanho também corresponde ao diâmetro externo da ponteira. Se não tiver certeza, forneça o diâmetro externo do tubo e o tipo de conexão, e a DINGYUE o ajudará a selecionar o produto certo.
P: Qual é o prazo de entrega?
R: Os tamanhos e materiais padrão geralmente estão em estoque e podem ser enviados dentro de 3 a 7 dias úteis. Tamanhos personalizados, acabamentos de superfície fora do padrão ou materiais de vedação especiais podem exigir de 15 a 30 dias, dependendo da quantidade e complexidade do pedido. A DINGYUE mantém um extenso estoque de uniões comuns de aço inoxidável 304L e 316L para atender às necessidades urgentes do projeto.
