Um sistema de tubulação sanitária confiável começa em cada ponto de conexão. Mesmo quando as válvulas e os equipamentos funcionam bem, os componentes de conexão de baixa qualidade podem afetar o desempenho da vedação, a eficiência da manutenção e a estabilidade do sistema a longo prazo.

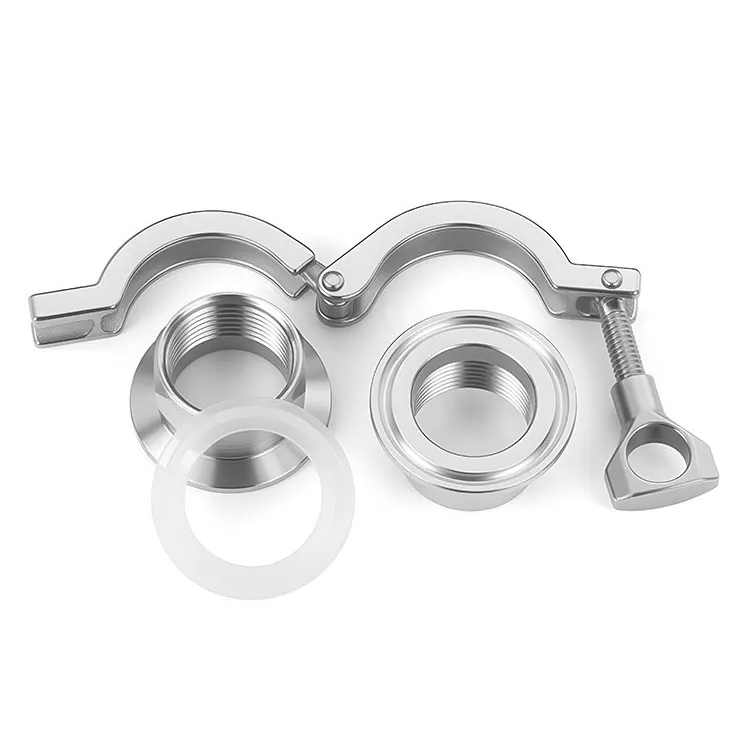

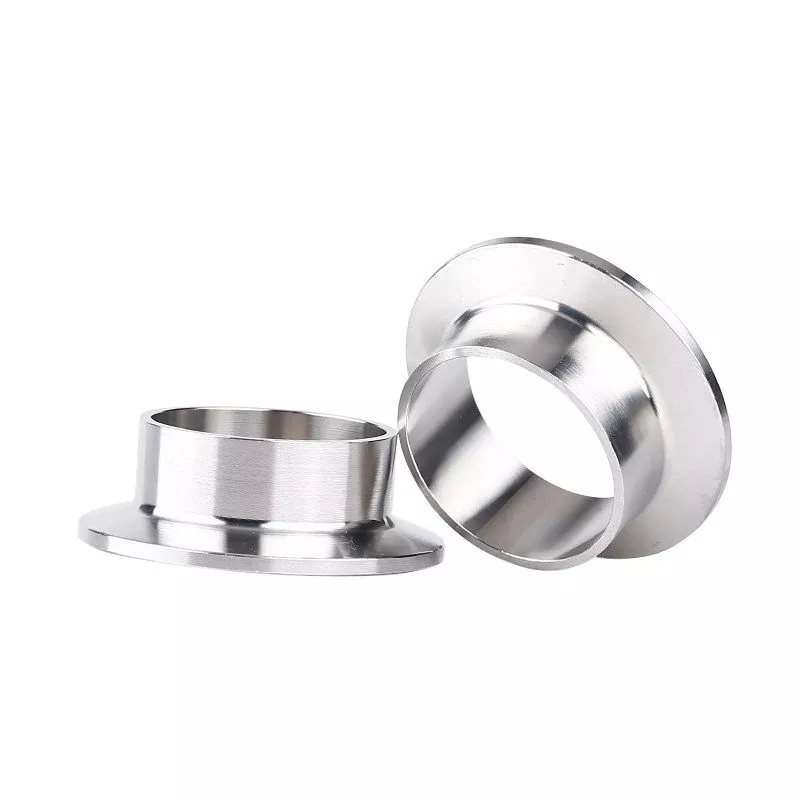

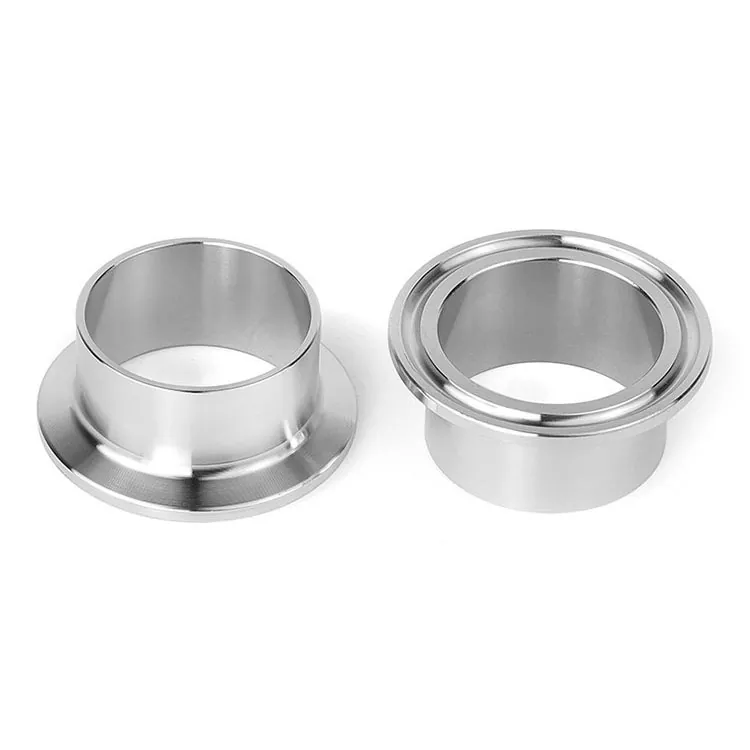

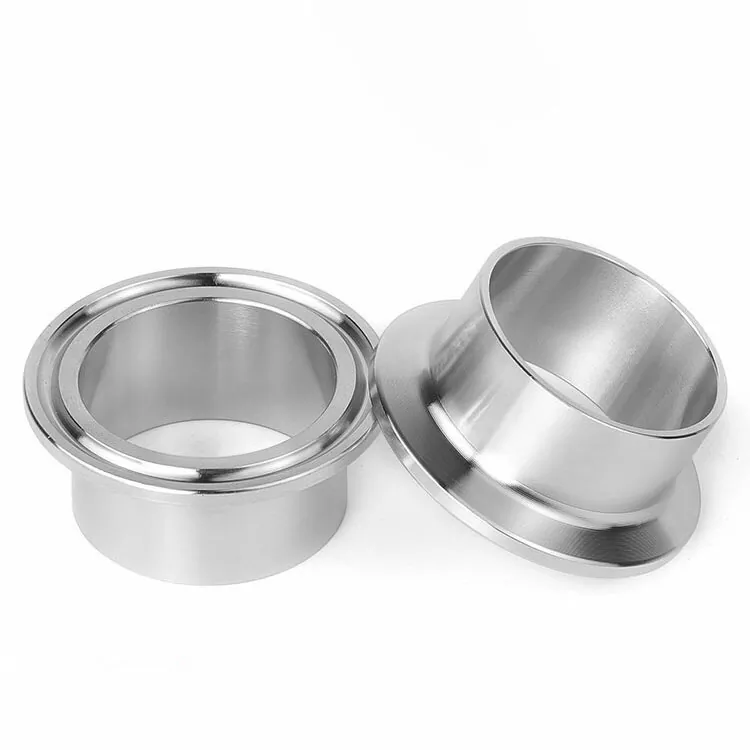

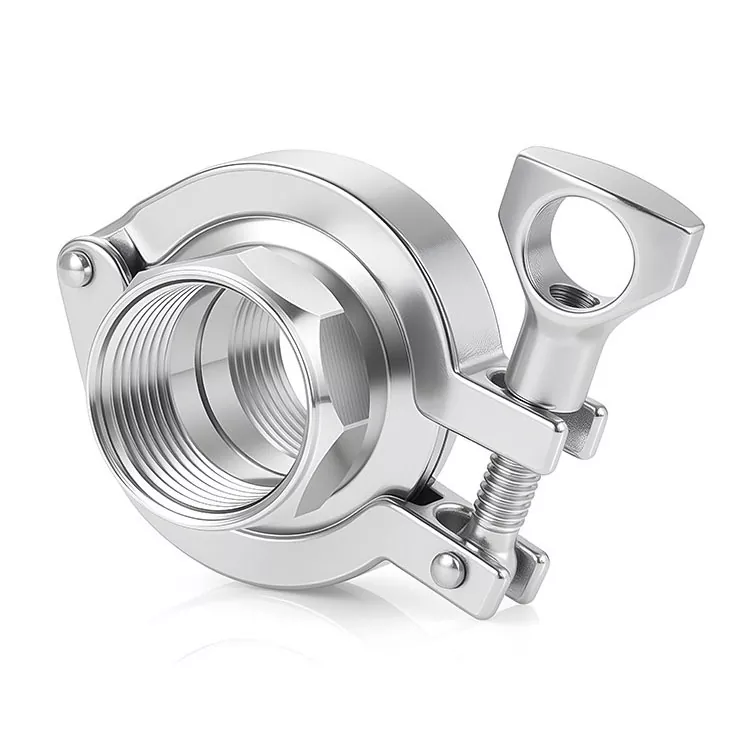

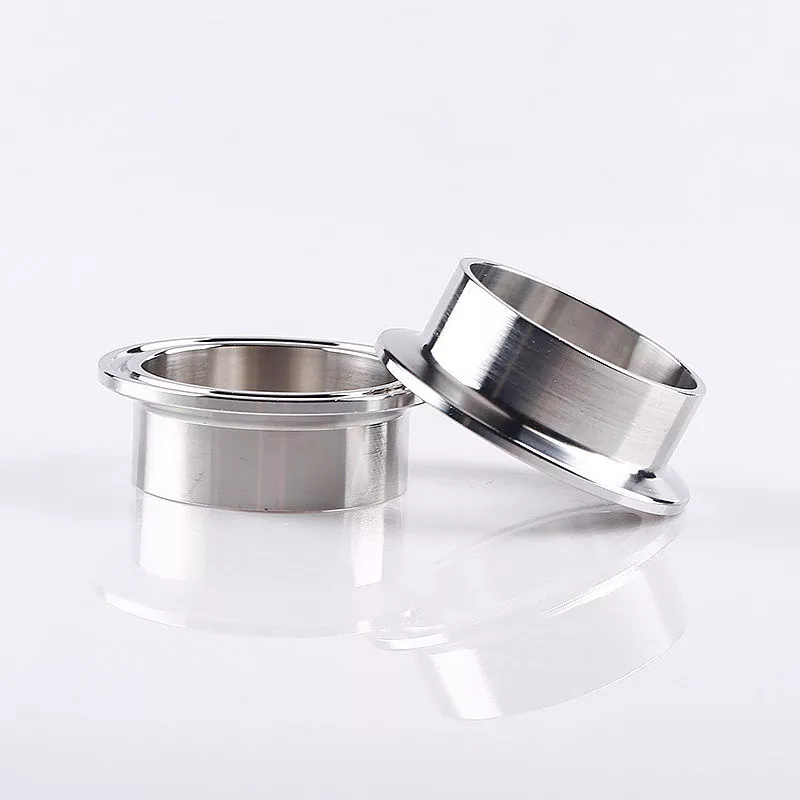

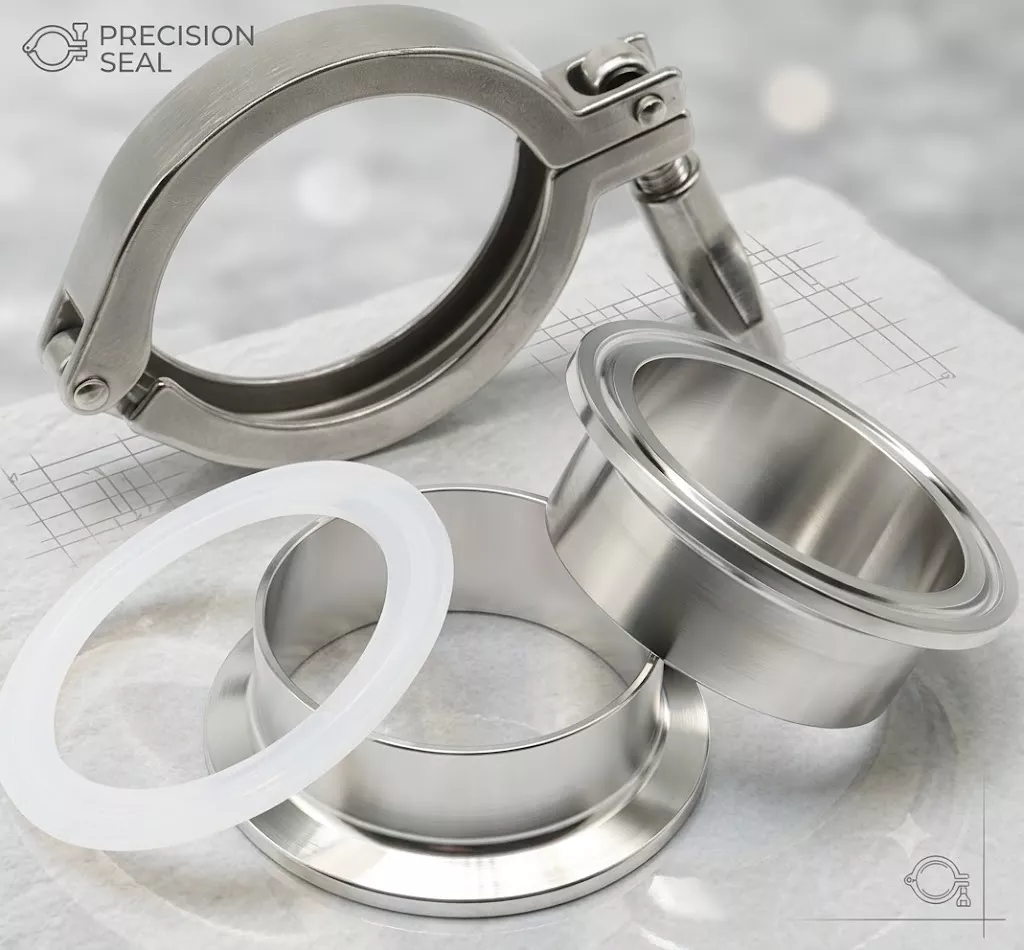

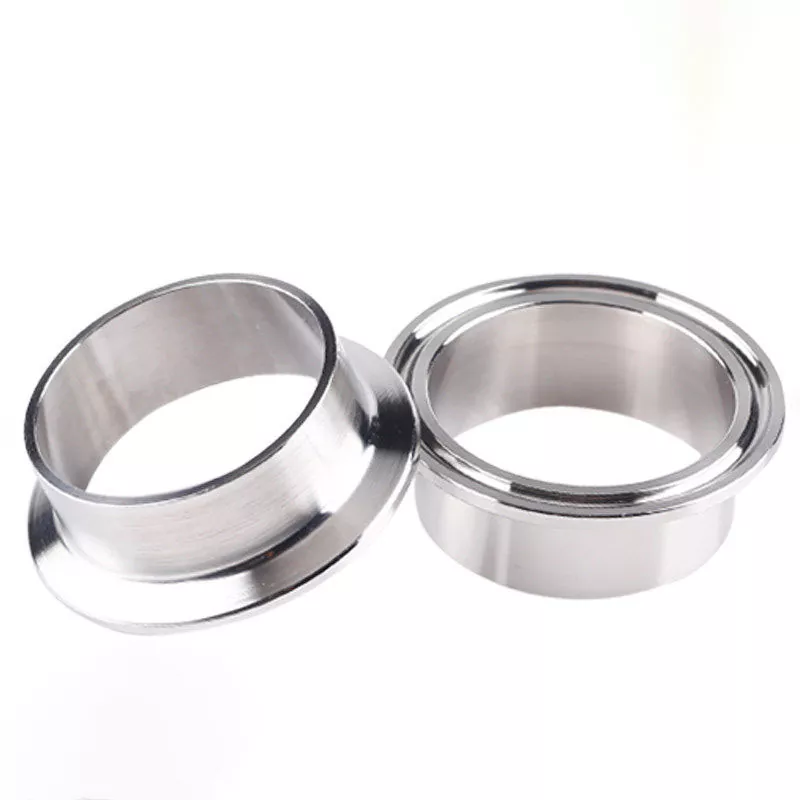

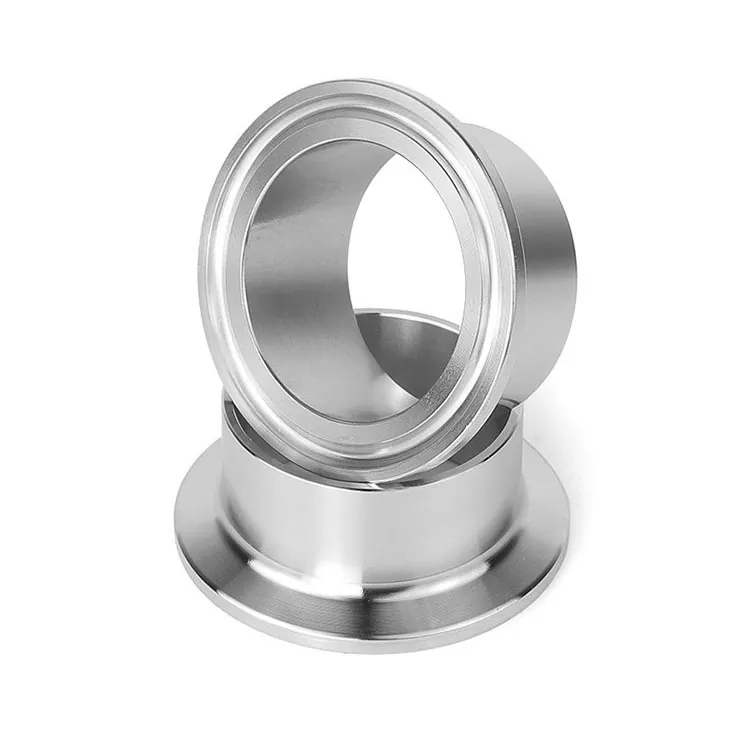

As virolas de três braçadeiras DINGYUE são componentes usinados com precisão usados para conectar tubos sanitários, válvulas, bombas, tanques e outros equipamentos de processamento por meio de conjuntos de braçadeiras. Durante a instalação, a ponteira funciona em conjunto com uma junta e uma braçadeira para criar uma conexão segura, mantendo ao mesmo tempo uma superfície interna lisa da tubulação.
Fabricamos ponteiras utilizando materiais de aço inoxidável de alta qualidade, incluindo opções 304 e 316L, de acordo com diferentes requisitos de aplicação. Para aplicações farmacêuticas, biotecnológicas e de alta pureza, o aço inoxidável 316L oferece maior resistência à corrosão e durabilidade. Para sistemas gerais de alimentos e bebidas, o aço inoxidável 304 oferece uma solução confiável e econômica.
Com suporte para padrões sanitários comuns e especificações personalizadas, nossos terminais tubulares triplos são amplamente aplicados em linhas de processamento higiênico, projetos de fabricação de equipamentos e sistemas avançados de refrigeração líquida.
|
Categoria |
Parâmetros/opções principais |
Descrição e notas de aplicação |
|
Grau de material |
• Aço Inoxidável 316L (1.4404/1.4435) • Aço Inoxidável 304 (1.4301) |
316L: Baixo carbono, resistência superior à corrosão. Preferido para aplicações biofarmacêuticas, de alta pureza e de refrigeração líquida. 304: Classe comercial padrão para linhas industriais de alimentos, bebidas e em geral. |
|
Classificação de pressão |
• Grampo de porca borboleta padrão: 10 – 25 bar (145 – 360 psi) • Braçadeira aparafusada de alta pressão: até 50 – 100 bar (725 – 1.450 psi) |
A pressão de trabalho depende do projeto da braçadeira, da temperatura operacional e da seleção do material da junta. |
|
Materiais e temperatura da junta |
• EPDM: -40°C a +135°C (-40°F a +275°F) • PTFE (Teflon): -20°C a +200°C (-4°F a +392°F) • FKM / Viton: -20°C a +200°C (-4°F a +392°F) • Silicone: -50°C a +180°C (-58°F a +356°F) |
EPDM: Melhor para limpeza a vapor e CIP/SIP. PTFE: Máxima inércia química. FKM: Excelente óleo e forte resistência a ácidos/bases. Silicone: Alta flexibilidade e estabilidade térmica. |
|
Padrões e Conformidade |
• ASME BPE/3-A (EUA/Bio-Pharm) • DIN 32676 (Europa / Industrial) • ISO 1127 / ISO 2037 (Internacional) • BS 4825 Parte 3 (Reino Unido) • FDA 21 CFR 177.2600 e USP Classe VI |
Garante intercambialidade global, conformidade de design higiênico (zero dead-leg) e segurança de grau alimentício/farmacêutico. |
Em sistemas de processamento higiênico, os pontos de conexão requerem a mesma atenção que as válvulas e tubulações. Pequenas lacunas, superfícies irregulares ou estruturas de vedação deficientes podem aumentar a dificuldade de limpeza e afetar a segurança da produção.
Na DINGYUE, usinamos superfícies de vedação de ponteiras com precisão controlada para garantir melhor contato com juntas e grampos. A estrutura interna lisa ajuda a reduzir o potencial acúmulo de resíduos e suporta procedimentos eficientes de limpeza CIP e SIP.
Para indústrias como a de alimentos, bebidas e farmacêuticas, isso significa manutenção mais fácil e melhor controle das condições de higiene.
As tubulações sanitárias frequentemente sofrem repetidas mudanças de pressão, ciclos de temperatura e procedimentos de limpeza. Os componentes de conexão devem manter um desempenho confiável sob estas condições.
Nossas ponteiras triplas são fabricadas com dimensões precisas de flange para fornecer posicionamento consistente entre as peças conectadas. Quando combinados com juntas e braçadeiras adequadas, ajudam a criar um desempenho de vedação estável e a reduzir os riscos causados por desalinhamento ou instalação inadequada.
As paradas de produção podem afetar diretamente os custos operacionais, especialmente quando é necessária limpeza frequente ou substituição de equipamentos.

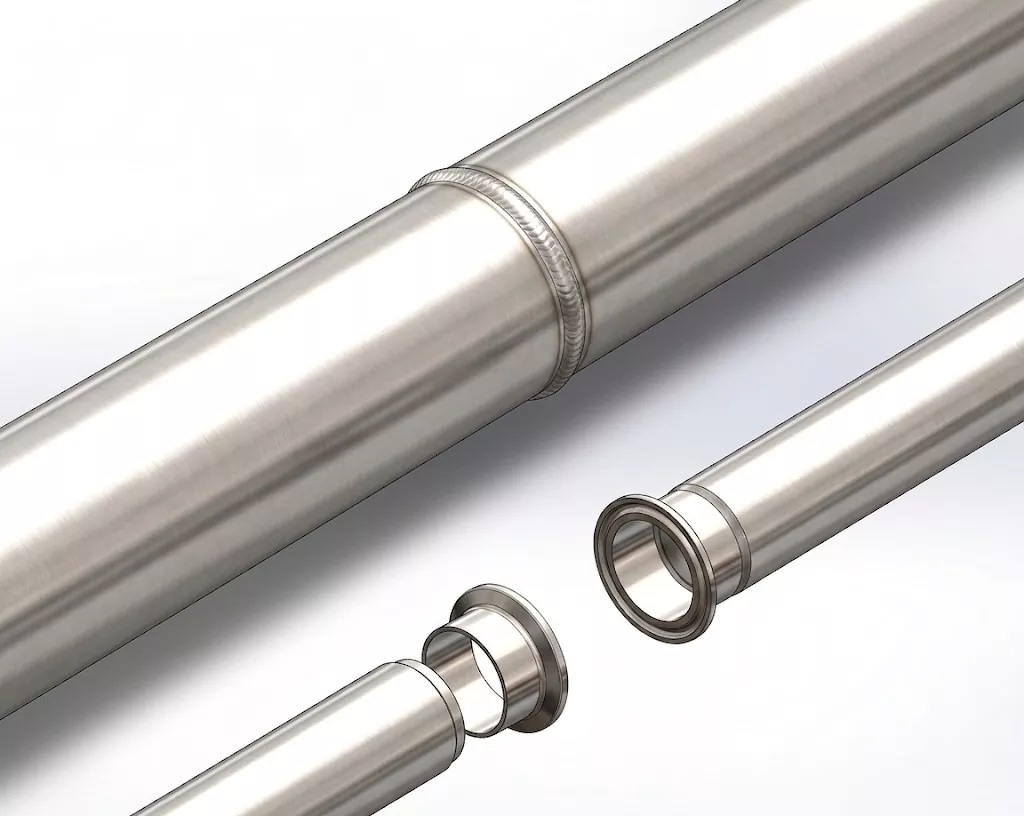

Em comparação com conexões soldadas permanentes, os sistemas tri-clamp permitem montagem e desmontagem mais rápidas. Os operadores podem desconectar, inspecionar, limpar e reinstalar componentes com mais eficiência, ajudando a reduzir o tempo de manutenção e a melhorar a flexibilidade da produção.
Muitas instalações de processamento combinam equipamentos de diferentes fornecedores, portanto a compatibilidade da conexão é uma consideração importante na compra.
As virolas de três braçadeiras DINGYUE seguem padrões de conexão sanitária amplamente utilizados, permitindo a integração com válvulas, bombas, filtros, tanques e sistemas de tubulação comuns. Isso facilita a substituição e ajuda os clientes a simplificar o gerenciamento de peças sobressalentes.
Nossas ponteiras triplas são amplamente utilizadas em cervejarias, fábricas de laticínios, linhas de produção de bebidas e equipamentos de processamento de alimentos onde são necessárias conexões higiênicas e fácil limpeza.
Para sistemas farmacêuticos e biotecnológicos, as ponteiras de aço inoxidável 316L fornecem resistência confiável à corrosão e compatibilidade com rigorosos requisitos de processamento sanitário.

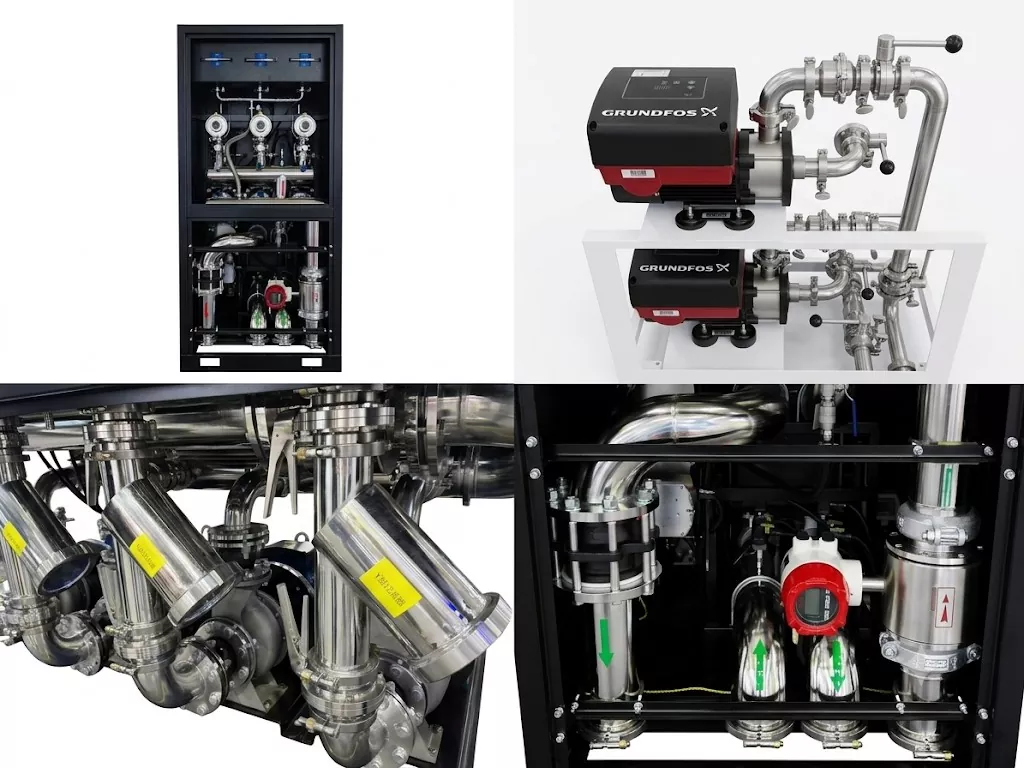

Com a crescente demanda por computação de IA e servidores de alto desempenho, os sistemas de refrigeração líquida exigem componentes de conexão confiáveis para manter a circulação contínua do refrigerante.
As virolas de três braçadeiras DINGYUE suportam sistemas de tubulação CDU e circuitos de resfriamento com materiais resistentes à corrosão, dimensões precisas e recursos de fácil manutenção.
O aço inoxidável 304 é amplamente utilizado em sistemas de tubulação de alimentos, bebidas e higiene geral. O aço inoxidável 316L contém molibdênio adicional, proporcionando melhor resistência à corrosão e exposição a produtos químicos, tornando-o mais adequado para aplicações farmacêuticas, biotecnológicas e de alta pureza.
A seleção geralmente depende do diâmetro do tubo, do padrão de conexão, das condições operacionais e do equipamento a ser conectado. Nossa equipe técnica pode ajudar a confirmar dimensões adequadas com base nos desenhos de tubulações existentes ou nos requisitos do projeto.
Sim. Fabricamos produtos de acordo com padrões sanitários amplamente utilizados, incluindo ASME BPE, DIN, ISO e outras especificações internacionais. Isso permite que eles se integrem a válvulas, bombas, tanques e equipamentos de processamento comumente usados.
Sim. Apoiamos a fabricação personalizada para diferentes setores, incluindo dimensões especiais, acabamentos de superfície, requisitos de materiais e especificações de conexão. Este serviço é comumente utilizado para fabricantes de equipamentos e projetos de engenharia.
Controlamos a qualidade em todo o processo de produção, incluindo verificação de matéria-prima, inspeção de usinagem, verificações dimensionais e inspeção de aparência final. Certificados de materiais e documentos de inspeção também podem ser fornecidos de acordo com as necessidades do cliente.
Esses componentes são amplamente aplicados em indústrias onde é necessária uma transferência de fluidos limpa e confiável, incluindo processamento de alimentos e bebidas, produção de laticínios, fabricação de produtos farmacêuticos, sistemas de biotecnologia e aplicações de refrigeração líquida de alta pureza.
características de manutenção os tornam adequados para ambientes de operação contínua.
