Camisetas sanitárias

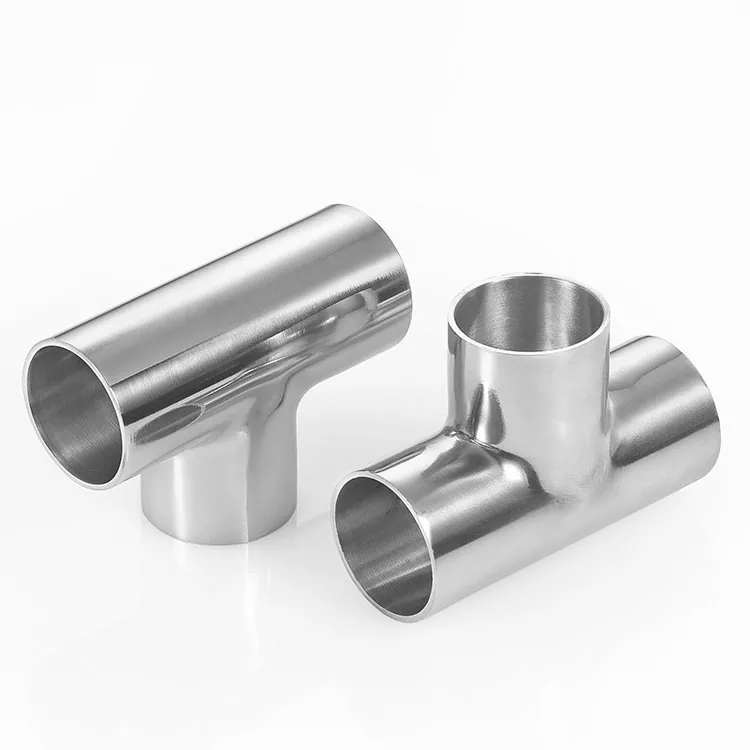

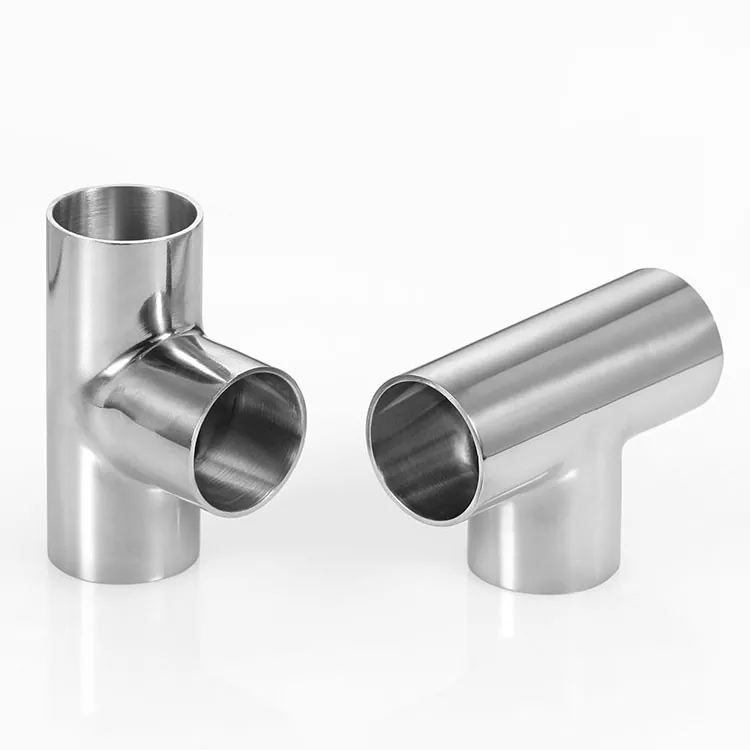

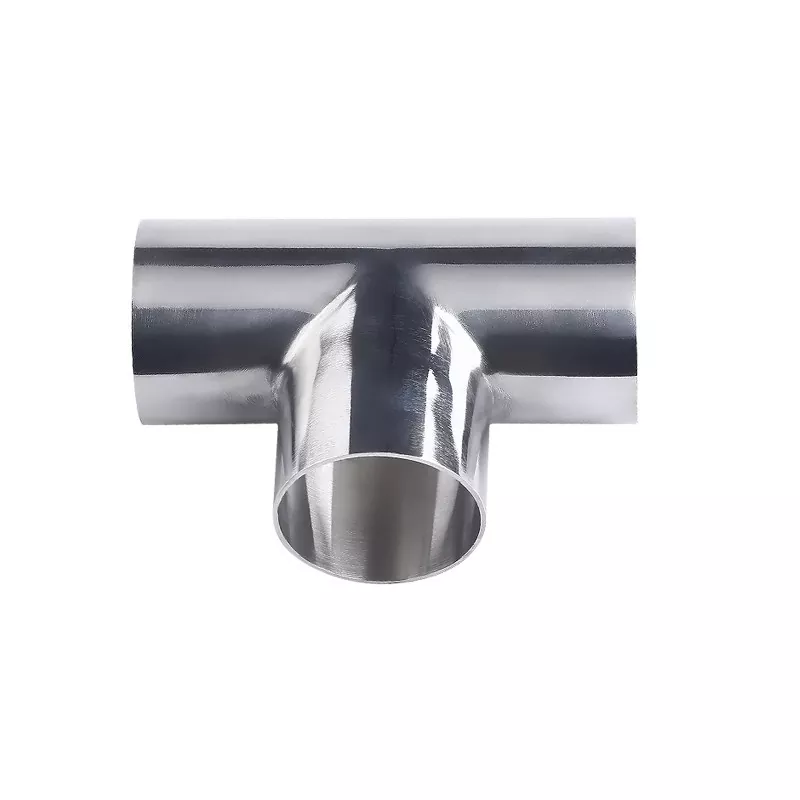

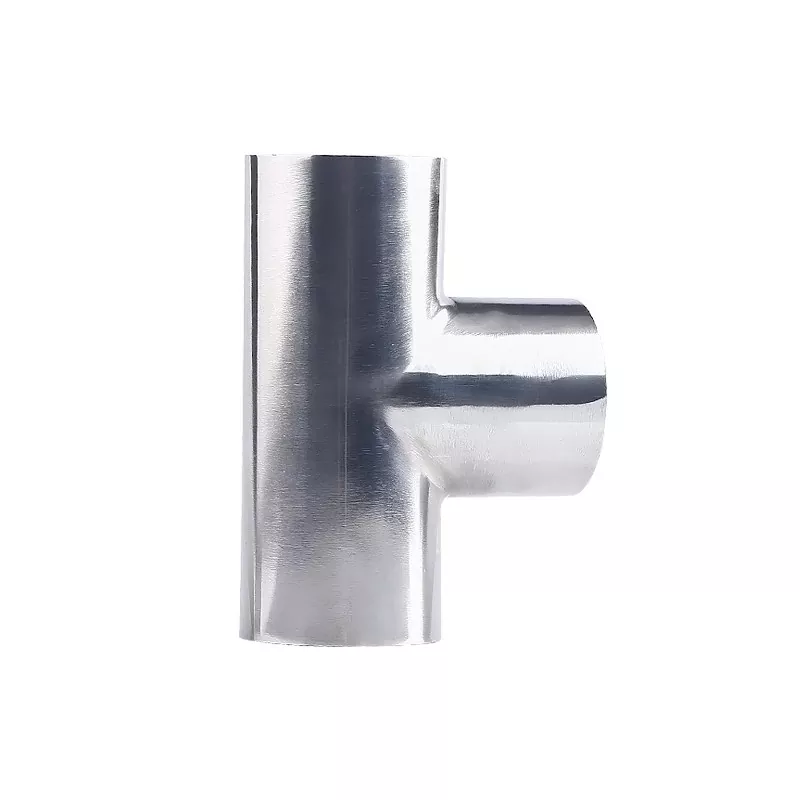

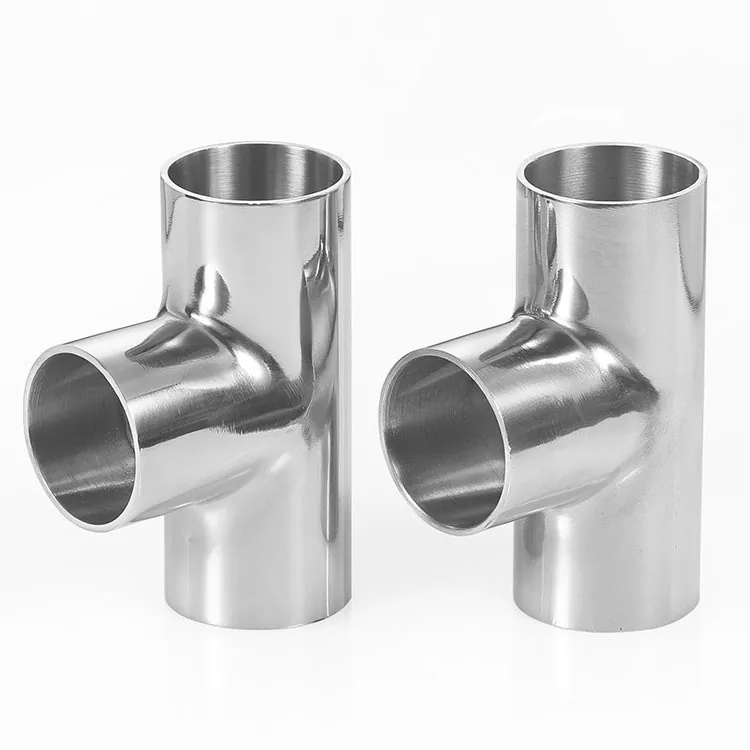

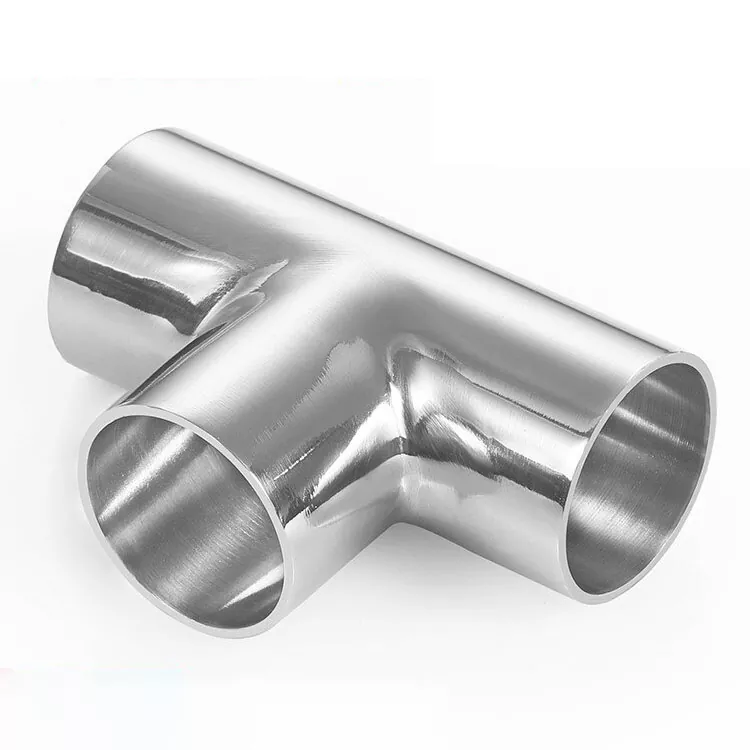

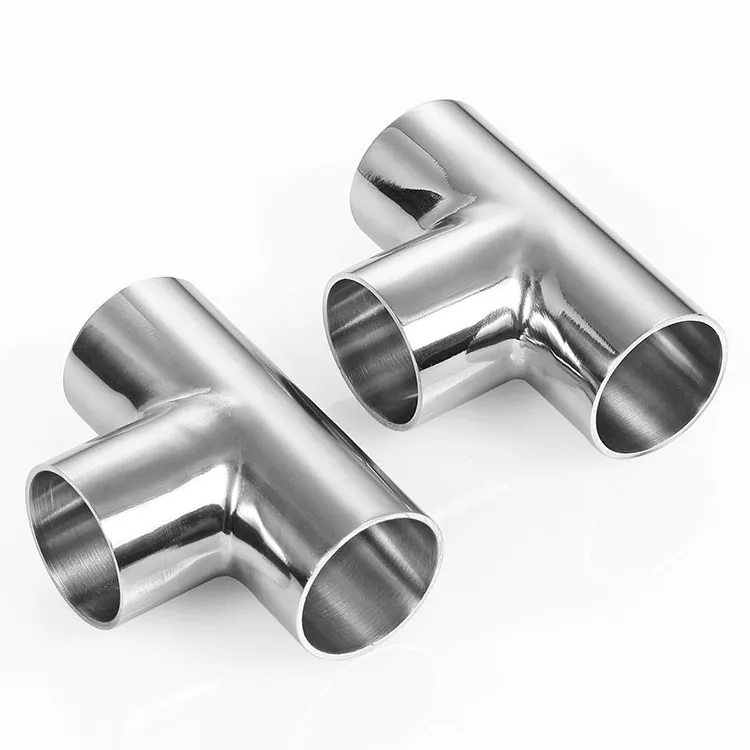

Em sistemas de tubulação sanitária, uma conexão ramificada confiável é essencial para manter uma distribuição estável de fluidos sem afetar a limpeza de toda a linha de processo. Os tês sanitários DINGYUE são projetados para criar conexões suaves de três vias entre tubulações, permitindo que os fluidos sejam transferidos de forma eficiente entre diferentes seções do sistema.

Fabricadas em aço inoxidável 304 ou 316L com acabamento superficial higiênico, essas conexões possuem paredes internas lisas que ajudam a minimizar a turbulência e reduzir áreas onde podem se acumular resíduos de produtos. Eles são amplamente utilizados em linhas de processamento de alimentos e bebidas, equipamentos farmacêuticos, sistemas de bioprocessos e infraestrutura de refrigeração líquida, onde o desempenho consistente da tubulação e os requisitos sanitários são importantes.

Parâmetros Técnicos

Por que a redução de camisetas sanitárias é tão popular em projetos de refrigeração líquida?

Se você observar data centers modernos de IA, hubs de supercomputação e salas de servidores de alta densidade, notará que tês redutores (acessórios de tubo de 3 vias onde a ramificação lateral é menor que a principal) são usados ​​em todos os lugares.

Para compradores internacionais e gerentes de projeto, entender por que os engenheiros escolhem esses acessórios pode ajudá-lo a tomar melhores decisões de compra. Aqui está uma explicação simples e direta de por que a redução de camisetas sanitárias é essencial para sistemas de refrigeração líquida.

1)Pressão de água igual para cada servidor

Em uma rede de refrigeração líquida, um tubo principal transporta água fria para uma longa fileira de racks de servidores. A água precisa ser dividida em dezenas de servidores individuais para resfriar seus processadores.

O problema com camisetas regulares: Se você usar o mesmo tubo largo do início ao fim, a pressão da água cai à medida que o fluido desce pela linha. Os servidores na frente recebem bastante água de resfriamento, enquanto os servidores no final não recebem o suficiente. Isso pode fazer com que GPUs ou CPUs caras superaqueçam e falhem.

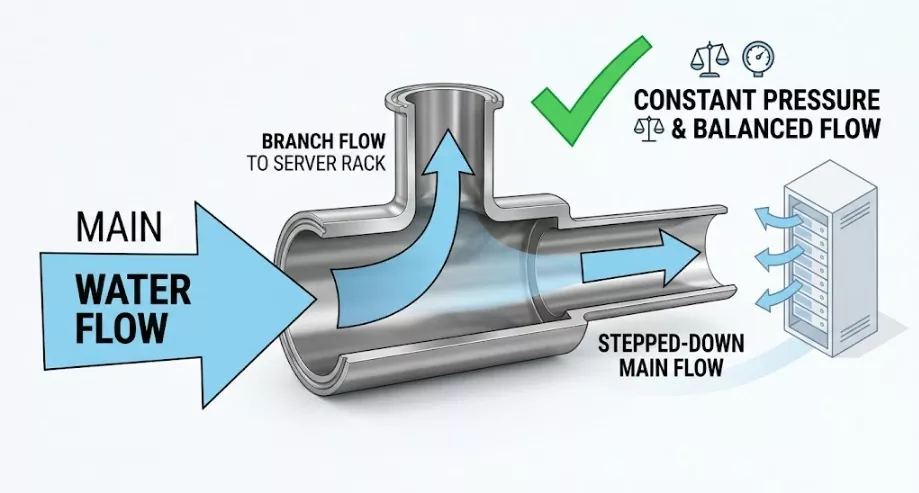

A solução para redução de camisetas sanitárias: à medida que a água sai da linha principal para entrar em um ramal do servidor, o tubo principal precisa se estreitar para manter a água se movendo na velocidade certa. Uma camiseta redutora naturalmente encolhe a linha passo a passo. Isso mantém a pressão da água estável em toda a rede, garantindo que cada servidor receba exatamente a mesma quantidade de fluido de resfriamento.

 2) Contas de energia mais baixas e melhor eficiência energética (PUE)

Os data centers são avaliados fortemente pela sua eficiência energética. Economizar energia nas bombas de água significa custos operacionais mais baixos e uma melhor classificação energética.

Se os engenheiros usarem tees padrão de tamanho igual e, em seguida, forçá-los a encaixar pequenos tubos empilhando vários adaptadores e buchas juntos, isso criará muitas saliências internas ásperas e cantos afiados dentro da tubulação.

Isso cria forte “fricção de fluido” (turbulência). A bomba d'água tem que trabalhar duas vezes mais para empurrar o líquido, o que queima mais eletricidade.

Uma camiseta sanitária redutora lisa e de peça única tem o formato perfeito como um riacho suave. Ele permite que o fluido deslize com resistência quase zero, economizando custos substanciais de energia em bombas de água todos os meses.

3) Economizando espaço valioso dentro de gabinetes de servidores apertados

O espaço dentro de um rack de servidor de IA é incrivelmente limitado e caro. Cada centímetro conta.

Principais vantagens e excelência em fabricação

Nós não cortamos atalhos. Nossas linhas de produção combinam forjamento automatizado com protocolos rígidos de tratamento de superfície para oferecer benefícios mensuráveis ​​à sua linha de montagem.

Tratamento de superfície premium: espelho polido por dentro e por fora

Nossas conexões sanitárias passam por um processo de polimento espelhado completo de alta precisão para garantir os mais altos padrões de segurança e desempenho para seus sistemas de tubulação.

Limpeza asséptica e livre de zonas mortas

As paredes internas são polidas com um acabamento espelhado super liso e impecável. Isso elimina quaisquer "cantos mortos" ou pontos ásperos onde bactérias, sujeira ou resíduos possam se esconder, garantindo uma transferência de fluidos 100% higiênica.

Camisetas sanitárias curtas vs. longas

A escolha entre tees curtos e longos depende principalmente do seu método de união:

Perguntas frequentes

P: Qual é a principal diferença estrutural entre um tee igual e um tee redutor?

Um tee igual tem todas as três conexões de porta compartilhando exatamente o mesmo diâmetro. Um T de redução apresenta um diâmetro de ramal menor em comparação com a linha de fluxo principal, que é amplamente usada para gerenciar diferenciais de pressão ou alimentar fluidos em racks de equipamentos individuais.

P: Por que o eletropolimento (EP) é preferível ao polimento mecânico para circuitos de refrigeração líquida?

O polimento mecânico utiliza abrasivos que deixam riscos microscópicos direcionais. O eletropolimento é um processo eletroquímico que dissolve pontos altos da superfície do metal, resultando em um acabamento espelhado microscópico. Isso elimina microcavidades, reduz drasticamente o atrito do fluido e proporciona resistência superior à corrosão por pites.

P: Suas conexões podem suportar ciclos de limpeza no local (CIP) usando produtos químicos agressivos?

Sim. Nossa construção SS316L de baixo carbono oferece excelente resistência a produtos químicos CIP comuns, incluindo soda cáustica quente (hidróxido de sódio) e misturas de ácido nítrico/fosfórico, desde que os níveis de temperatura e concentração permaneçam dentro dos limites padrão da indústria.

Entre em contato com nossa equipe de suporte de engenharia

Se você precisar de arquivos de etapas especializados (.STP), desenhos CAD ou um orçamento imediato para um projeto em andamento, entre em contato com nosso balcão técnico de vendas hoje mesmo. Devolvemos propostas técnicas e layouts de preços em até 24 horas.
