Em sistemas de tubulações sanitárias, as saídas não utilizadas e as portas de serviço temporárias precisam de uma solução de vedação confiável sem afetar a futura expansão do sistema. A tampa cega DINGYUE Tri-Clamp fornece uma maneira simples e segura de fechar extremidades de tubos, portas de equipamentos e conexões de processo por meio de conjuntos de braçadeiras padrão.
Ao contrário das tampas roscadas ou dos fechos soldados, o design baseado em braçadeira permite rápida instalação, remoção e modificação do sistema sem usinagem adicional ou trabalho a quente. Com dimensões precisas, acabamento superficial higiênico e compatibilidade com juntas padrão, essas tampas são adequadas para aplicações que exigem sistemas de controle de fluidos limpos, modulares e confiáveis.
|
Categoria |
Principais especificações/opções |
Aplicativo e recursos |
|
Tipo de produto |
• Tampa cega / tampa final Tri-Clamp (nº de peça da indústria: 16AMP) |

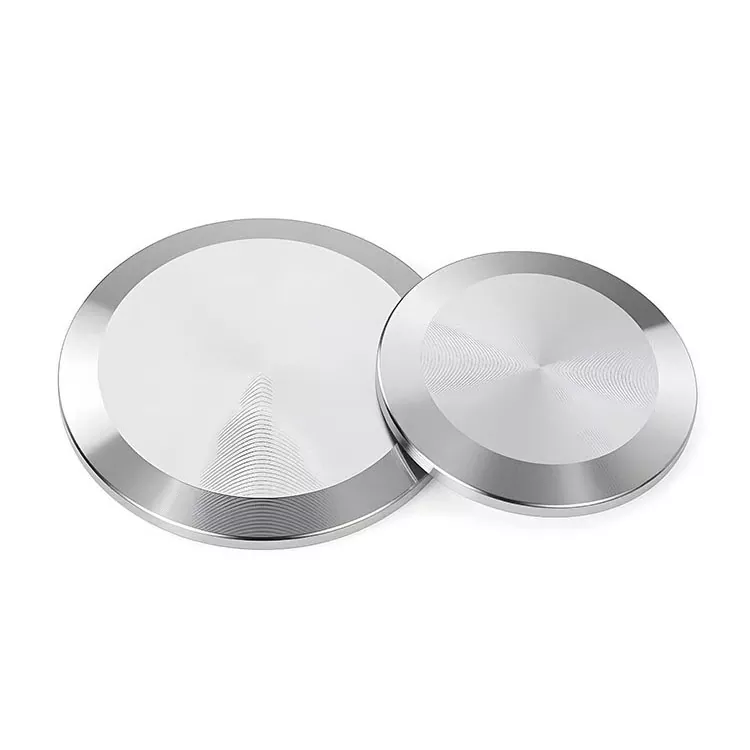

Disco plano sólido projetado para tampar/selar portas Tri-Clamp abertas em linhas de processo ou recipientes. |
|
Grau de material |
• Aço Inoxidável 316L (1.4404/1.4435) • Aço Inoxidável 304 (1.4301) • Hastelloy C22 (opcional para ambientes severos) |
316L: Baixo carbono, resistência superior à corrosão para produtos biofarmacêuticos, fluido de alta pureza e resfriamento líquido. 304: Classe padrão para linhas gerais de alimentos, bebidas e serviços públicos. |
|
Desempenho de pressão e vedação |
• Pressão de trabalho: Até 10 – 25 bar (pinça padrão) ou 50 – 100 bar (pinça de alta pressão) • Mecanismo de vedação: Face de vedação plana comprimida contra a gaxeta Tri-Clamp padrão |
Capacidade de vedação de vácuo total a alta pressão positiva, dependendo do projeto da braçadeira correspondente e da classificação da gaxeta. |
|
Padrões e Conformidade |
• Normas Sanitárias 3-A (Nº 63-03) • ASME BPE/BS 4825 Parte 3 • DIN 32676/ISO 1127 • Compatível com RoHS e REACH • Rastreabilidade do Material: Certificação MTR/EN 10204 3.1 completa |
Design higiênico certificado garantindo total intercambialidade e conformidade com os requisitos de salas limpas farmacêuticas, alimentícias e de semicondutores. |

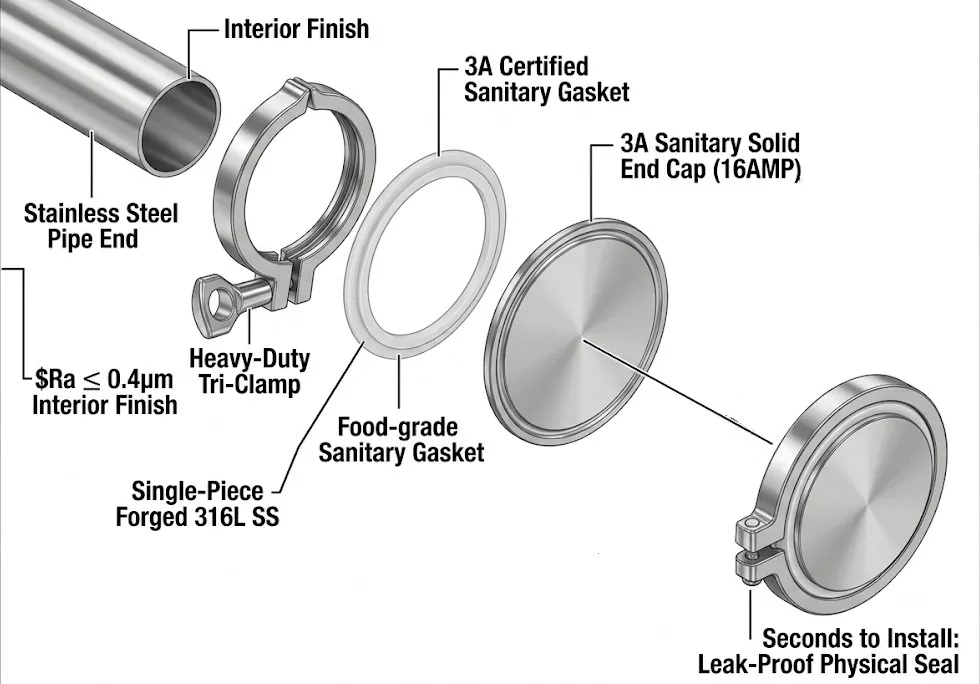

Quando uma tubulação precisa ser fechada temporária ou permanentemente, a DINGYUE Tri-Clamp Blind Cap fornece uma solução de vedação confiável. A conexão do grampo cria uma vedação segura com a gaxeta correspondente, evitando conexões roscadas que podem se soltar ou fechamentos soldados que exigem cortes futuros.
Isso facilita a manutenção, os testes e a modificação do sistema para engenheiros e operadores.
A superfície de vedação lisa e plana ajuda a reduzir áreas onde resíduos ou contaminantes podem se acumular. Sem roscas internas ou estruturas complexas, a tampa cega facilita procedimentos de limpeza e atende aos requisitos de ambientes de processamento higiênicos.
É adequado para aplicações envolvendo alimentos, bebidas, fluidos farmacêuticos e meios de resfriamento de alta pureza.
Os sistemas de processos modernos geralmente exigem layouts flexíveis que podem ser atualizados ou expandidos. As tampas cegas Tri-Clamp permitem que as portas não utilizadas permaneçam disponíveis para conexões futuras, ajudando os engenheiros a modificar os sistemas de tubulação sem substituir componentes importantes.
Essa vantagem modular é especialmente valiosa para skids de equipamentos, sistemas CDU e conjuntos compactos de distribuição de fluidos.
Fabricadas em aço inoxidável de alta qualidade, incluindo opções 316L para aplicações exigentes, as tampas cegas DINGYUE Tri-Clamp oferecem excelente resistência à corrosão e estabilidade mecânica.
Combinados com usinagem precisa e inspeção rigorosa, eles proporcionam desempenho de vedação consistente em operação de longo prazo.

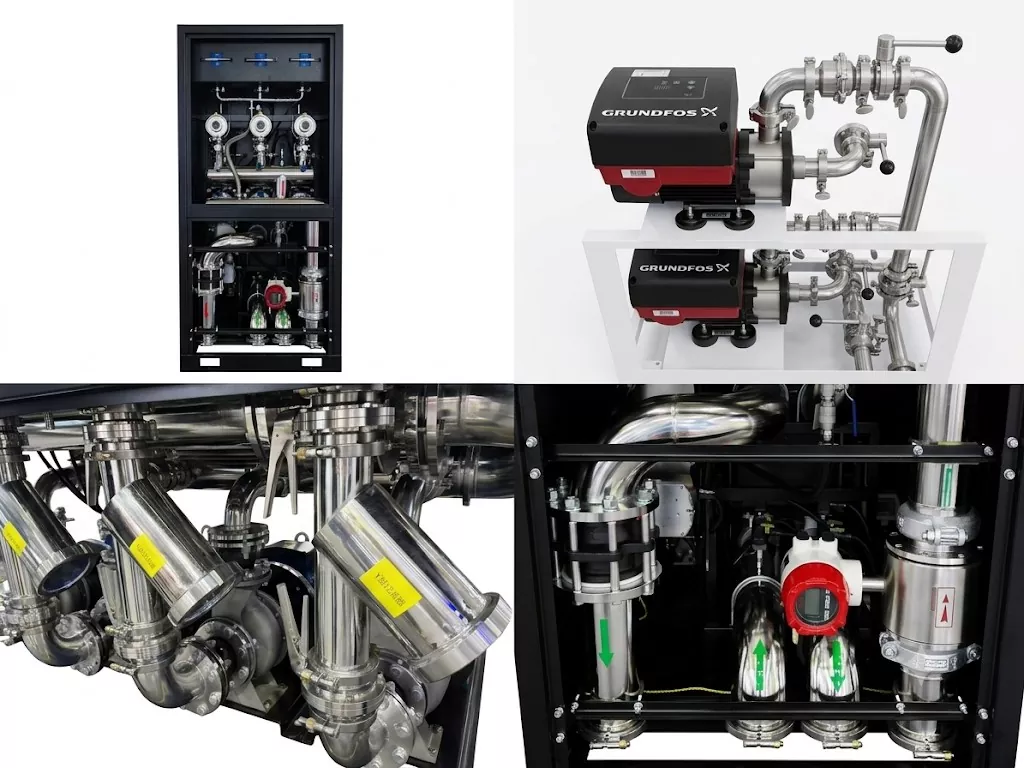

Em CDU e circuitos de resfriamento secundários, portas e conexões de manutenção não utilizadas exigem componentes de vedação confiáveis. As tampas cegas Tri-Clamp ajudam a criar layouts de tubulação modulares e limpos, ao mesmo tempo em que oferecem suporte à futura expansão e manutenção do sistema.
Usado para conjuntos de tubulação estéreis, tanques e equipamentos de processo onde o projeto higiênico e a rastreabilidade do material são necessários.
Adequado para sistemas CIP, linhas de processamento de laticínios, equipamentos de bebidas e aplicações de transferência de fluidos sanitários.
As opções de aço inoxidável 316L oferecem resistência à corrosão para ambientes exigentes com fluidos de alta pureza.

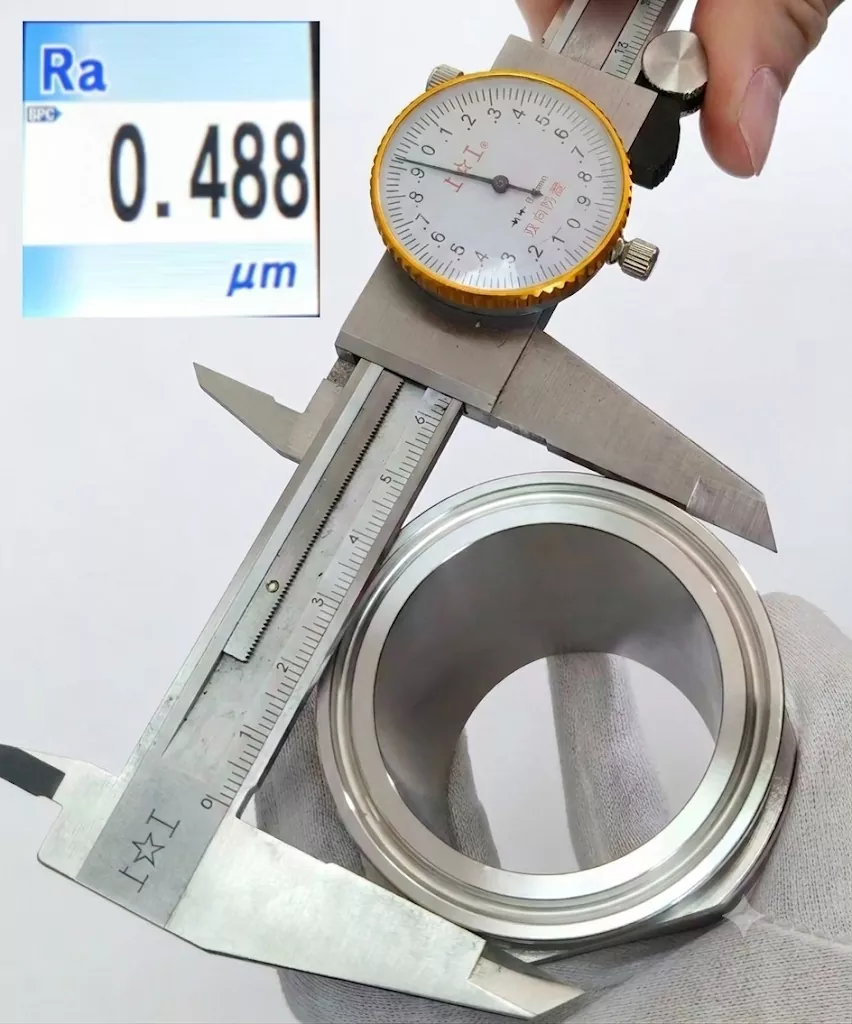

Na DINGYUE, cada produto passa por uma inspeção rigorosa antes do envio. Nosso processo de controle de qualidade inclui medição dimensional, verificação de material e inspeção de acabamento superficial.
Para aplicações de alta pureza, fornecemos documentação de rastreabilidade de materiais e garantimos que a rugosidade da superfície atenda aos requisitos do projeto para apoiar um desempenho confiável a longo prazo.
Nós fornecemos em aço inoxidável 304 e 316L. O 316L é recomendado para aplicações farmacêuticas, de alta pureza e de refrigeração líquida que exigem melhor resistência à corrosão.
Sim. Eles são comumente usados em tubulações de CDU e circuitos de refrigeração líquida para vedar portas não utilizadas, conexões de manutenção e pontos de expansão futuros.
Eles podem ser fabricados de acordo com padrões de higiene, incluindo requisitos 3-A, ASME BPE, DIN e ISO, dependendo das necessidades da aplicação.
Sim. Tamanhos personalizados, materiais, acabamentos de superfície e requisitos de OEM podem ser suportados de acordo com as especificações do projeto.
A seleção é baseada no diâmetro externo da tubulação e no padrão de fixação correspondente. Os clientes podem fornecer dimensões ou desenhos dos tubos e a DINGYUE pode ajudar a confirmar a especificação correta.
Certificados de materiais, relatórios de inspeção e documentação EN 10204 3.1 estão disponíveis para projetos qualificados que exigem rastreabilidade.
