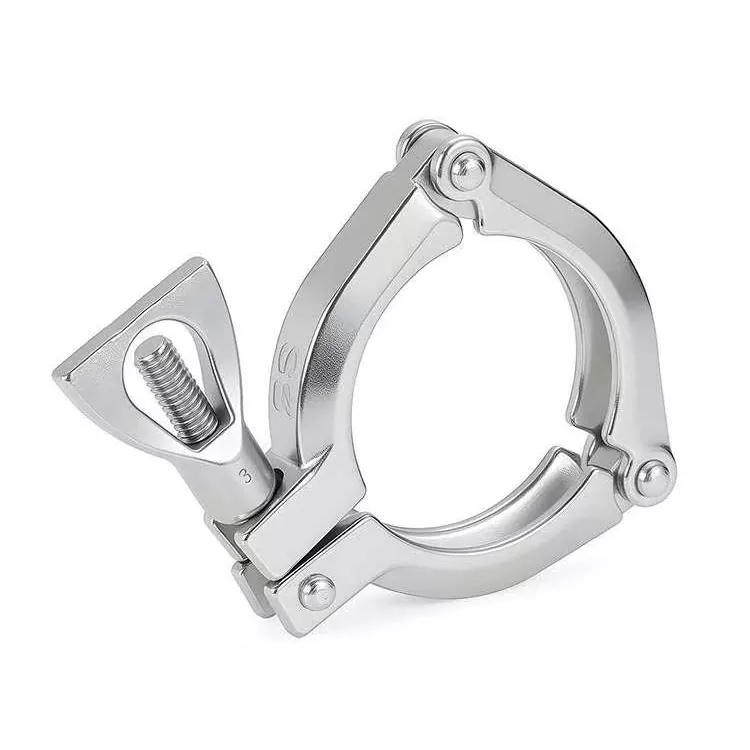

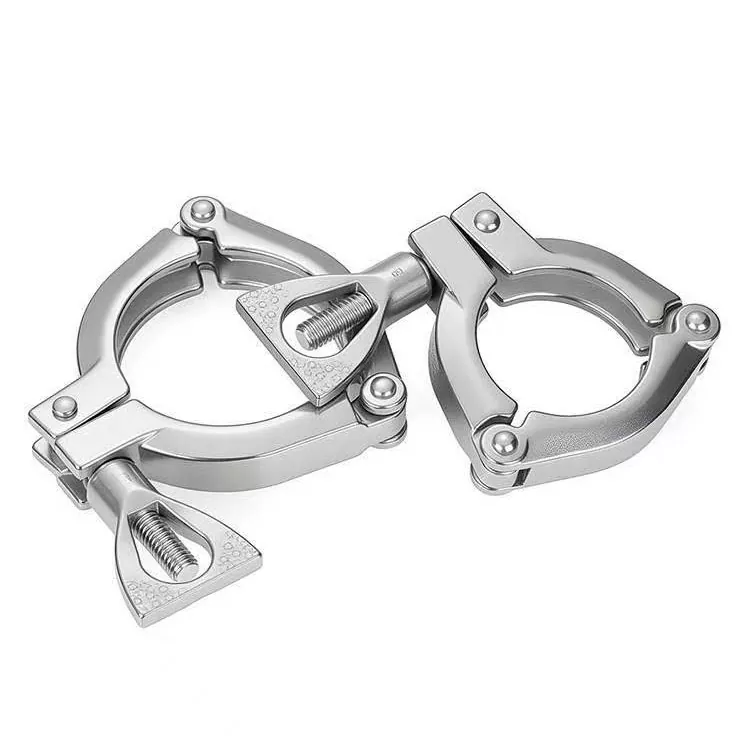

Graças ao seu corpo articulado de 3 peças, esta braçadeira envolve suavemente os tubos para apertar uniformemente em todos os ângulos. Os grampos de três segmentos 13MHM 3P se encaixam facilmente em espaços apertados e lotados onde os grampos normais não cabem, ao mesmo tempo que oferecem resistência à pressão até 20% maior. Perfeito para coletores de refrigeração líquida compactos em data centers e configurações complexas de tubulações de bebidas.
|
Item de especificação |
Valor Técnico |
Notas e detalhes |
|
Material |
304 |
Construção de 3 peças com dobradiça dupla |
|
Faixa de tamanho |
1" a 4" (DN25 - DN100) |
Tubo padrão O.D. tamanhos |
|
Força de aperto |
Carga Circunferencial Uniforme 360° |
Evita distorção localizada da junta |
|
Método de aperto |
Porca borboleta para serviço pesado |
Fácil operação manual em espaços apertados |
|
Torque Alvo |
25 pol-lbs (aproximadamente 2,8 N·m) |
Proteção de vedação ideal |
|
Vantagem Principal |
Ajuste envolvente articulado |
Baixo raio de folga para racks compactos |

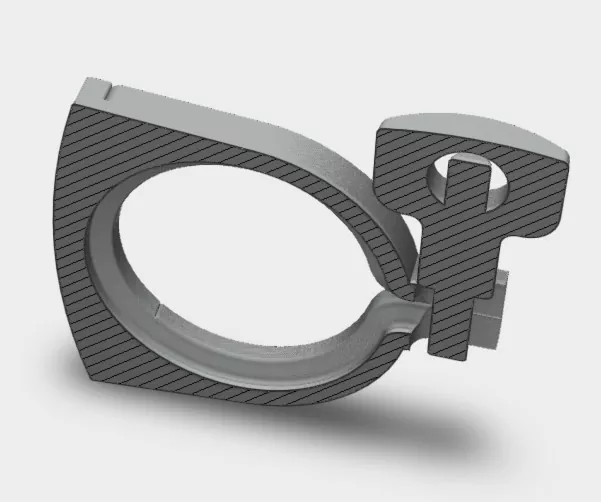

O design de três segmentos articula-se perfeitamente em torno dos flanges da virola, garantindo uma compressão perfeitamente equilibrada da junta e uma proteção superior contra vazamentos.
Oferece classificações de pressão até 20% mais altas em comparação com braçadeiras padrão de pino único de 2 segmentos (por exemplo, 550 PSI vs. 450 PSI em 2" O.D.).

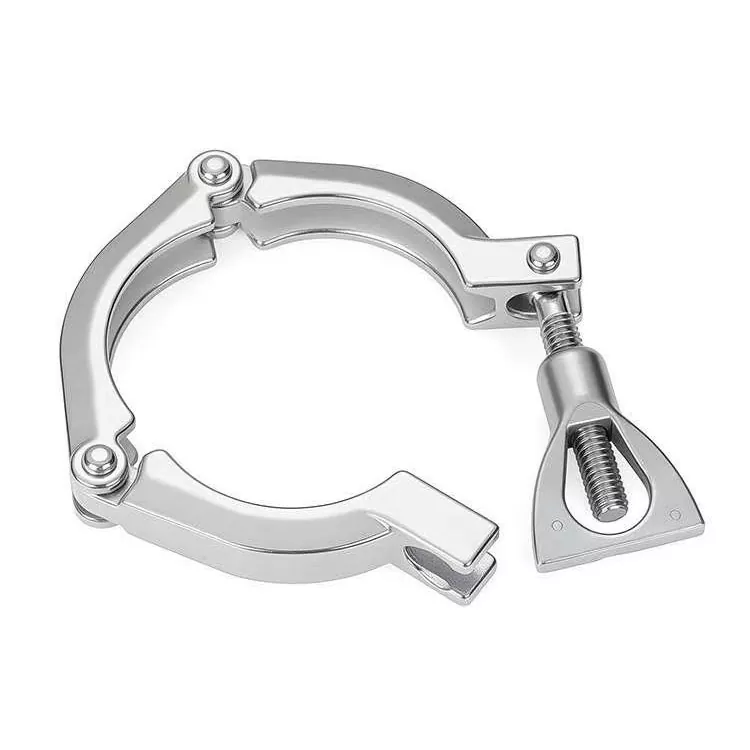

A flexibilidade da dobradiça dupla permite uma instalação suave e envolvente em racks compactos de refrigeração líquida ou em coletores de tubulação de alta densidade com espaço mínimo.
Evita emperramento da junta ou arranhões nas bordas durante ciclos rápidos de manutenção CIP/SIP
|

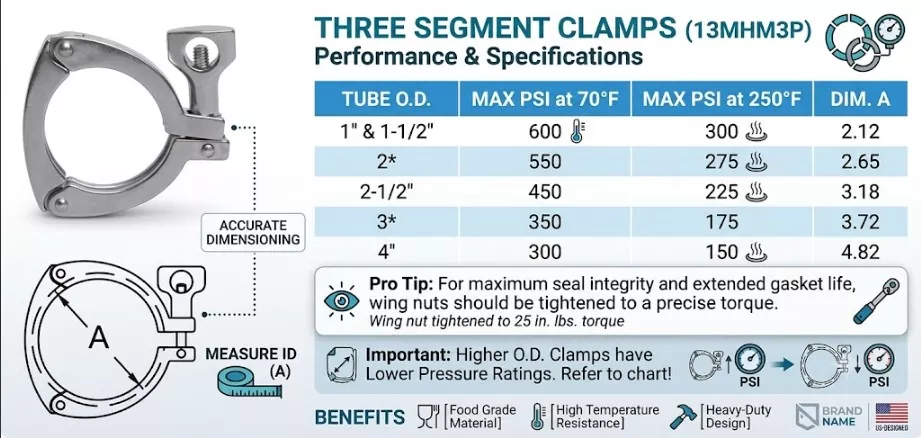

OD do tubo |
Braçadeira de pino único de 2 segmentos (13MHM) a 70°F |
Braçadeira de 3 segmentos (13MHM3P) a 70°F |
Aumento da classificação de pressão |
|
1" e 1-1/2" |
500 libras por polegada quadrada |
600 libras por polegada quadrada |
+20% |
|
2" |
450 libras por polegada quadrada |
550 libras por polegada quadrada |
+22% |
|
2-1/2" |
400 PSI |
450 libras por polegada quadrada |
+12,5% |
R: Para tamanhos padrão que mantemos em estoque, não há MOQ rigoroso - aceitamos pedidos de amostra para avaliação de qualidade. Para dimensões personalizadas, materiais especiais (como Titânio ou Hastelloy) ou configurações não padronizadas, o MOQ normalmente varia de 10 a 50 peças, dependendo das especificações. Entre em contato conosco para discutir os requisitos do seu projeto!
R: Fornecemos um pacote completo de documentação para garantir inspeção e conformidade tranquilas para sua cadeia de suprimentos. Isso inclui relatórios de testes de materiais (MTRs) EN 10204 3.1, números de calor de matérias-primas para rastreabilidade total e certificados de conformidade Classe VI da FDA/USP para as juntas correspondentes. Certificados de teste de pressão padrão também estão disponíveis mediante solicitação.
R: Sim, somos um fabricante direto com uma equipe interna de P&D e engenharia. Oferecemos serviços completos de OEM e ODM. Se você precisa de projetos personalizados de parafusos multissegmento, classificações de pressão específicas ou logotipos de marcas/números de peças gravados a laser nas braçadeiras, podemos produzi-los precisamente de acordo com seus projetos ou amostras físicas
R: Itens em estoque: geralmente enviados dentro de 3 a 7 dias úteis após a confirmação do pedido. Pedidos em massa padrão: normalmente levam de 15 a 25 dias, dependendo do volume do pedido e da programação da fábrica.
