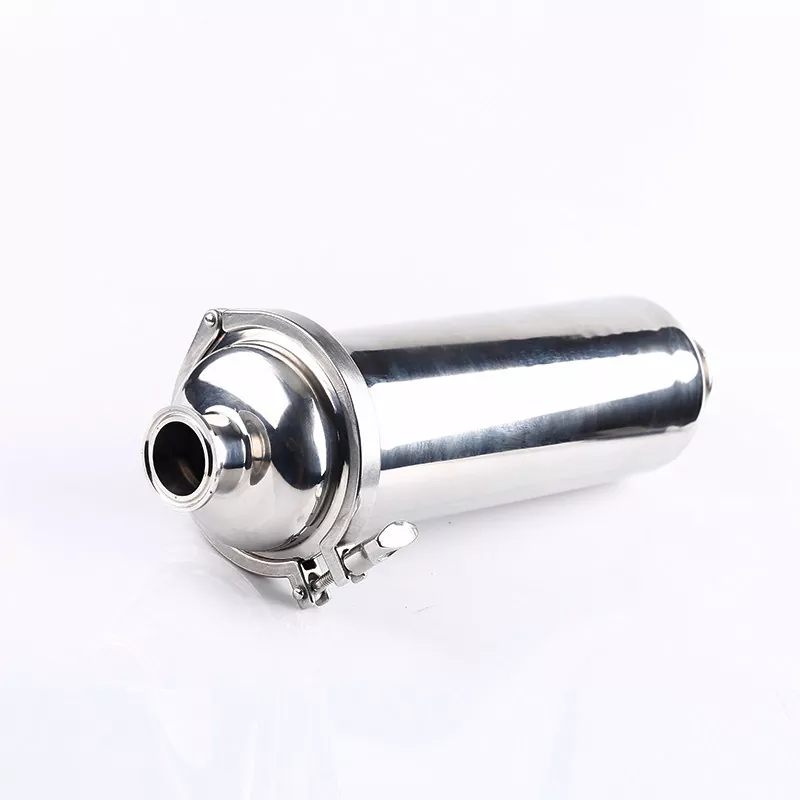

Em um sistema de tubulação sanitária, partículas indesejadas de matérias-primas, tubulações ou equipamentos a montante podem afetar válvulas, bombas, trocadores de calor e outros componentes de precisão. O Filtro Sanitário Reto é instalado diretamente na tubulação para capturar partículas sólidas enquanto permite o fluxo contínuo de líquido através do elemento filtrante de aço inoxidável. Sua estrutura direta ajuda a reduzir a resistência ao fluxo em comparação com designs de filtros tradicionais, e o elemento filtrante removível torna a limpeza e substituição de rotina mais convenientes. Com opções de conexão Tri-Clamp, soldada e roscada, o filtro pode ser integrado em vários sistemas de processamento higiênico onde limpeza, eficiência de manutenção e operação confiável são necessárias.
|
Parâmetro |
Especificação Técnica |
|
Material |
Aço inoxidável SUS304 (1.4301) ou SUS316L (1.4404) |
|
Tipo de projeto |
Design em linha direto, facilmente desmontado para limpeza do elemento. |
|
Faixa de tamanho |
DN25 - DN100 (1" a 4") |
|
Tipo de conexão |
Tri-Clamp (padrão), soldado ou rosqueado |
|
Elemento de filtro |
Tubo de suporte perfurado de aço inoxidável + malha de arame de aço inoxidável (camada dupla) |
|
Tamanho da malha/mícron |
Malha 20 a 400 (ou furos de placa perfurados personalizados de 0,5 mm a 3 mm) |
|
Junta/Vedação |
EPDM (padrão), silicone ou FKM (Viton) — 100% compatível com FDA |
|
Conformidade |
3-A, ASME BPE, FDA, EHEDG |

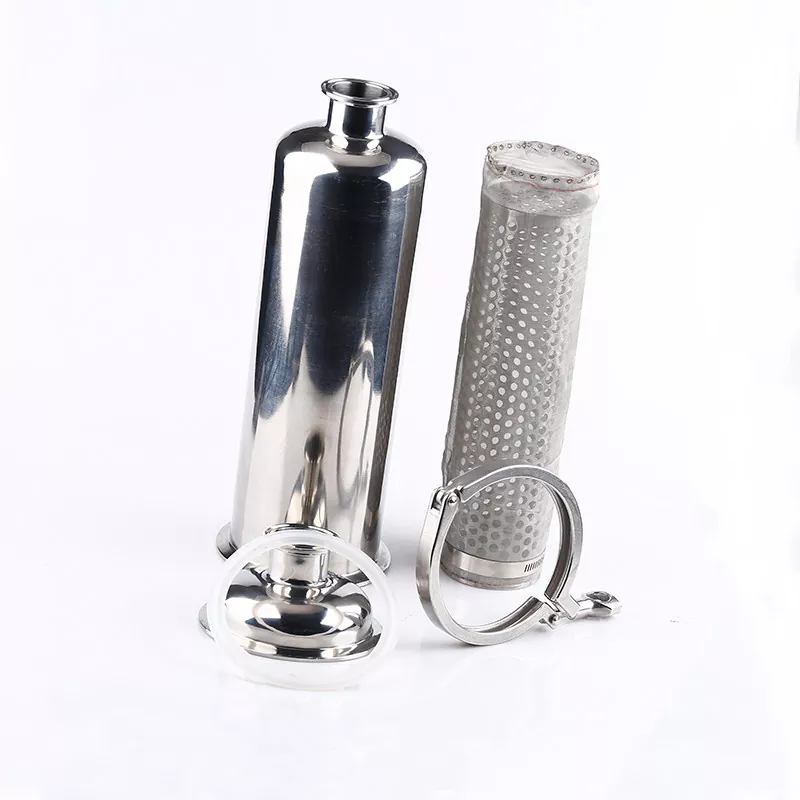

A facilidade de manutenção está incorporada no design. Para limpar ou substituir a malha:
1. Isole e despressurize a seção da tubulação.
2. Solte o acoplamento do corpo tri-clamp sem remover o filtro da linha principal.
3. Extraia o elemento filtrante interno para CIP (Clean-in-Place) padrão ou enxágue manual.

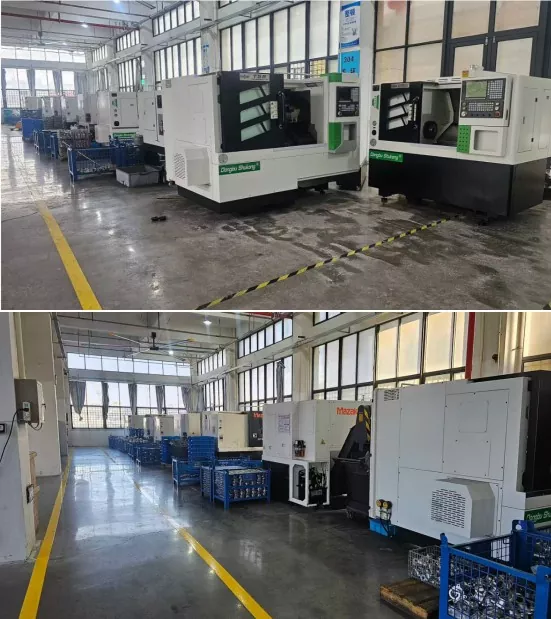

Cada unidade passa por rigorosa usinagem CNC, soldagem orbital e testes de pressão hidrostática antes do envio. Fornecemos certificados de teste de material 3.1 (MTC) e relatórios de inspeção de rugosidade superficial para garantir rastreabilidade completa.
|

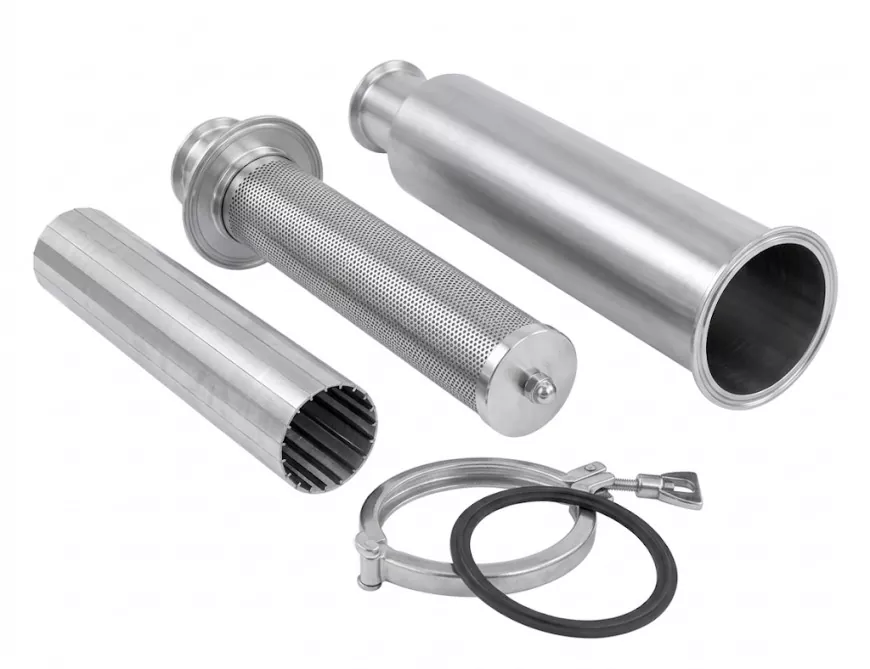

Recurso de comparação |
Placa perfurada e elemento de malha |
Elemento de tela de arame em cunha |
|
Estrutura e Design |
Chapa de aço inoxidável perfurada, laminada e soldada em um cilindro com furos circulares. |

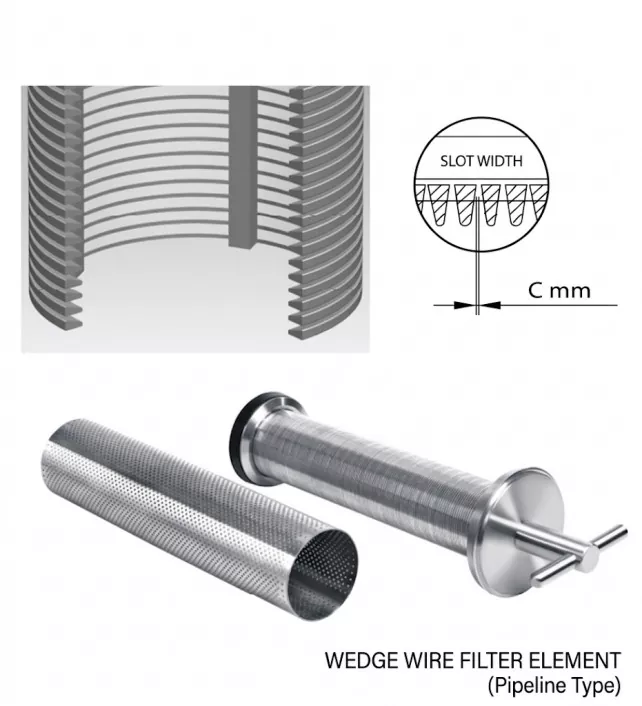

Fios de perfil trapezoidal/em forma de V de precisão enrolados e soldados para suportar nervuras, formando ranhuras contínuas. |
|
Antientupimento e lavagem CIP |
Bordas de furos de corte reto podem reter partículas. As interseções de malha tecida tendem a acumular detritos de mídia. |
Perfil V-Slot: O design de lacuna externa estreita/interna larga cria contato de partículas de ponto único, evitando entupimento e otimizando a retrolavagem CIP. |
|
Resistência Estrutural e Pressão |
Dependente da espessura da chapa; a malha tecida fina deforma-se facilmente sob pressão diferencial, a menos que seja apoiada por um núcleo perfurado. |
A construção robusta e totalmente soldada suporta alta pressão diferencial e impactos de fluidos de alta viscosidade sem deformação. |
|
Taxa de área aberta e queda de pressão |
Menor área de superfície aberta (15% – 46%), resultando em resistência a fluidos ligeiramente maior. |
A orientação contínua da ranhura maximiza a área aberta, garantindo baixas quedas de pressão e altas taxas de fluxo. |
Como fabricante especializado de ferragens sanitárias, combinamos precisão técnica com atendimento abrangente ao cliente:
Personalização: Tamanhos de malha personalizados (de malha 20 a malha 400), comprimentos de corpo e conexões finais.
Logística Global: Envio rápido com embalagem segura para exportação.
Suporte dedicado: assistência técnica 24 horas por dia, 7 dias por semana, orientação de instalação e disponibilidade de estoque para juntas e telas sobressalentes.
R: Um filtro angular desvia o fluxo em 90 graus (ideal para cotovelos), enquanto um filtro sanitário reto permite que o fluido entre e saia ao longo do mesmo eixo reto, preservando a direção da linha e minimizando a resistência ao fluxo.
R: Sim, oferecemos opções de tela de baixa queda de pressão e adaptadores finais personalizados adequados para unidades de distribuição de resfriamento (CDUs) de alto fluxo
Resposta: Para tamanhos padrão (como filtros retos Tri-Clamp de 1,5", 2" e 3"), mantemos um grande estoque e podemos enviar dentro de 3 a 5 dias úteis. Para extremidades de conexão personalizadas ou requisitos de malha específicos, a produção geralmente leva de 1 a 2 semanas.
Resposta: Sim, absolutamente. Oferecemos telas de arame de aço inoxidável de reposição individual e tubos de suporte perfurados. A compra de elementos sobressalentes separadamente ajuda a reduzir os custos de manutenção a longo prazo da sua fábrica sem a necessidade de substituir todo o corpo do filtro.
Nosso CMM de alta precisão utiliza software inteligente para realizar digitalizações 3D completas e verificações dimensionais em superfícies complexas e tolerâncias restritas. Este rigoroso processo de inspeção intercepta quaisquer desvios geométricos, garantindo que cada produto atenda aos padrões exatos.
