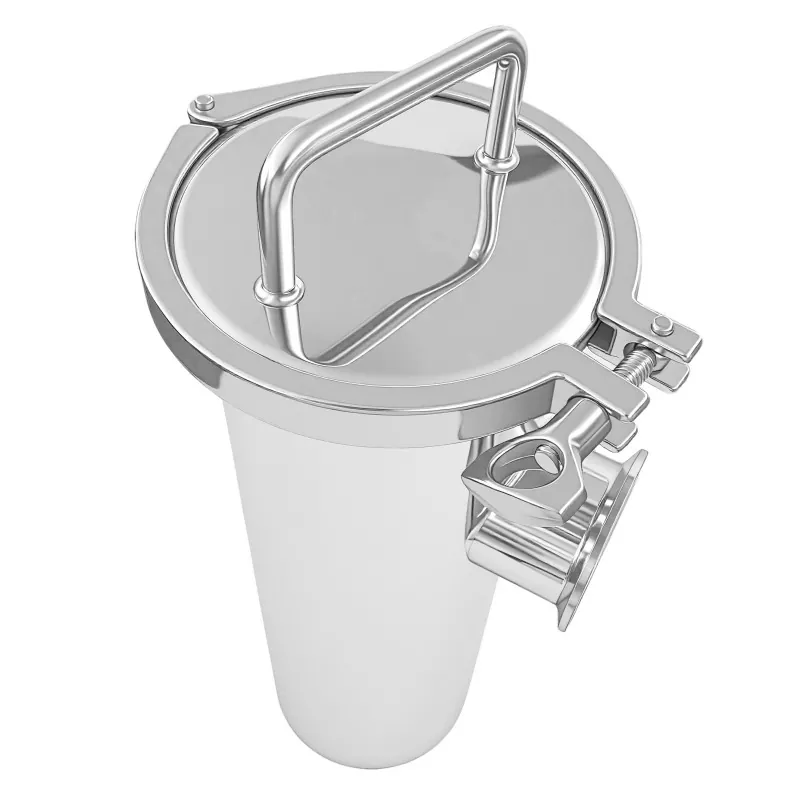

Filtro tipo ângulo com três braçadeiras

Otimize o layout da sua tubulação com nosso filtro de três braçadeiras tipo ângulo. O design exclusivo de entrada/saída de 90 graus se encaixa perfeitamente em espaços ou cantos apertados, garantindo excelente filtragem e baixa queda de pressão. O aço inoxidável altamente polido garante que não haja acúmulo de produto.

Especificação técnica

Design compacto de filtragem de 90° para tubulação de processo higiênica

Em sistemas de tubulação sanitária compactos, o espaço de instalação em torno de bombas, tanques e equipamentos de processamento costuma ser limitado. Os filtros retos tradicionais geralmente exigem cotovelos ou acessórios adicionais para completar o layout da tubulação, aumentando a complexidade da instalação e os pontos de manutenção.

O filtro Tri Clamp Tipo Angular DINGYUE combina filtragem e mudança de direção do fluxo de 90 graus em um design integrado. A configuração de entrada lateral e saída vertical ajuda os engenheiros a otimizar layouts de tubulações estreitas, ao mesmo tempo que fornece remoção confiável de partículas para sistemas de fluidos higiênicos.

Fabricado em aço inoxidável SS304 ou SS316L, este filtro sanitário apresenta uma superfície interna lisa, elemento de filtro removível e conexão de três braçadeiras para inspeção e limpeza rápidas. É amplamente aplicado em processamento de alimentos, sistemas farmacêuticos, produção de bebidas, manuseio de fluidos de alta pureza e aplicações de resfriamento de líquidos onde são necessários fluxo limpo e fácil manutenção.

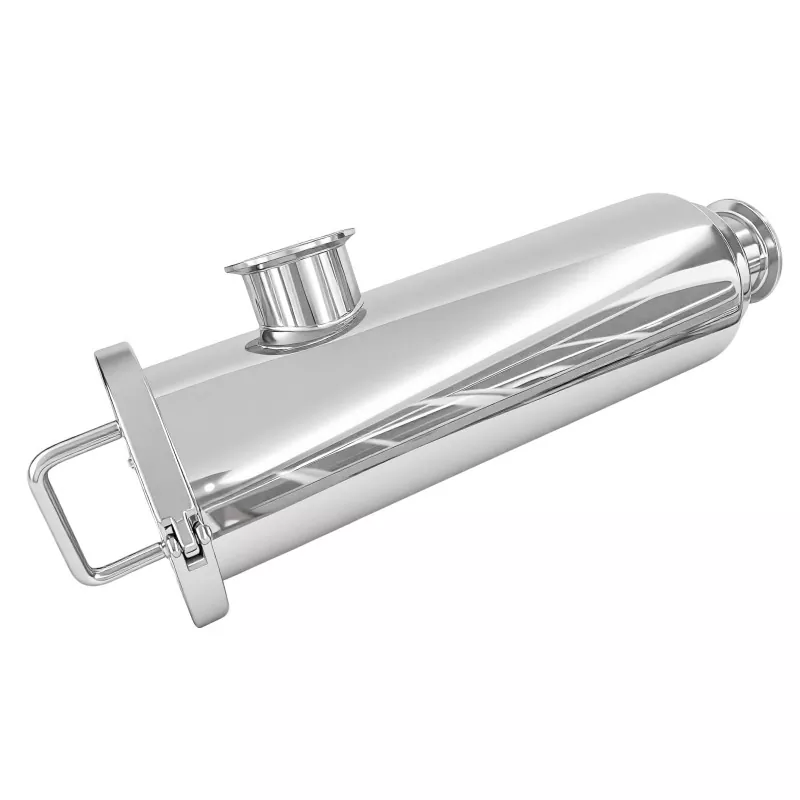

Design de 90° que economiza espaço para instalação simplificada de tubulações

A disposição da tubulação pode se tornar um desafio quando as conexões dos equipamentos estão localizadas perto de paredes, estruturas ou outros componentes. Um filtro em linha convencional pode exigir cotovelos extras, aumentando o número de pontos de conexão e possíveis áreas de manutenção.

A estrutura em ângulo de 90 graus permite que o filtro redirecione o fluxo de fluido enquanto filtra as partículas ao mesmo tempo.

Os principais benefícios incluem:

· Espaço de instalação reduzido em comparação com combinações de filtros retos

· É necessário menos cotovelos e acessórios adicionais

· Integração mais fácil em layouts de equipamentos compactos

· Adequado para proteção de entrada de bomba e sistemas montados em skid

Para fabricantes de equipamentos e integradores de sistemas, esse projeto ajuda a simplificar o layout das tubulações sem comprometer o desempenho da filtragem.

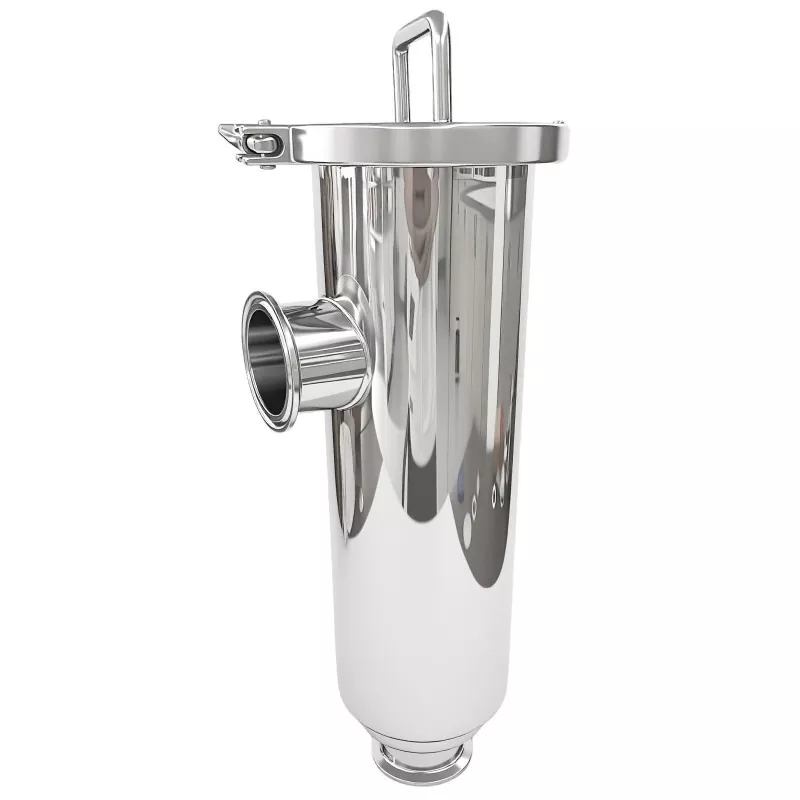

Construção higiênica em aço inoxidável para manuseio limpo de fluidos

Os filtros Tri Clamp tipo ângulo DINGYUE são projetados para aplicações onde a limpeza de fluidos e a confiabilidade do material são importantes.

Os materiais disponíveis incluem:

· SS304 (1.4301)

· SS316L (1.4404)

As superfícies internas têm acabamento de precisão para minimizar a retenção do produto e apoiar a operação higiênica. A construção lisa em aço inoxidável ajuda a reduzir os riscos de contaminação e oferece resistência à corrosão de longo prazo em ambientes de processo exigentes.

Para aplicações farmacêuticas, alimentícias e de alta pureza, a rastreabilidade do material e a qualidade da superfície desempenham um papel importante na manutenção de padrões de produção consistentes.

Fácil acesso ao filtro reduz o tempo de inatividade para manutenção

A limpeza regular é essencial para qualquer componente de filtração. Uma carcaça de filtro de difícil acesso pode aumentar o tempo de inatividade e complicar a manutenção de rotina.

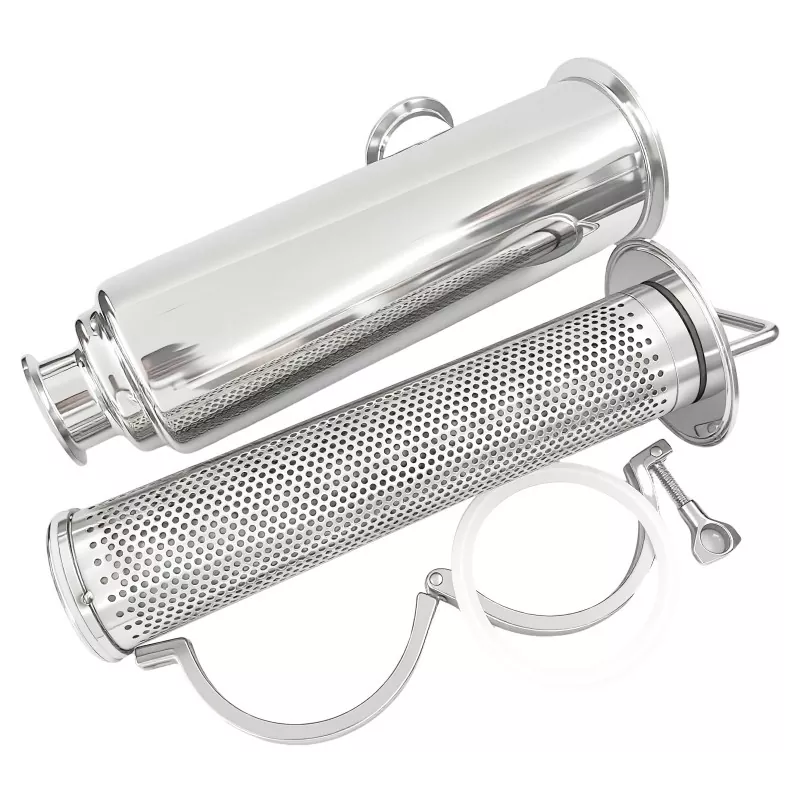

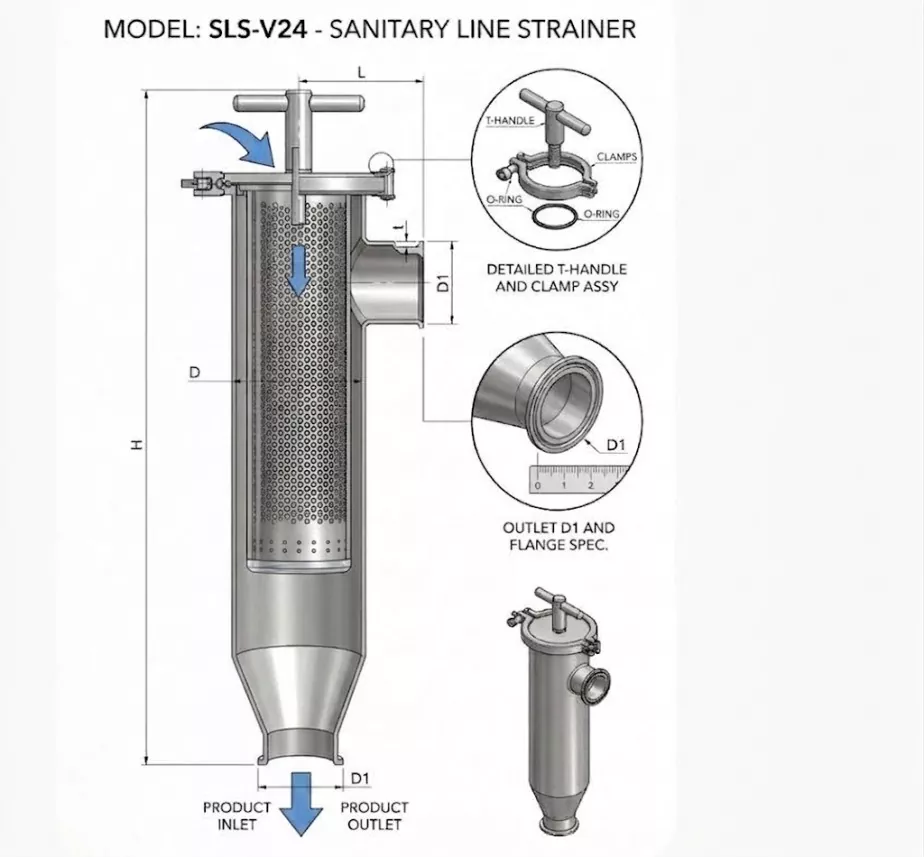

O filtro tipo ângulo Tri Clamp foi projetado com um elemento de filtro removível que permite aos operadores concluir a inspeção e a limpeza com eficiência.

As vantagens de manutenção incluem:

· Conexão com três braçadeiras para desmontagem rápida

· Remoção da tela do filtro sem substituir a unidade completa

· Limpeza simples durante a manutenção de rotina

· Compatível com limpeza manual e procedimentos CIP

A instalação de pontos de monitoramento de pressão antes e depois do filtro pode ajudar os operadores a identificar o aumento da pressão diferencial e programar a limpeza antes de afetar o fluxo do processo.

Opções flexíveis de filtragem para diferentes requisitos de processo

Diferentes sistemas de produção exigem diferentes níveis de filtragem dependendo das características do fluido e dos requisitos de proteção do equipamento.

A DINGYUE fornece elementos filtrantes customizados de acordo com as necessidades da aplicação:

· Tela de arame em cunha de aço inoxidável

· Placa perfurada com tela de malha de arame

· Diferentes classificações de malha e mícron

Opções de filtragem disponíveis:

· malha 30

· malha 50

· 100 malhas

· malha 200

· malha 300

Especificações de filtros personalizados estão disponíveis para projetos que exigem desempenho específico de remoção de partículas ou condições de fluxo.

Personalização OEM para fabricantes de equipamentos

Diferentes sistemas de processamento geralmente exigem diferentes tamanhos de conexão, classificações de filtro e dimensões de instalação.

DINGYUE fornece suporte de personalização, incluindo:

· Malha personalizada ou classificações de mícron

· Projetos de conexão especiais

· Dimensões OEM

· Acabamentos de superfície personalizados

· Soluções de componentes baseadas em projetos

Nossa equipe de engenharia trabalha com fabricantes de equipamentos, empreiteiros e distribuidores para desenvolver componentes de filtragem sanitária adequados para aplicações específicas.

Perguntas frequentes

Q1: Como este modelo se compara a um filtro em linha ou tipo Y?

R: Enquanto um filtro em linha mantém o tubo reto e um filtro em Y controla o fluxo diagonal, um filtro de três braçadeiras tipo ângulo redireciona o fluido em 90 graus, tornando-o perfeito para instalações em cantos onde o espaço é limitado.

Q2: Posso solicitar tamanhos de malha personalizados para viscosidades de fluidos específicas?

R: Sim, oferecemos uma ampla gama de classificações de mícrons e configurações de malha adaptadas às suas necessidades específicas de processo, seja para líquidos leves ou pastas de alta viscosidade.

P3: O filtro tri-clamp tipo ângulo custa mais do que um filtro reto padrão?

Resposta: O custo inicial de um filtro tipo ângulo é um pouco maior devido ao seu corpo fabricado em 90 graus. No entanto, como ele pode substituir um cotovelo de tubo de 90 graus em seu sistema, você economiza o custo de comprar uma conexão extra, tornando-o uma solução altamente econômica para cantos de tubulações.

P5: As juntas do seu filtro tri-clamp tipo ângulo são aprovadas pela FDA?

Resposta: Sim. Todas as juntas fornecidas com nossos filtros angulares (Silicone, EPDM ou FKM) são 100% compatíveis com FDA (FDA 21 CFR 177.2600). Eles são totalmente certificados para uso seguro em processamento de alimentos, laticínios, bebidas e produtos farmacêuticos.

Q6: Qual é a principal vantagem de um filtro tipo ângulo de 90 graus em um layout de tubulação?

Resposta: A maior vantagem é a economia de espaço e a baixa queda de pressão. Ele muda a direção do fluxo em 90 graus enquanto filtra o fluido, permitindo instalá-lo diretamente nos cantos ou nas entradas da bomba. Também permite que a tela do filtro seja puxada lateralmente sem desconectar a tubulação principal.

Componentes de filtragem higiênica confiáveis ​​da DINGYUE

Com experiência em válvulas sanitárias, conexões e componentes de controle de fluidos de alta pureza, a DINGYUE fornece soluções de filtração projetadas para ambientes de processo exigentes.

De sistemas de tubulação compactos a projetos industriais de grande escala, nosso filtro Tri Clamp tipo ângulo ajuda os clientes a manter uma circulação de fluido mais limpa, simplificar a instalação e melhorar a confiabilidade do sistema a longo prazo.
