Em muitos sistemas de processamento de fluidos, os operadores precisam verificar a condição do meio sem interromper a produção ou abrir a tubulação. Um visor sanitário fornece um ponto de visualização direto, permitindo aos usuários observar o fluxo do líquido, mudanças de cor, bolhas e possível contaminação durante a operação.

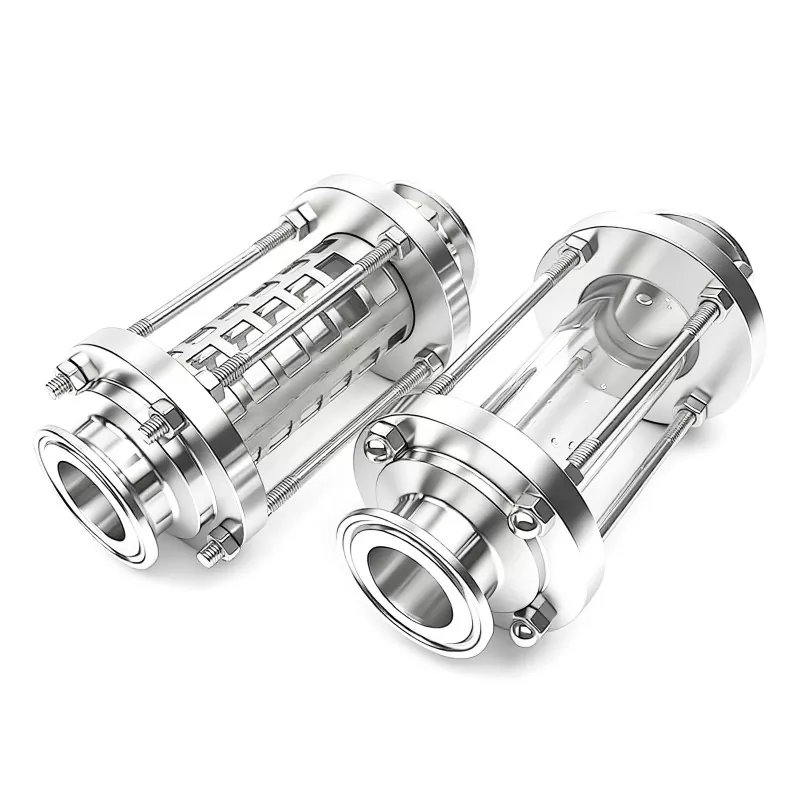

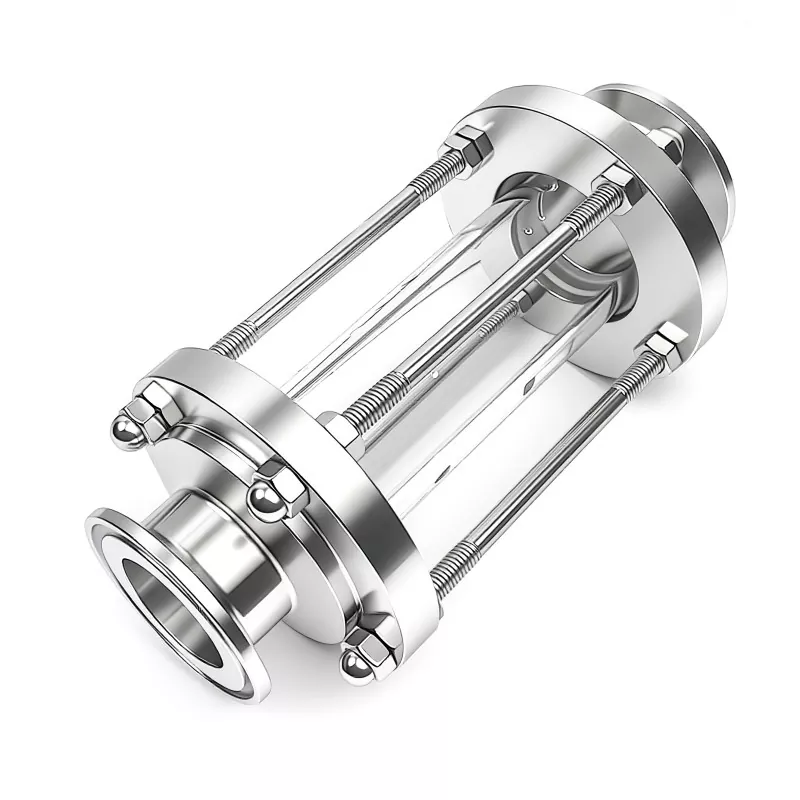

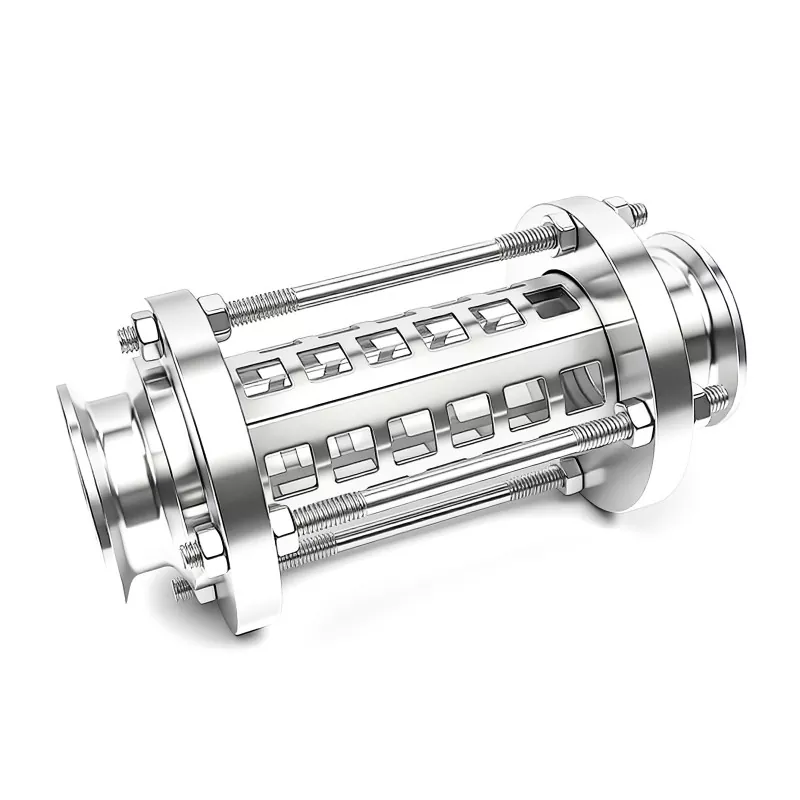

O Visor Sanitário Tri Clamp funciona através de uma seção de visualização de vidro selada instalada entre duas conexões de tubulação sanitária. A carcaça de aço inoxidável segura o vidro borossilicato com segurança, enquanto o sistema de gaxetas cria uma vedação higiênica entre o vidro e as peças de conexão. Com conexões Tri-Clamp em ambas as extremidades, a unidade pode ser removida rapidamente para limpeza, inspeção ou substituição sem desmontagem complicada.
Disponíveis em aço inoxidável 304 e 316L, os visores DINGYUE são fabricados para aplicações onde são necessárias facilidade de limpeza, resistência à corrosão e inspeção visual confiável.
|
Comparação |
Visor sanitário com três braçadeiras |
Visor comum |
|
Objetivo principal |
Projetado para monitoramento higiênico de tubulações e sistemas de processamento limpo |
Usado principalmente para observação visual básica em linhas industriais em geral |
|
Método de conexão |
Conexão Tri-Clamp para instalação e remoção rápida |
Geralmente conexões roscadas, flangeadas ou fixas |
|
Design Interno |
Superfície interna lisa com espaço morto reduzido |
Pode conter áreas roscadas ou estruturas internas irregulares |
|
Método de limpeza |
Suporta limpeza CIP e manutenção frequente |
Mais difícil de limpar em ciclos de produção repetidos |
|
Opções de materiais |
Aço inoxidável 304/316L com acabamento higiênico |
Opções comuns de aço carbono ou aço inoxidável padrão |
|
Sistema de vedação |
Estrutura de vedação de junta de qualidade alimentar/farmacêutica |
Projeto geral de vedação industrial |
|
Manutenção |
Fácil substituição de componentes de vidro e juntas |
Geralmente requer mais tempo para manutenção |
|
Uso típico |
Alimentos, bebidas, produtos farmacêuticos, biotecnologia e sistemas de alta pureza |
Dutos industriais gerais |
|
Parâmetro |
Especificação |
|
Nome do produto |
Visor sanitário com três braçadeiras |
|
Material |
Aço Inoxidável 304/316L (1.4301/1.4404) |
|
Material de vidro |
Vidro Borossilicato Temperado |
|
Tipo de conexão |
Tri-Clamp / Tri-Trevo |
|
Tamanhos disponíveis |
1/2" a 6" (tamanhos personalizados disponíveis) |
|
Opções de junta |
EPDM/PTFE/Silicone/FKM |
|
Pressão de Trabalho |
Até 10 Bar (145 PSI), dependendo do tamanho e configuração |
|
Faixa de temperatura |
-20°C a +150°C |
|
Acabamento de superfície |
Ra interno ≤0,4 μm (acabamento higiênico disponível) |
|
Conformidade padrão |
Padrões Sanitários 3-A, ASME BPE, materiais de vedação compatíveis com FDA |
|
Aplicativo |
Tubulações de fluidos sanitários, equipamentos de processo, sistemas de alta pureza |

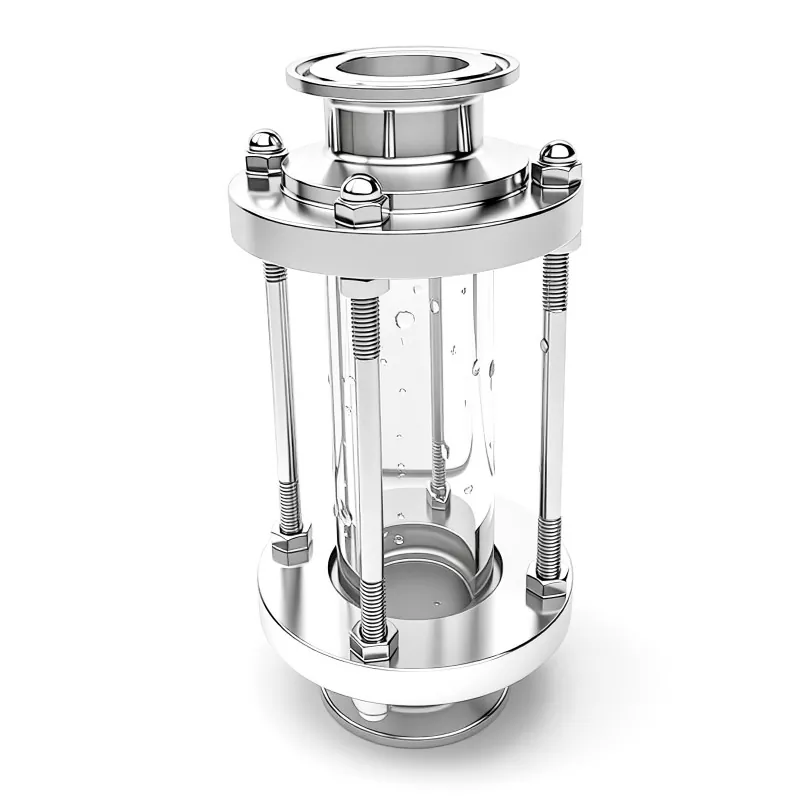

A seção transparente de vidro borossilicato permite que os operadores verifiquem as condições do fluido diretamente durante a operação. Alterações na aparência do líquido, estabilidade do fluxo ou bolhas de ar podem ser identificadas rapidamente sem abrir o sistema.
Ao contrário dos projetos de conexão fixa, a estrutura Tri-Clamp permite que o visor seja removido liberando a braçadeira. Isso reduz o tempo de manutenção durante a limpeza, substituição de vedações ou inspeção das condições internas.
A superfície interna é usinada e polida para reduzir a retenção de resíduos. O caminho de fluxo mais suave ajuda a minimizar áreas onde depósitos de produtos ou contaminantes podem se acumular.
Diferentes materiais de vedação, tamanhos de conexão e classes de aço inoxidável estão disponíveis para atender às diferentes características do fluido e condições operacionais.
Um visor precisa lidar com a inspeção visual e a pressão contínua da tubulação. DINGYUE utiliza vidro borossilicato de alta resistência com boa resistência ao choque térmico para melhorar a durabilidade durante mudanças de temperatura e ciclos de limpeza.
O sistema de vedação é projetado em torno de componentes de vidro, gaxetas e aço inoxidável combinados com precisão. Os materiais de vedação disponíveis, como EPDM, PTFE, Silicone e FKM, permitem que os clientes selecionem o desempenho de vedação adequado de acordo com os diferentes meios e ambientes operacionais.

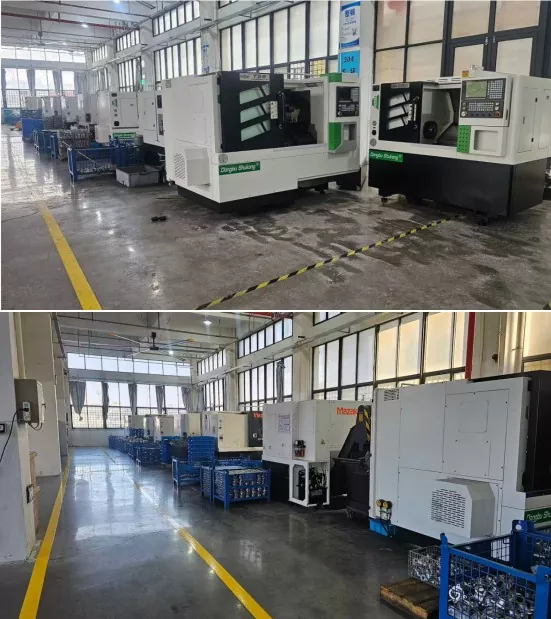

Antes do envio, cada visor é inspecionado quanto à precisão dimensional, condição de vedação, qualidade do material e acabamento superficial para garantir um desempenho estável após a instalação.

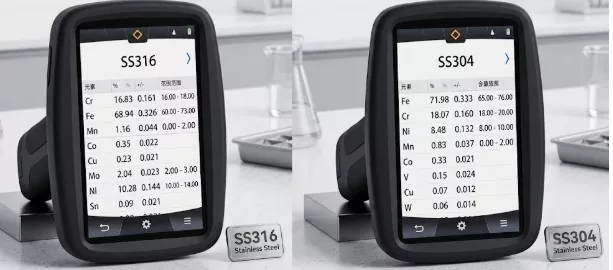

A qualidade do material afeta a resistência à corrosão e a vida útil.
O aço inoxidável 304 é comumente selecionado para sistemas gerais de alimentos e bebidas.
O aço inoxidável 316L é preferido quando a tubulação lida com meios corrosivos, fluidos farmacêuticos ou aplicações de alta pureza.
O tamanho correto deve ser baseado no diâmetro externo do tubo sanitário e no padrão Tri-Clamp, e não apenas no tamanho nominal do tubo.
Antes de fazer o pedido, confirme:
· Diâmetro externo do tubo
· Especificação da braçadeira
· Espaço de instalação
Diferentes fluidos requerem diferentes materiais de vedação.
EPDM é adequado para fluidos de processamento geral e à base de água.
O PTFE oferece melhor resistência química para aplicações exigentes.
O FKM é frequentemente selecionado para ambientes com temperaturas mais altas ou com contato com óleo.
Usado para verificar a aparência do líquido, a condição do fluxo e as partículas anormais durante a transferência de leite, suco e bebidas.
Aplicado em sistemas de fluidos limpos onde são necessários monitoramento visual e manutenção higiênica.
Ajuda os operadores a monitorar o fluxo do produto e a manter condições de produção estáveis.
Adequado para observar transferência de líquidos, processos de mistura e condições de tubulações.
Usado em circuitos de resfriamento especializados para monitorar a circulação do líquido refrigerante e identificar condições anormais de fluxo.
