O acesso regular ao interior de um tanque é frequentemente necessário durante a limpeza, inspeção, amostragem e manutenção do equipamento. Uma tampa de bueiro sanitário fornece esse ponto de acesso, ao mesmo tempo que ajuda a manter um ambiente de processamento limpo e controlado.
Ao contrário das galerias de vasos de pressão, a tampa sanitária sem pressão foi desenvolvida para tanques atmosféricos ou de baixa pressão, onde os operadores precisam de abertura e fechamento rápidos durante as operações diárias. A tampa de aço inoxidável, a junta sanitária e a estrutura de travamento segura trabalham juntas para criar uma abertura de acesso vedada que é fácil de operar e simples de manter.
Com opções em materiais SS304 e SS316L, diferentes tipos de juntas e dimensões personalizadas, ele pode ser combinado com vários tanques sanitários usados em alimentos, bebidas, laticínios, produtos farmacêuticos e outros sistemas de processamento higiênico.
|
Categoria |
Parâmetro de especificação |
Detalhes técnicos e padrões |
|
Limites dimensionais e operacionais |
Faixa de tamanho nominal (DN) |
Padrão: DN200 a DN600 (8" a 24") Tamanhos personalizados até DN800 disponíveis mediante solicitação |
|
|
Pressão e temperatura de trabalho |
Classificação de pressão: Aplicações sem pressão/atmosféricas (máx. 0,2–0,5 bar/2,9–7,2 psi para proteção contra poeira e respingos) Temperatura operacional: -20°C a +150°C (-4°F a 302°F) (depende da gaxeta) |
|
Especificações de materiais |
Corpo metálico (estrutura e tampa) |
Aço inoxidável 304 (1.4301): aplicações padrão de processamento de alimentos, bebidas e laticínios Aço inoxidável 316L (1.4404): meios farmacêuticos, de bioprocessos e corrosivos de alta pureza |
|
|
Materiais de vedação |
Silicone (padrão): Excelente elasticidade e ampla faixa de temperatura (-50°C a +180°C) EPDM / Viton (FKM) / NBR: requisitos de resistência a produtos químicos, vapor ou óleo Conformidade: Todas as juntas estão em conformidade com FDA 21 CFR 177.2600 e USP Classe VI |
|
|
Padrões e Conformidade |
Em conformidade com as normas sanitárias 3-A, ASME BPE, diretrizes EHEDG e conformidade com a FDA para superfícies de contato com produtos |
|
Recursos estruturais e de design |
Opções de alça e fechamento |
Botões manuais: Botão de plástico ergonômico ou roda estrelada de aço inoxidável 304/316 Mecanismo de dobradiça: Design de abertura suave com trava de posicionamento opcional para permanecer aberta |
Aviso de segurança: Sempre verifique se a pressão interna do tanque é igual à pressão atmosférica antes de afrouxar o volante. Nunca abra sob pressão.
Operação: Gire o volante ergonômico no sentido anti-horário para soltá-lo e, em seguida, abra a tampa. Para vedar, alinhe a tampa e aperte-a manualmente no sentido horário.
1. Limpe a junta e a ranhura da junta durante cada ciclo de limpeza do tanque.
2. Inspecione periodicamente a vedação elastomérica quanto a desgaste, endurecimento ou rachaduras.
3. Substitua imediatamente as juntas danificadas para manter o desempenho de vazamento zero.

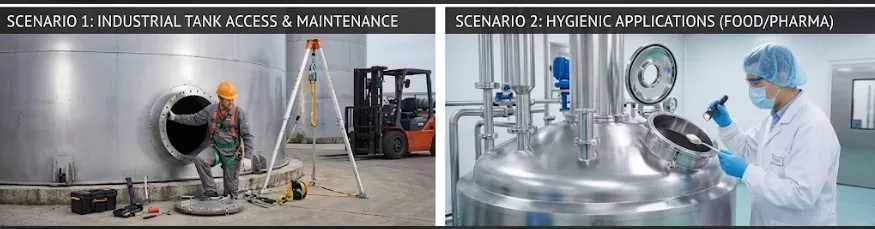

Entrada da embarcação: Serve como porta de serviço primária (escotilha de acesso) para os técnicos entrarem em tanques, embarcações sanitárias e redes subterrâneas para instalação, lavagens completas e reparos internos.
Carregamento e amostragem de ingredientes: No processamento de alimentos, bebidas, produtos farmacêuticos e produtos químicos finos, a tampa sanitária sem pressão fornece uma abertura conveniente para dosagem de matéria-prima, inspeção visual e amostragem de qualidade.
Iluminação de inspeção: A abertura da passagem durante a limpeza ou manutenção permite a entrada de luz natural no interior do tanque, melhorando a visibilidade para os trabalhadores de serviço.
Ventilação de segurança: Conecta-se a dutos de ar externos ou facilita o fluxo de ar natural durante a manutenção para evitar o acúmulo de gás e garantir um ambiente respiratório seguro para operações dentro do tanque.
Proteção contra sobrepressão e prevenção de explosão: Modelos especializados (como alívio de pressão de emergência ou respirador à prova de explosão Tampa sanitária sem pressão) atuam como válvulas de segurança que liberam automaticamente o excesso de pressão durante a expansão térmica ou picos repentinos de pressão, protegendo os vasos contra ruptura.
Aplicações sanitárias e higiênicas: amplamente instaladas em sistemas de alimentos, bebidas, laticínios, farmacêuticos e de bioengenharia (normalmente dimensionados entre DN150–DN600). Projetado com interiores sem fendas, vedações de alta integridade e superfícies de fácil limpeza para integração perfeita com bombas e recipientes higiênicos.
R: Não. Este modelo foi projetado estritamente para tanques não pressurizados (atmosféricos). Para aplicações com classificação de pressão, consulte nossa série de passagens de pressão.
R: O silicone de qualidade alimentar é padrão. As opções de EPDM, PTFE e FKM/Viton estão disponíveis mediante solicitação com base na compatibilidade química.
R: O colar do pescoço/base do flange é soldado diretamente na abertura do tanque por um soldador qualificado.
