Virola de solda longa sanitária 316L para sistemas de tubulação higiênica

Em grandes projetos de tubulações higiênicas, a conexão de equipamentos sanitários com redes de tubulações industriais geralmente requer mais do que um terminal padrão. Diferentes sistemas de dimensionamento de tubos, requisitos de soldagem e condições de instalação podem criar desafios durante a integração de tubulações.

A ponteira de solda longa sanitária 316L para sistemas de tubulação higiênica fornece uma área de soldagem estendida que permite um posicionamento mais fácil e uma soldagem mais estável entre o tubo Schedule e as conexões de braçadeira sanitária. A seção de solda mais longa é especialmente adequada para soldagem TIG e processos de soldagem orbital comumente usados ​​em sistemas de tubulação de alta pureza.

Fabricado em aço inoxidável 316L com controle dimensional preciso e superfícies internas lisas, este terminal ajuda a manter caminhos de fluxo limpos, ao mesmo tempo em que suporta instalação confiável em ambientes exigentes, como instalações biofarmacêuticas, fábricas de semicondutores, circuitos de refrigeração líquida de data centers e equipamentos de processamento sanitário.

Especificações Técnicas

Por que escolher uma ponteira de solda longa em vez de uma ponteira padrão?

Mais espaço de soldagem para instalação de tubulação complexa

Grandes sistemas de tubulação sanitária geralmente exigem um posicionamento preciso antes da soldagem. Uma seção de soldagem curta pode limitar a flexibilidade de instalação e dificultar o alinhamento, especialmente em tubos de diâmetro maior ou conjuntos de tubos pré-fabricados.

O design de cilindro estendido da ponteira de solda longa sanitária 316L fornece comprimento de soldagem adicional, dando aos instaladores mais espaço para alinhamento preciso e operações de soldagem estáveis.

Isso o torna uma escolha prática para:

· Sistemas de tubulação soldada orbital

· Deslizamentos de processos grandes

· Instalações higiênicas permanentes de tubulações

· Sistemas de circulação de fluidos de alta pureza

Projetado para aplicações de tubulação programada

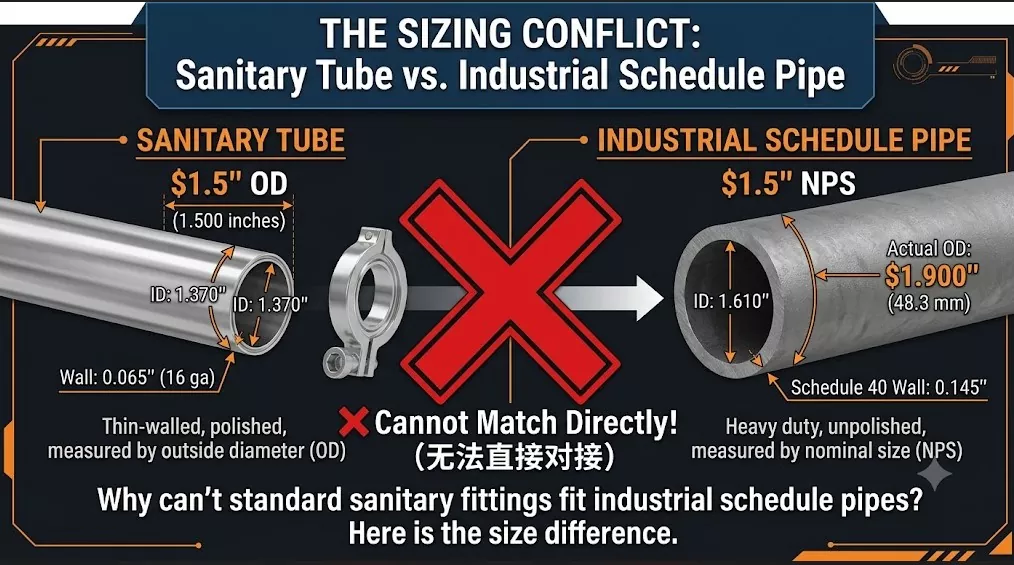

Os terminais sanitários tradicionais são comumente usados ​​com tubos sanitários padrão, mas muitos projetos industriais usam tamanhos de tubos Schedule para desempenho mecânico mais forte.

O ferrolho de solda longo 14AM7X preenche essa lacuna dimensional combinando:

· Programar compatibilidade de soldagem de tubos

· Flexibilidade de conexão Sanitária Tri-Clamp

· Projeto de fluxo interno higiênico

Isso permite que os engenheiros conectem redes de tubulação para serviços pesados ​​com válvulas, bombas, tanques e equipamentos que exigem conexões de braçadeiras sanitárias.

Vantagens de engenharia

Integração de soldagem confiável

A extremidade de solda estendida suporta procedimentos de soldagem mais controlados em comparação com ponteiras curtas. Isto ajuda a reduzir as dificuldades de instalação e melhora a consistência durante a fabricação da tubulação.

Para sistemas que requerem soldagem orbital, o comprimento adicional da solda proporciona melhor acessibilidade e controle do processo.

Aço inoxidável 316L para ambientes de alta pureza

O aço inoxidável 316L é amplamente selecionado para aplicações onde a resistência à corrosão e a limpeza são importantes.

Comparado com os tipos de aço inoxidável padrão, o 316L oferece:

· Melhor resistência contra corrosão por pites

· Melhor desempenho em ambientes fluidos exigentes

· Compatibilidade com água de alta pureza e meios de processo

É comumente usado em:

· Sistemas de água farmacêutica

· Entrega de produtos químicos semicondutores

· Loops de circulação de resfriamento de líquido

· Equipamentos de processamento de alimentos e bebidas

Superfície interna lisa suporta manuseio limpo de fluidos

Para o ferrolho de solda longa sanitária 316L para sistemas de tubulação higiênica, a qualidade da superfície interna afeta diretamente a eficiência da limpeza e o controle de contaminação.

As virolas de solda longa DINGYUE são fabricadas com geometria interna controlada para reduzir perturbações desnecessárias do fluxo e ajudar a manter um ambiente de tubulação mais limpo.

Onde a virola de solda longa sanitária 316L é usada

Sistemas de Processamento Biofarmacêutico

Usado em sistemas WFI, circuitos de água purificada e conexões de equipamentos de processo onde são necessárias soldagem higiênica e rastreabilidade de materiais.

Sistemas de fluidos semicondutores de alta pureza

Adequado para tubulações de distribuição de água ultrapura e produtos químicos, onde o controle de contaminação e o desempenho confiável do aço inoxidável são essenciais.

Infraestrutura de refrigeração líquida para data centers

Os sistemas modernos de refrigeração líquida exigem conexões confiáveis ​​de tubulação de aço inoxidável em torno de CDUs, manifolds e circuitos de refrigeração.

O Long Weld Ferrule ajuda a integrar componentes de braçadeiras sanitárias em redes de tubos Schedule maiores, mantendo a flexibilidade do serviço.

Equipamento para processamento de alimentos e bebidas

Aplicado em linhas de produção higiênicas onde a facilidade de limpeza, a resistência à corrosão e a fácil manutenção são importantes.

Virola de solda longa 14AM7X vs virola padrão

Fabricação e Controle de Qualidade

Cada ponteira de solda longa DINGYUE é fabricada com processos de usinagem controlados para garantir precisão dimensional e desempenho de instalação confiável.

A produção inclui:

· Verificação de matéria-prima 316L

· Usinagem de precisão CNC

· Inspeção dimensional

· Verificação do acabamento superficial

· Rastreamento do número de calor

· Suporte para documentação de materiais

Para indústrias críticas, como farmacêutica, de semicondutores e de refrigeração líquida, dimensões consistentes e rastreabilidade de materiais ajudam a reduzir os riscos de instalação durante projetos de grande escala.

Perguntas frequentes

Q1: Qual é a diferença entre uma ponteira padrão e uma ponteira de solda longa?

Uma ponteira padrão é usada principalmente para conexões sanitárias comuns, enquanto uma ponteira de solda longa fornece uma seção de soldagem estendida para sistemas de tubulação maiores. A área de solda mais longa facilita a instalação e é especialmente adequada para soldagem orbital e tubulações de processo permanentes.

Q2: Este ferrolho pode ser usado para sistemas de refrigeração líquida?

Sim. As virolas sanitárias de solda longa 316L são adequadas para aplicações de resfriamento líquido onde são necessárias tubulações de aço inoxidável, conexões limpas e operação confiável de longo prazo, incluindo CDU e circuitos de resfriamento de alta densidade.

Q3: Por que escolher o aço inoxidável 316L em vez do aço inoxidável 304?

O 316L oferece melhor resistência contra corrosão e corrosão, tornando-o mais adequado para fluidos de alta pureza, sistemas farmacêuticos, aplicações de semicondutores e ambientes de resfriamento exigentes.

Q4: Vocês fornecem certificados de material para essas ponteiras?

Sim. A DINGYUE pode fornecer documentos de rastreabilidade de materiais, incluindo relatórios MTR e registros de números de aquecimento de acordo com os requisitos do projeto.

Q5: Essas ponteiras são compatíveis com soldagem orbital?

Sim. A seção de solda estendida foi projetada para fornecer melhor acessibilidade à soldagem e é adequada para aplicações de soldagem TIG e soldagem orbital.

Q6: O DINGYUE pode personalizar tamanhos ou dimensões?

Sim. Dimensões personalizadas, materiais, acabamentos de superfície e requisitos especiais de projeto podem ser discutidos com base nas especificações de sua tubulação.
