Muitos componentes industriais são fornecidos com conexões roscadas padrão, enquanto os sistemas de processamento higiênico são comumente construídos em torno da tubulação Tri-Clamp. Quando estes dois sistemas precisam de trabalhar em conjunto, a substituição do equipamento existente é muitas vezes desnecessária.
Os adaptadores NPT fêmea DINGYUE 22MP criam uma interface direta entre tubulações Tri-Clamp e componentes NPT macho. O projeto ajuda os engenheiros a integrar válvulas, instrumentos e equipamentos auxiliares em sistemas sanitários, mantendo a instalação simples e a manutenção eficiente.
|
Categoria |
Principais especificações/opções |
Aplicativo e recursos |
|
Tipo de produto / número da peça |
• 22MP (Adaptador de Rosca NPT Tri-Clamp x Macho) |
Permite uma transição resistente a vazamentos entre sistemas sanitários Tri-Clamp e tubulações roscadas, sensores ou equipamentos auxiliares. |
|
Grau de material |
• Aço Inoxidável 316L (1.4404) • Aço Inoxidável 304 (1.4301) |
316L: Preferido para linhas biofarmacêuticas, fluidos de alta pureza e linhas de resfriamento líquido devido ao baixo teor de carbono e maior resistência à corrosão. 304: Classe comercial padrão para alimentos, bebidas, laticínios e processamento geral. |
|
Conexão de rosca |
• NPT masculino (ANSI/ASME B1.20.1) • Roscas cônicas usinadas com precisão |
Garante um encaixe firme e vedação confiável quando combinado com selante de rosca (fita/pasta PTFE) ou acoplado a componentes NPT fêmea. |
|
Perfil de usinagem |
• Usinado a partir de barras sólidas forjadas • Disponível com ou sem chave plana/corpo hexagonal |
As partes planas/corpo hexagonal da chave permitem um aperto seguro com ferramentas padrão sem danificar a face do flange do grampo sanitário. |
|
Padrões e Conformidade |
• Padrões Sanitários 3-A (Certificação 63-04) • Compatível com ASME BPE • FDA 21 CFR 177.2600 e USP Classe VI (para juntas) • Rastreabilidade: Relatório de teste de moinho (MTR) com rastreamento de número de calor |
Totalmente certificado para processamento higiênico, garantindo conformidade com a composição do material e intercambialidade global. |
Um projeto de tubulação sanitária pode incluir componentes de diferentes fornecedores e os padrões de conexão nem sempre são consistentes.
Os adaptadores Npt fêmea de 22 MP fornecem um ponto de transição entre a tubulação Tri-Clamp e os componentes NPT macho, ajudando os empreiteiros a integrar novos equipamentos em sistemas existentes sem grandes alterações na tubulação.
O corpo hexagonal opcional permite que os instaladores apliquem a força de aperto adequada com ferramentas padrão, protegendo ao mesmo tempo a área de conexão do grampo.
Este projeto é especialmente útil durante a montagem, substituição e manutenção de campo de equipamentos, onde a eficiência da instalação é importante.
Comparado com modificações soldadas permanentes, um adaptador baseado em braçadeira permite uma substituição mais fácil e ajustes futuros do sistema.
Para engenheiros de processo, isso significa menos tempo de inatividade ao adicionar instrumentos, alterar layouts de equipamentos ou atualizar circuitos de fluidos.

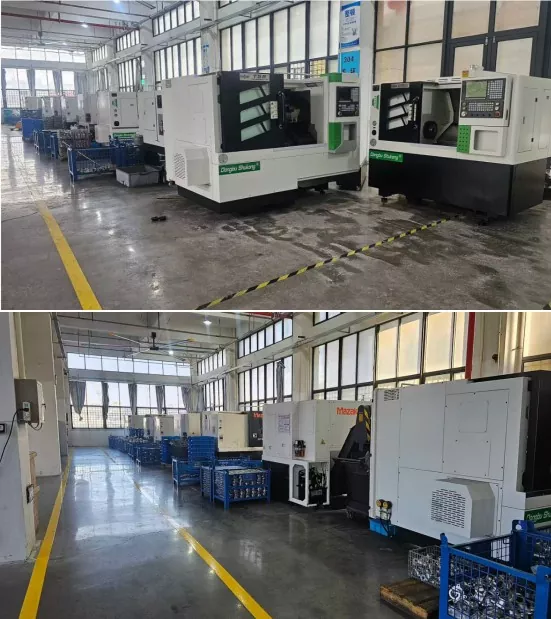

A DINGYUE produz adaptadores NPT fêmea de 22MP por meio de usinagem CNC de precisão para manter precisão de rosca e dimensões de conexão consistentes.
Os materiais de aço inoxidável 304 e 316L são cuidadosamente controlados durante a produção. Para aplicações que exigem rastreabilidade, estão disponíveis certificados de materiais e documentação de inspeção para apoiar os requisitos do projeto.

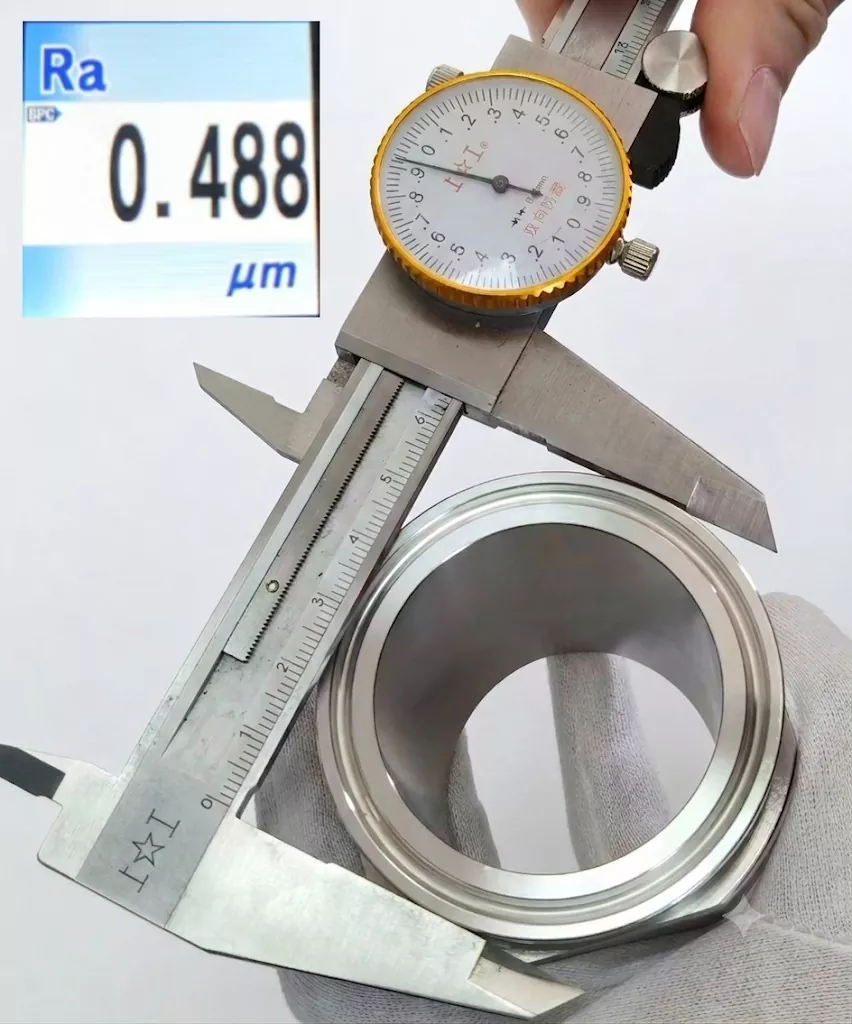

Antes do envio, cada adaptador é inspecionado quanto a:
· Precisão da rosca
· Dimensão da braçadeira
· Condição da superfície
· Consistência material
DINGYUE controla a qualidade da usinagem e os requisitos de superfície para garantir um desempenho de vedação estável quando combinado com juntas e grampos adequados.
Ele conecta componentes roscados macho NPT com sistemas de tubulação sanitária Tri-Clamp, permitindo que diferentes padrões de conexão funcionem juntos.
A diferença é a direção da conexão da rosca. 21MP usa uma rosca NPT macho, enquanto 22MP fornece uma conexão roscada NPT fêmea para receber componentes NPT macho.
304 é adequado para aplicações alimentícias e industriais em geral. O 316L é recomendado para ambientes farmacêuticos, de alta pureza e sensíveis à corrosão.
Sim. Tamanhos de rosca personalizados, dimensões de braçadeiras, materiais e acabamentos de superfície podem ser produzidos de acordo com os requisitos do projeto.
Sim. Eles são comumente usados em conjuntos de resfriamento modulares para conectar componentes de equipamentos rosqueados com redes de tubulação Tri-Clamp.
