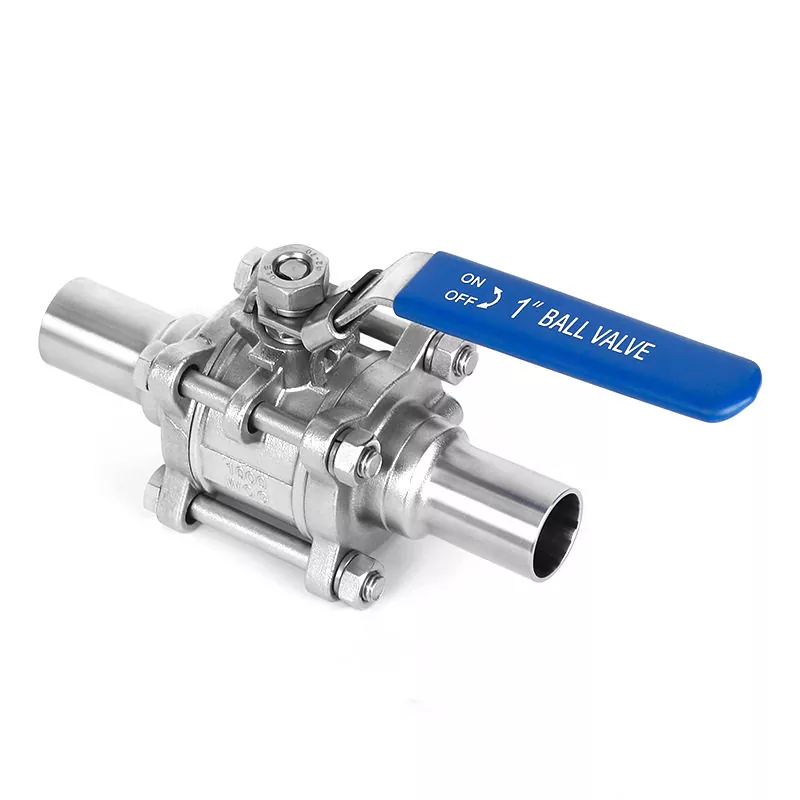

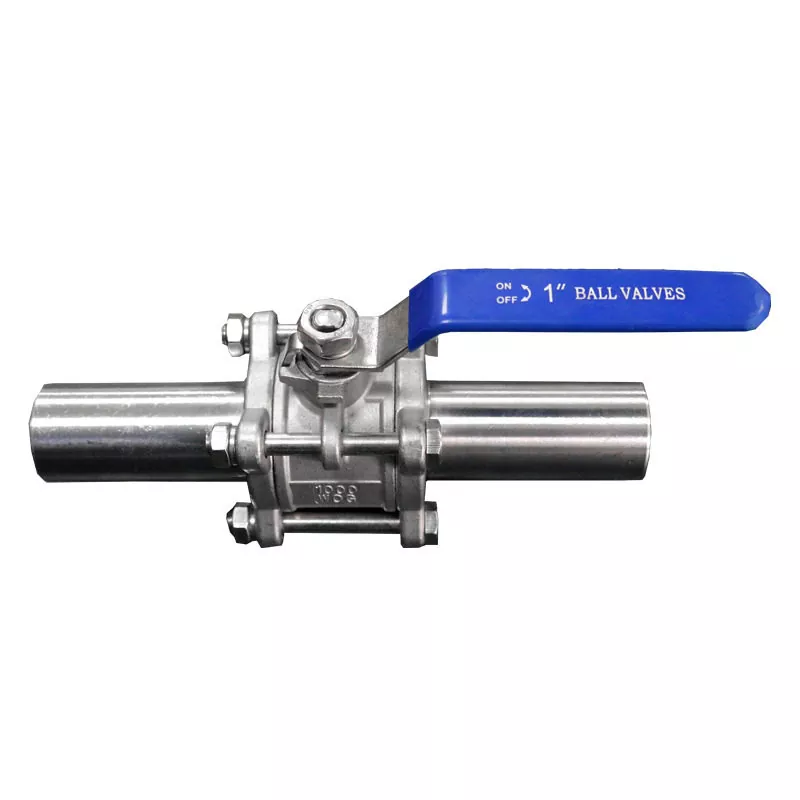

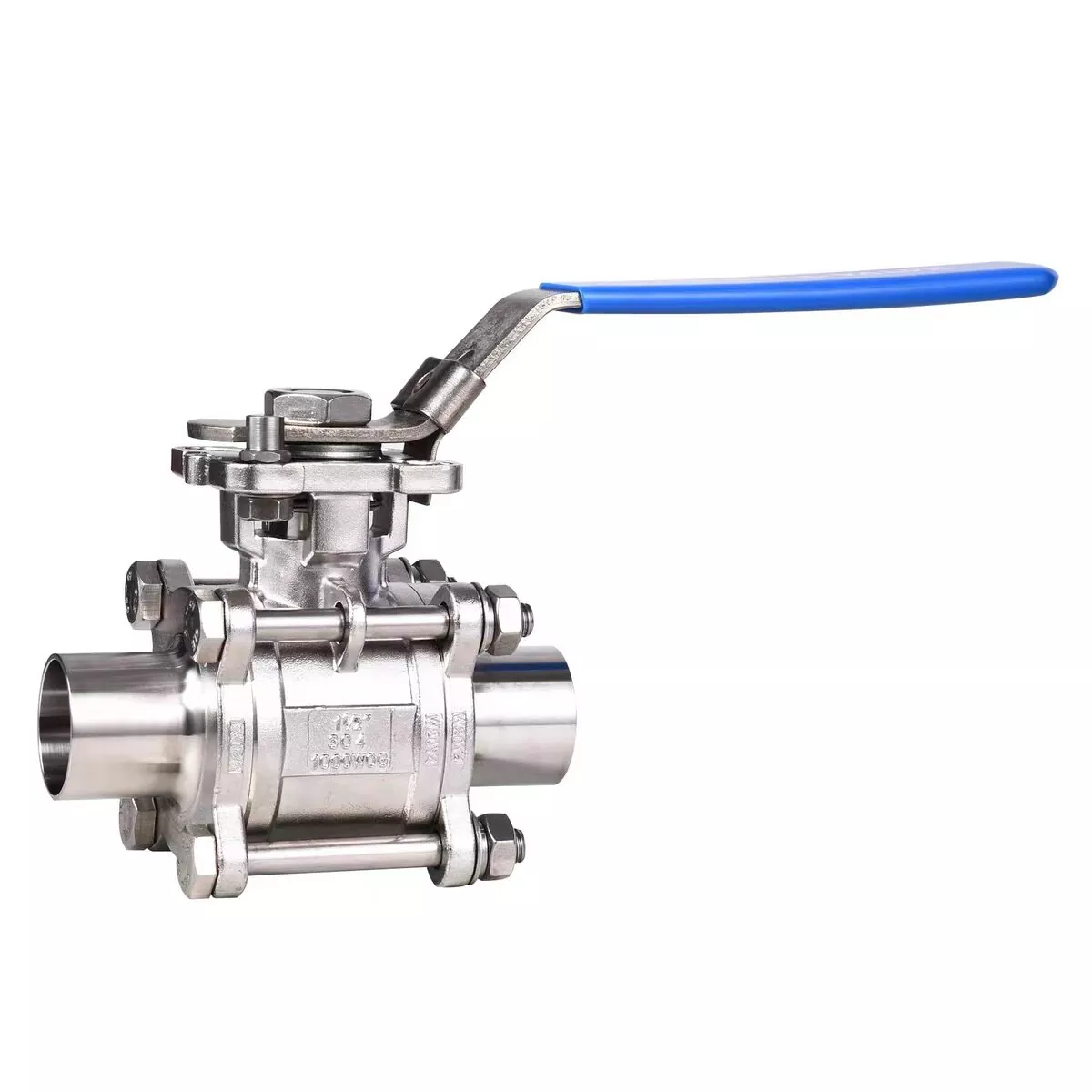

Uma válvula de esfera sanitária de passagem total de solda é uma válvula de isolamento sanitário que usa uma esfera perfurada com uma passagem de fluxo correspondente ao diâmetro nominal da tubulação. Ao contrário dos projetos de passagem reduzida, a configuração de passagem total minimiza a restrição criada pelo corpo da válvula quando a válvula está totalmente aberta.

A conexão soldada proporciona uma conexão permanente entre a válvula e a tubulação do processo, tornando esta configuração particularmente adequada para sistemas sanitários onde são preferidas menos juntas mecânicas.

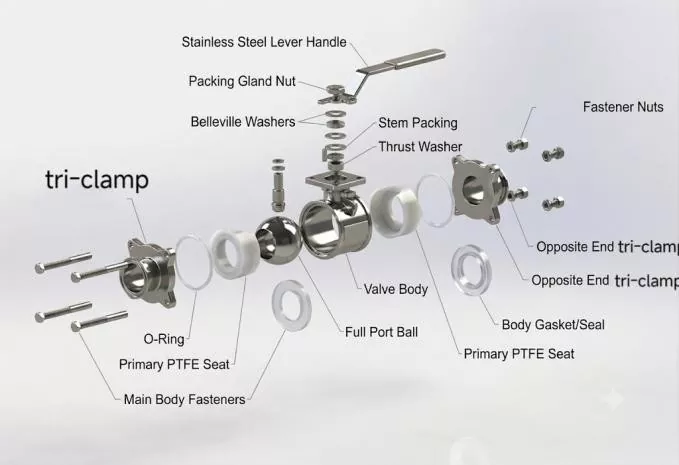

A construção básica inclui:

· Corpo da válvula em aço inoxidável

· Esfera de aço inoxidável com porta completa

· Haste da válvula usinada com precisão

· PTFE ou assento de PTFE modificado

· Componentes de vedação da haste

· Extremidades da conexão soldada

· Opções de atuação manual, pneumática ou elétrica

Esta combinação torna a válvula diferente de uma válvula esfera roscada convencional: o foco não está simplesmente em abrir e fechar a linha, mas em manter um caminho de fluxo de processo contínuo, limpável e de baixa restrição.

Matriz de Parâmetros Técnicos

1. O corpo da válvula e o design da porta completa

O corpo é forjado em aço inoxidável ASTM A351 CF3M (316L) de tarugo único. O forjamento elimina a porosidade microscópica inerente ao aço fundido, evitando que meios perigosos penetrem na estrutura metálica. A geometria de passagem total significa que quando a válvula está na posição totalmente aberta, uma ferramenta de pigging pode passar suavemente pela tubulação para ciclos de limpeza mecânica.

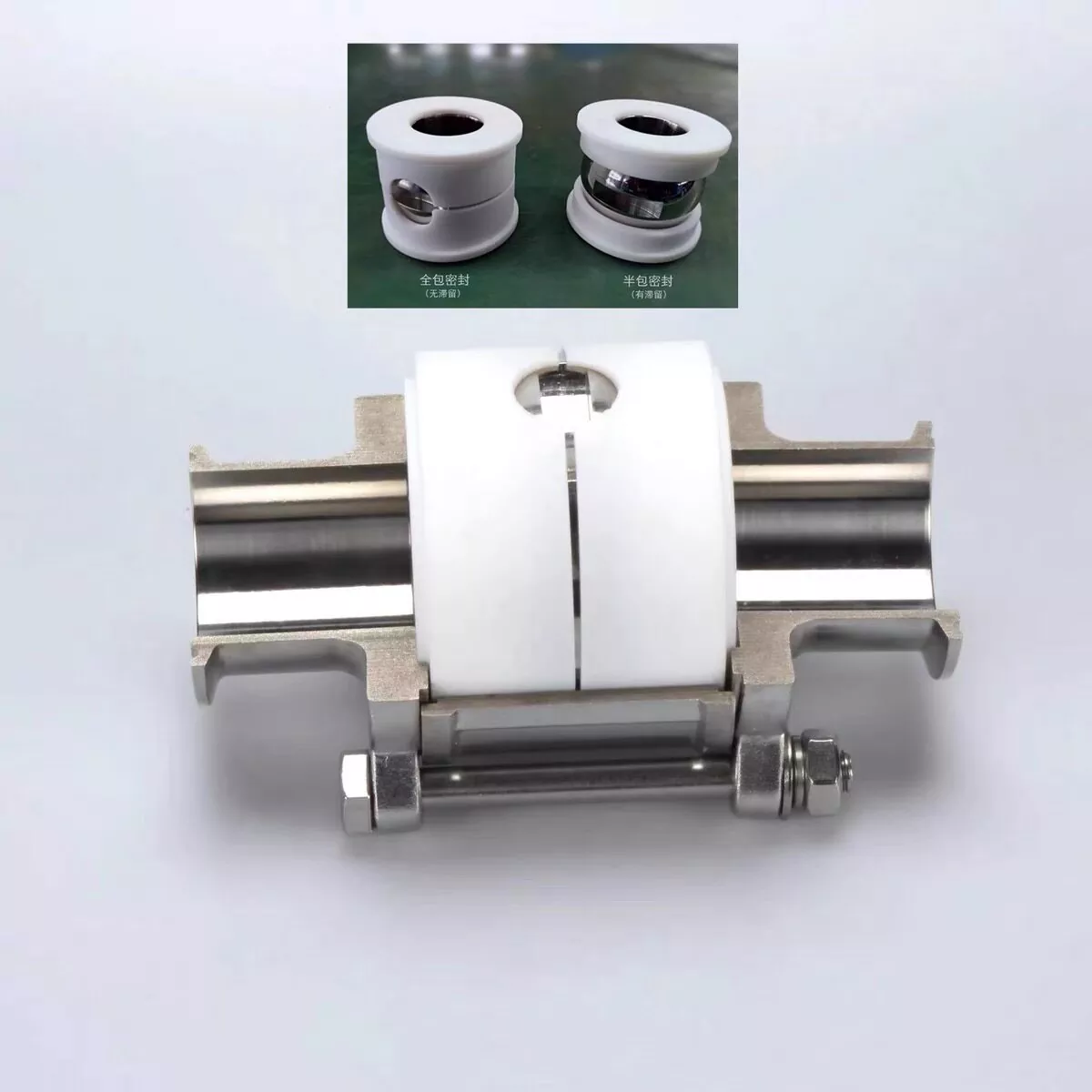

2. Sistemas avançados de vedação de preenchimento de cavidades

As válvulas de esfera padrão deixam um espaço intencional entre a esfera e o corpo da válvula. Quando os fluidos passam, pequenas quantidades do produto ficam presas nesses espaços mortos, levando ao crescimento bacteriano e à contaminação do lote. Nossa válvula de esfera sanitária de passagem total soldada utiliza sedes de preenchimento de cavidade moldadas com precisão e personalizadas. Esses assentos preenchem completamente o vazio ao redor da bola, não deixando nenhum lugar para os líquidos residuais se esconderem.

3. Extremidades soldadas com precisão

As extremidades soldadas são usinadas com tolerâncias exatas correspondentes aos padrões globais de tubulação (ASME BPE Série AM, DIN 11860 Faixa 2). As espigas de solda estendidas garantem que a geração de calor durante a soldagem TIG orbital não deforme ou derreta as vedações internas de PTFE, garantindo um ajuste perfeito para equipamentos de soldagem automática.

[Nossa válvula avançada: cavidade preenchida -> caminho de descarga linear -> zero zonas mortas]

Opções de atuação

A válvula de esfera sanitária de passagem total soldada pode ser fornecida para operação manual ou integrada a um sistema automatizado de controle de processo.

Para instalações automatizadas, o atuador deve ser selecionado de acordo com o torque necessário, frequência operacional, sinal de controle e posição de falha, em vez de simplesmente combinar o atuador com o tamanho nominal da válvula.

Implementação, instalação e precauções

A instalação adequada preserva as vantagens mecânicas de suas válvulas de alta pureza. Siga estas diretrizes de engenharia para garantir um comissionamento do sistema perfeito:

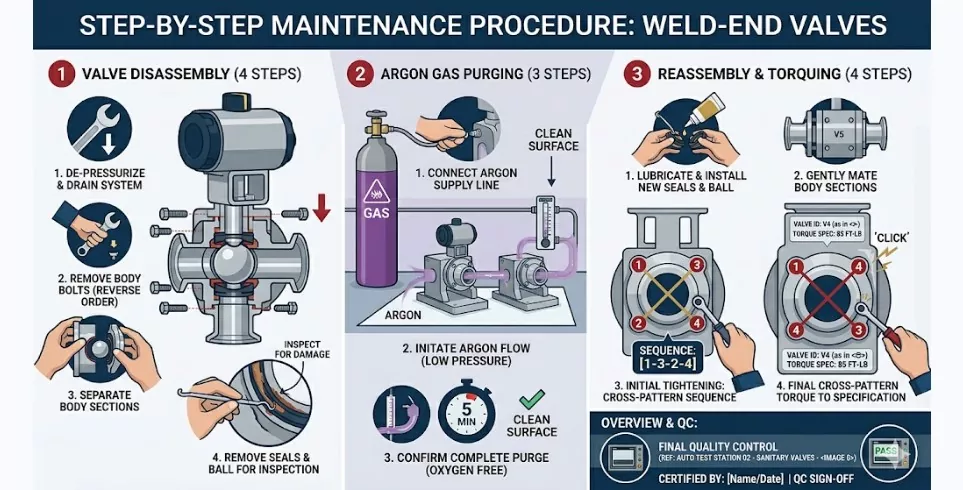

Preparação antes da soldagem: Antes de iniciar a soldagem TIG automática ou manual, a válvula de esfera sanitária de passagem total de solda deve ser completamente desmontada para evitar que o alto calor do arco distorça ou queime as sedes internas de PTFE e as vedações da haste. Apenas as duas tampas devem ser fixadas e soldadas na tubulação.

Por que escolher a DingYue?

Opções flexíveis de envio

Gerenciamos diariamente diversos pesos de remessa e requisitos de volume. Por exemplo, um pedido recente de médio porte em meados de 2026 apresentava um peso líquido de 890 kg embalado em caixas de transporte compactas. Para maximizar a segurança durante o transporte aéreo e marítimo internacional, a carga foi paletizada utilizando caixas padrão tratadas termicamente, elevando o peso bruto total para 930 kg e garantindo fácil manuseio por empilhadeiras padrão.

Quer você precise de carga inferior a um contêiner (LCL), carga completa de contêiner (FCL) ou frete aéreo urgente através dos principais transportadores internacionais (DHL, FedEx, UPS), nossa equipe de logística dedicada gerencia toda a documentação de exportação, documentos de desembaraço aduaneiro e rastreamento de carga para garantir uma entrega tranquila em suas instalações.

Perguntas frequentes

O que é uma válvula de esfera sanitária de passagem total soldada?

É uma válvula de esfera sanitária com passagem de fluxo em toda a porta e extremidades soldadas, projetada para instalação permanente em sistemas de tubulação higiênicos ou de alta pureza.

Qual é a vantagem de uma válvula esfera de passagem total?

Um projeto de passagem total permite que a passagem interna da esfera corresponda perfeitamente ao furo da tubulação quando totalmente aberta, ajudando a minimizar a restrição de fluxo em comparação com projetos de passagem reduzida.

Por que escolher uma conexão soldada em vez de uma conexão Tri-Clamp?

As conexões soldadas são adequadas para tubulações de processo permanente, onde são preferidas menos juntas destacáveis. As conexões Tri-Clamp são mais convenientes quando são necessárias desmontagens e manutenções frequentes.

A válvula é adequada para sistemas CIP?

Ele pode ser usado em sistemas CIP aplicáveis, desde que o tamanho da válvula, o material da sede, a temperatura, a pressão e os produtos químicos de limpeza sejam compatíveis com as condições reais do processo.

A válvula pode ser usada em sistemas biofarmacêuticos?

Sim. Configurações 316L aplicáveis, acabamentos de superfície sanitária e conexões soldadas podem ser especificados para sistemas de fluidos biofarmacêuticos de acordo com os requisitos do projeto.

O 316L está disponível?

Sim. O aço inoxidável 316L está disponível, com aço inoxidável 304 oferecido para configurações aplicáveis.

Quais materiais de assento estão disponíveis?

As opções disponíveis incluem PTFE, TFM 1600 e PTFE preenchido com cavidade. A escolha apropriada depende do meio e das condições operacionais.

Esta válvula de esfera sanitária pode ser automatizada?

Sim. Estão disponíveis opções de atuação manual, pneumática e elétrica. As configurações pneumáticas podem ser fornecidas normalmente fechadas, normalmente abertas ou de dupla ação.

A DingYue pode fornecer certificados de materiais?

Para pedidos aplicáveis, a DingYue pode fornecer relatórios de teste de materiais e rastreabilidade de número de calor para apoiar a verificação de materiais e documentação do projeto.
