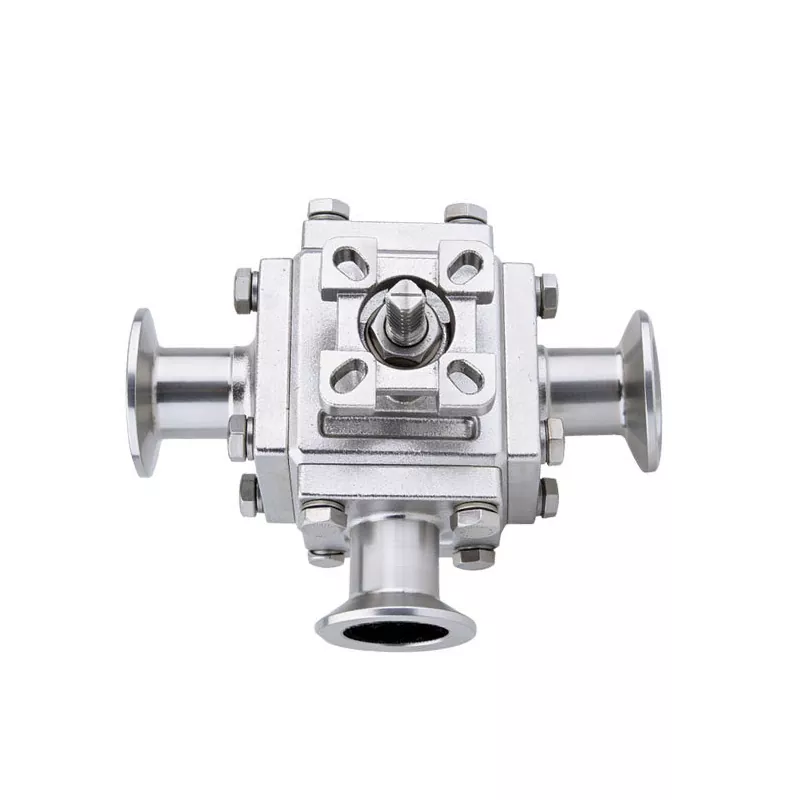

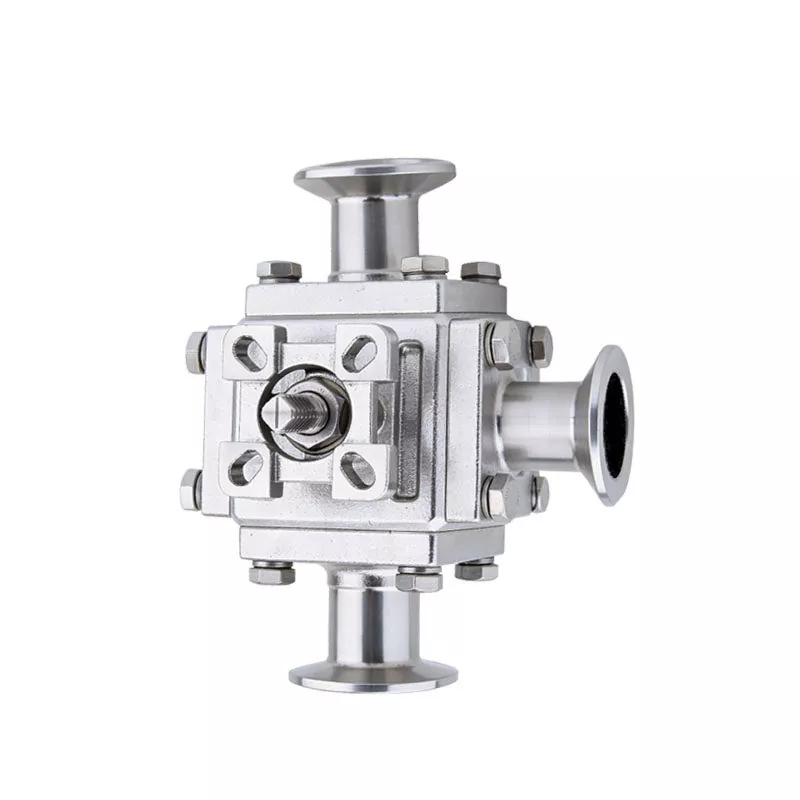

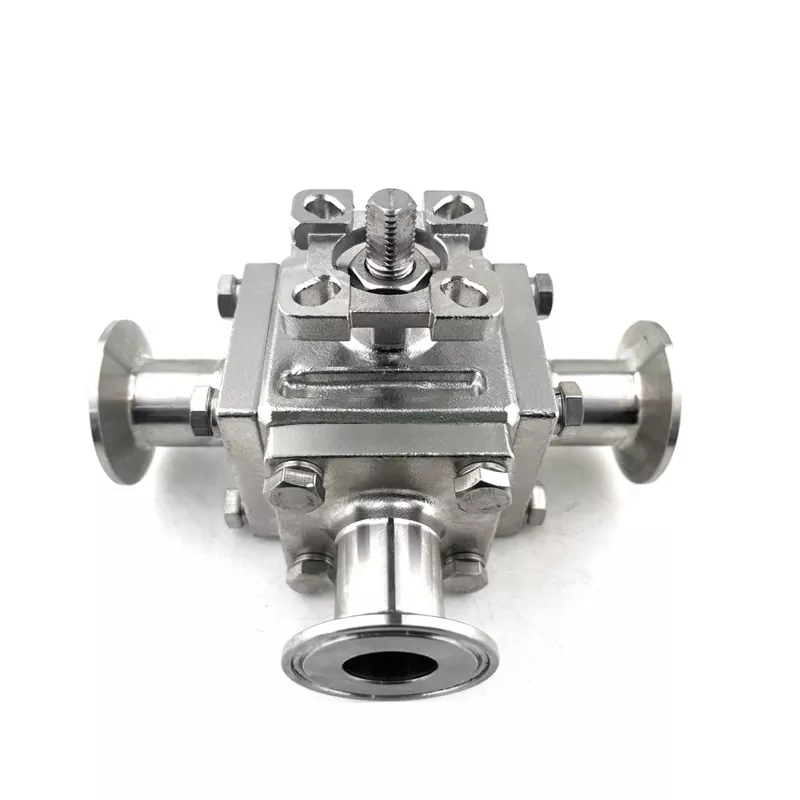

Válvula de esfera de braçadeira encapsulada de três vias

Nas linhas de processamento sanitário, o design da válvula afeta diretamente a eficiência da limpeza e o controle da contaminação. A Válvula Esfera de Fixação Encapsulada de Três Vias da DINGYUE é desenvolvida com uma estrutura encapsulada que ajuda a reduzir áreas de retenção de fluidos e protege peças críticas de vedação durante a operação. Sua conexão de braçadeira permite instalação e substituição mais rápidas em comparação com designs rosqueados tradicionais, facilitando a manutenção em sistemas de tubulação limpos com frequência. Adequada para produção de bebidas, equipamentos farmacêuticos e aplicações de circulação de líquidos de alta pureza, esta válvula oferece desempenho prático de comutação de fluxo, ao mesmo tempo que atende a requisitos rigorosos de higiene.

Especificações técnicas abrangentes

Qual válvula esfera de 3 vias você precisa?

Um guia simples para compradores não técnicos e gerentes de compras

Ambas as válvulas fazem um ótimo trabalho controlando as direções dos fluidos, mas são construídas de forma diferente por dentro. Aqui está uma análise simples e sem jargões para ajudá-lo a escolher o caminho certo para seu orçamento e sistema.

1. Válvula esférica de braçadeira encapsulada de três vias

Pense nesta válvula como um túnel reto e bem aberto. O orifício dentro da válvula é exatamente do mesmo tamanho da tubulação.

Fluxo máximo, resistência zero: como não há pontos estreitos, o líquido se move perfeitamente e suavemente. Suas bombas não precisam trabalhar muito e você perde pressão zero.

Melhor para líquidos espessos: Se o seu líquido for espesso (como molho, pasta ou gel) ou contiver partículas minúsculas, esta é a sua melhor escolha porque absolutamente nada fica preso.

Super fácil de limpar: Como o interior é totalmente plano e reto, seu sistema de limpeza (CIP/SIP) pode limpar facilmente lotes antigos sem zonas mortas.

A compensação: o pesado corpo quadrado usa mais aço inoxidável de alta qualidade, tornando-o mais pesado e mais caro.

2. Válvula esfera de 3 vias com inclinação de furo reduzido

Dentro desta válvula, a parte do meio (a esfera) é ligeiramente mais estreita que o seu tubo. Para manter tudo funcionando bem, construímos uma inclinação suave e gradual (como um pequeno escorregador) conectando o meio às duas extremidades.

Drenagem 100% completa: O design de inclinação integrado é um salva-vidas. Quando você desliga o sistema ou dá descarga, qualquer líquido restante desliza naturalmente para baixo e é drenado completamente. Nenhuma poça restante ou fluido estagnado dentro da válvula.

Grande economia (alto ROI): Como as peças principais são um pouco menores, a válvula é mais leve e muito mais econômica. Oferece desempenho sanitário premium por um preço mais baixo.

Melhor para líquidos e gases transparentes: Perfeito para água pura, ar, gases ou fluidos de resfriamento de data centers, onde uma pequena mudança na largura do fluxo não afeta o desempenho.

Tabela de comparação rápida

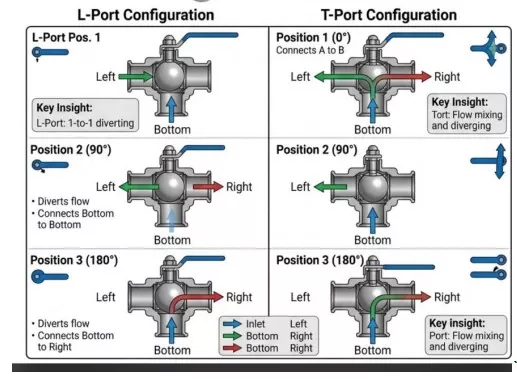

As válvulas multiportas permitem que os engenheiros simplifiquem redes de tubulação complexas, substituindo múltiplas válvulas unidirecionais por um único conjunto multiportas. A válvula esférica com braçadeira encapsulada de três vias está disponível em duas configurações de porta distintas – porta L ou porta T – para atender a uma ampla variedade de necessidades de mistura e distribuição de fluidos de processo.

Configuração L-Port (Válvula Desviadora)

O design da porta L é usado principalmente para desviar fluido de uma única linha de abastecimento para uma das duas direções alternativas. Quando a alavanca ou atuador gira $90^\circ$, o caminho de fluxo interno muda perfeitamente da porta de saída A para a porta de saída B. É impossível conectar todas as três portas simultaneamente em uma configuração de porta L, tornando-a a escolha ideal para isolar equipamentos de backup ou alternar caminhos de fluido entre dois tanques de armazenamento separados.

Configuração T-Port (Válvula de Mistura e Mistura)

O design da porta T oferece a máxima flexibilidade do sistema. Ela pode funcionar como uma válvula desviadora, uma válvula misturadora ou um bloco de passagem totalmente aberto. Uma válvula de porta T pode conectar todas as três portas de tubulação de uma só vez, permitindo combinar dois fluxos de processo separados em uma única linha de fluido misturado. Além disso, girar a esfera da válvula permite isolar linhas individuais ou manter o fluxo total de três vias, proporcionando aos engenheiros de controle total flexibilidade ao projetar redes de fluidos complexas.

Perguntas frequentes

P: Por que é necessária uma sede encapsulada para processamento de alta pureza?

R: Uma sede de válvula esférica com braçadeira encapsulada de três vias padrão veda apenas ao redor das portas de entrada e saída, deixando um pequeno espaço aberto entre a esfera e o alojamento da válvula. O fluido do processo pode infiltrar-se nesta cavidade e ficar estagnado. Uma sede encapsulada preenche completamente esse espaço vazio, garantindo que nenhum meio fique preso dentro do corpo da válvula.

P: Esta válvula pode lidar com a esterilização a vapor em alta temperatura?

R: Sim. Quando construídas com nossas sedes de polímero TFM 1600 premium, nossas válvulas operam de forma confiável em temperaturas contínuas de até US$ 180^\circ\text{C}$, tornando-as totalmente compatíveis com os ciclos de limpeza térmica padrão Clean-In-Place (CIP) e Steam-In-Place (SIP).

P: Os documentos completos de rastreabilidade do material estão incluídos na remessa?

R: Sim. Cada remessa inclui relatórios de teste de material (MTRs) abrangentes EN 10204 3.1 mostrando a composição química exata e os dados de teste físico para todas as peças de aço inoxidável, garantindo rastreabilidade total até o fundido de aço original.

Serviço pós-venda dedicado e suporte de garantia

Nosso relacionamento com sua equipe não termina quando a remessa sai de nossa fábrica. Apoiamos cada produto que construímos com um sistema de suporte abrangente projetado para manter suas linhas de produção funcionando perfeitamente:

1）Garantia abrangente: Cada válvula inclui uma garantia estrutural padrão de 12 meses cobrindo materiais e qualidade de fabricação.

2）Peças de reposição prontas para envio: Mantemos um grande estoque de kits de assentos de reposição, gaxetas de haste e anéis de vedação em nosso depósito, o que nos permite enviar peças de manutenção rapidamente para minimizar o tempo de inatividade de suas instalações.

3）Suporte técnico responsivo: Nossa experiente equipe de suporte de engenharia está disponível por e-mail ou videochamada para ajudar sua equipe com dúvidas de instalação, configuração do atuador ou solução de problemas de manutenção de rotina.
