Válvula de esfera sanitária de 3 vias

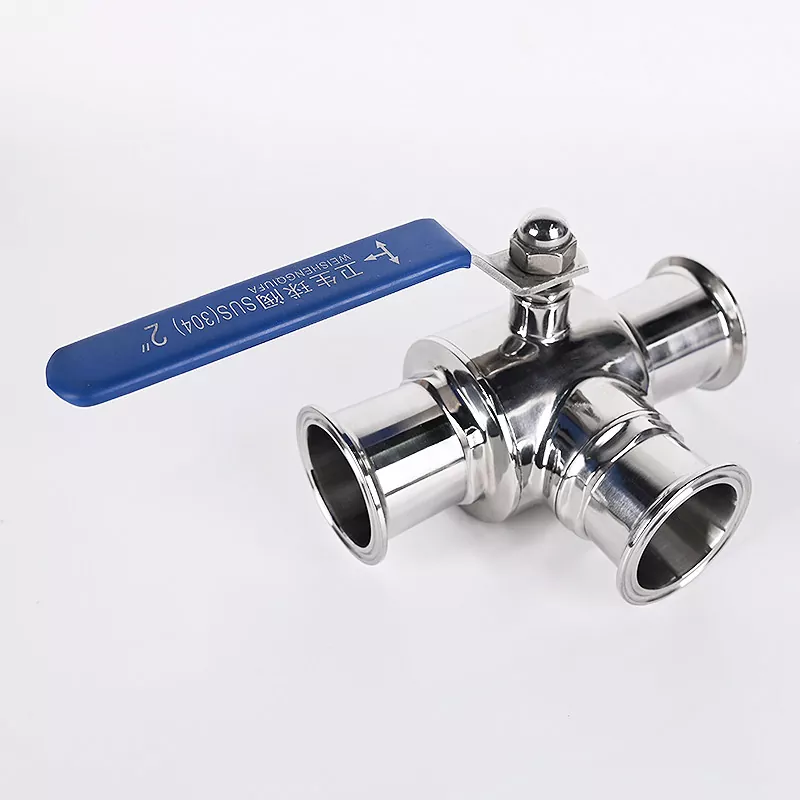

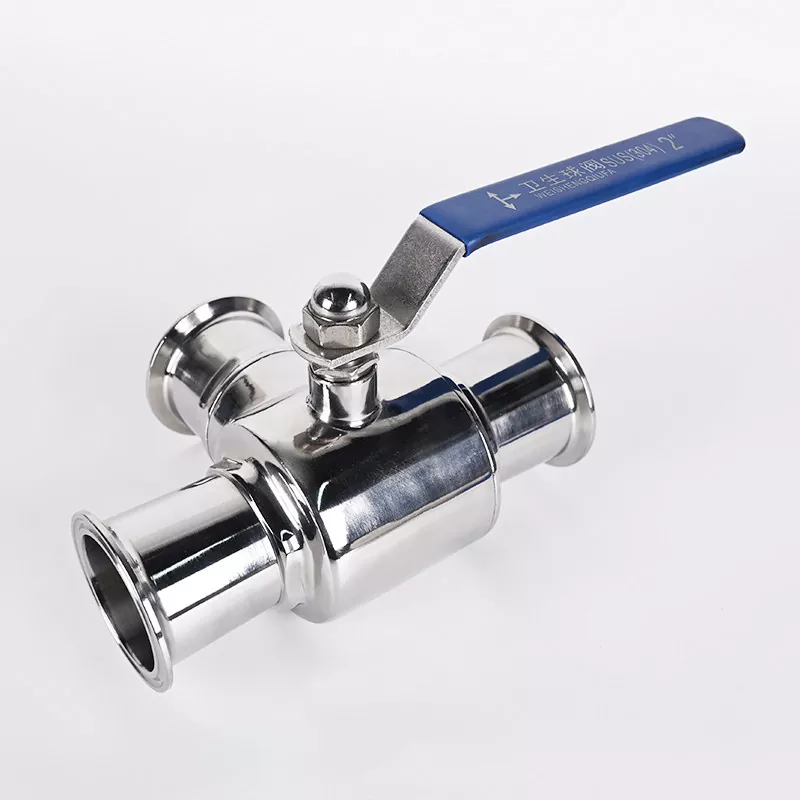

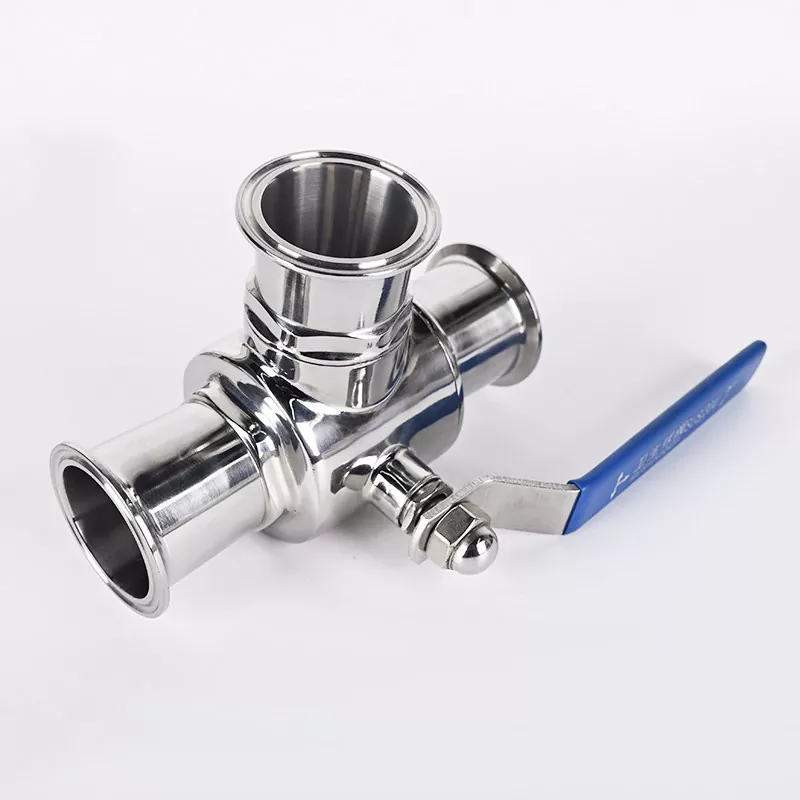

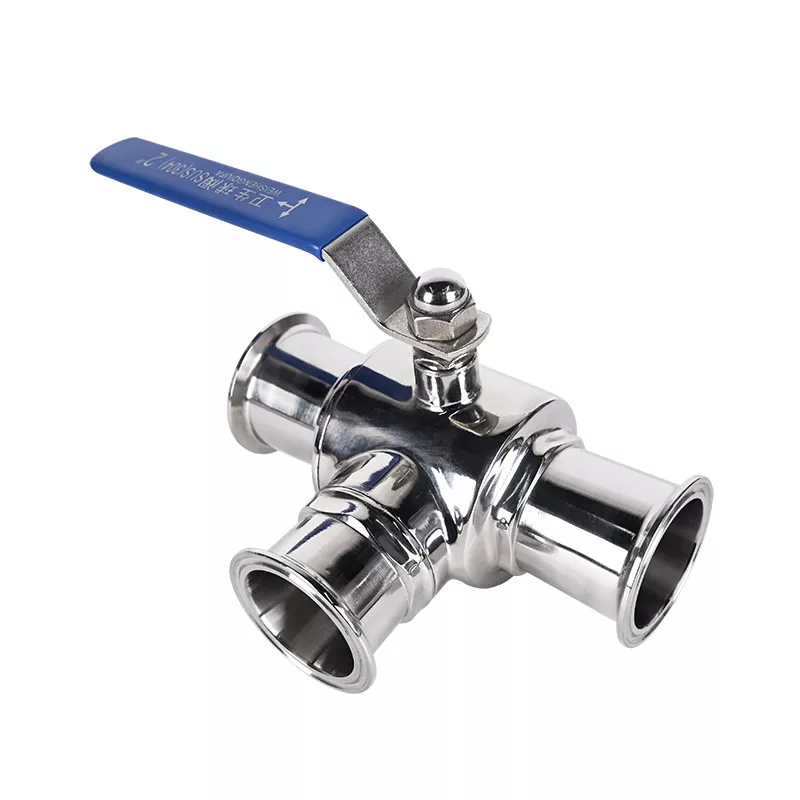

Projetada para aplicações que exigem controle flexível da direção do fluxo, a válvula esférica sanitária de 3 vias DINGYUE permite o desvio ou mistura de meios através de configurações de porta T e porta L. Fabricada com aço inoxidável usinado com precisão e acabamento superficial higiênico, a válvula ajuda a reduzir a retenção de resíduos e atende aos exigentes requisitos de limpeza em ambientes estéreis e de alta pureza. É adequado para instalação em tubulações biofarmacêuticas, sistemas de processamento de laticínios, linhas de produção de bebidas e outros equipamentos de manuseio de fluidos sanitários onde a operação estável e a prevenção de contaminação são essenciais.

Especificações Técnicas Principais

Vantagens do produto e destaques de engenharia

Por que os engenheiros de processo especificam nossa válvula de esfera sanitária de 3 vias em vez de alternativas de baixo custo? Tudo se resume à integridade estrutural e ao custo total de propriedade (TCO) de longo prazo.

Projeto de preenchimento de cavidade real: A válvula de esfera sanitária padrão de 3 vias deixa um espaço entre a esfera e o corpo da válvula. O fluido fica preso nesta cavidade, estraga e contamina os lotes subsequentes. Nossa válvula utiliza enchimentos de PTFE moldados sob medida que ocupam completamente esse vazio, não deixando espaço para estagnação do produto.

Base de montagem direta ISO 5211: Não são necessários suportes ou ligações extras para automatizar. Você pode aparafusar um atuador elétrico ou pneumático diretamente na parte superior da válvula, reduzindo a área ocupada, o peso e a folga mecânica do sistema.

Melhores práticas de instalação, operação e manutenção

Para maximizar a vida útil de suas válvulas de processo sanitário, siga estas diretrizes simples de engenharia.

1) Alinhamento: Certifique-se de que as tubulações adjacentes estejam perfeitamente alinhadas e apoiadas. Forçar o aperto de uma conexão tri-clamp pode causar tensão no corpo da válvula, causando desgaste prematuro da vedação.

2) Precauções de soldagem: Se você estiver usando variantes de extremidade com solda de topo, desmonte a válvula completamente antes de soldar. O calor gerado durante a soldagem orbital derreterá as sedes e vedações internas de PTFE.

Nosso compromisso pós-venda

Garantia de 18 meses: Oferecemos uma garantia estendida de 18 meses a partir da data de envio para todos os componentes estruturais.

Resposta rápida de peças sobressalentes: Mantemos um estoque permanente de vedações, esferas e alças de reposição. Os kits de substituição são enviados dentro de 24 horas após a solicitação.

Solução técnica de problemas: Nossa equipe de engenharia está disponível para consultas por vídeo para auxiliar seus mecânicos no local com calibração de automação ou dúvidas de instalação.

Perguntas frequentes

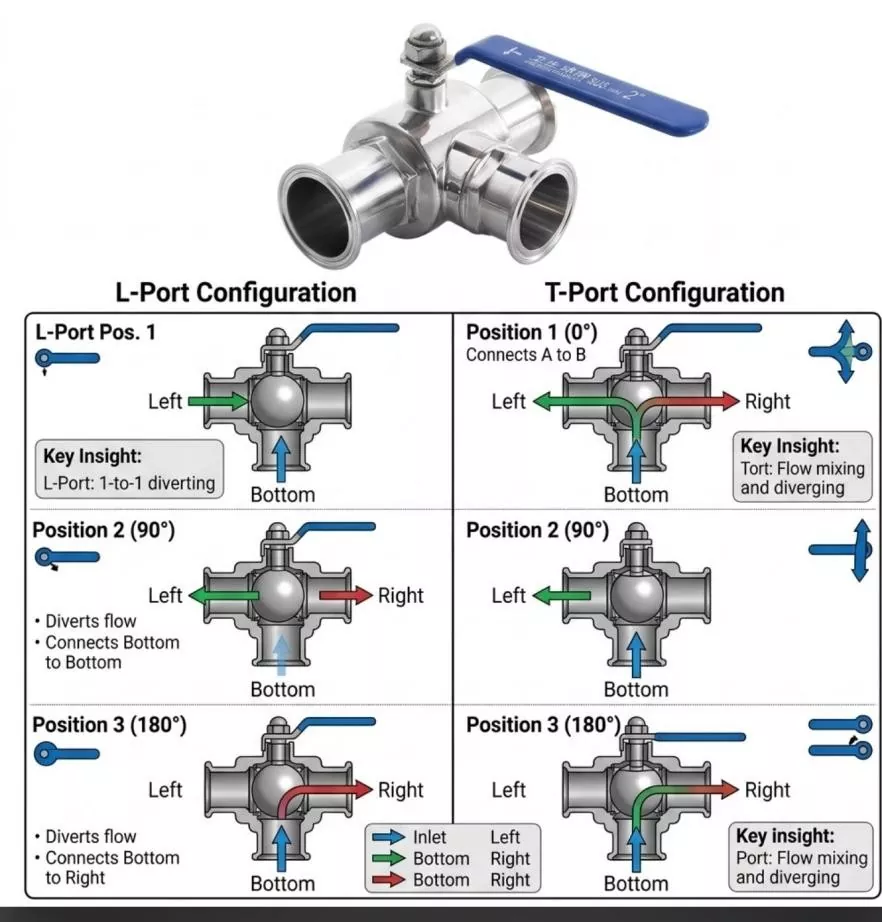

P: Qual é a principal diferença operacional entre uma configuração de porta L e uma porta T?

R: Uma válvula de esfera sanitária de 3 vias com porta L é usada estritamente para desviar o fluxo de uma entrada comum para uma das duas saídas (ou vice-versa). Não é possível conectar todas as três portas ao mesmo tempo. Uma válvula de porta T pode misturar dois fluxos de fluido, desviar um fluxo em duas direções simultaneamente ou atuar como uma linha direta enquanto fecha a terceira porta.

P: Vocês fornecem dados de rastreamento e rastreabilidade de materiais para controle de lote?

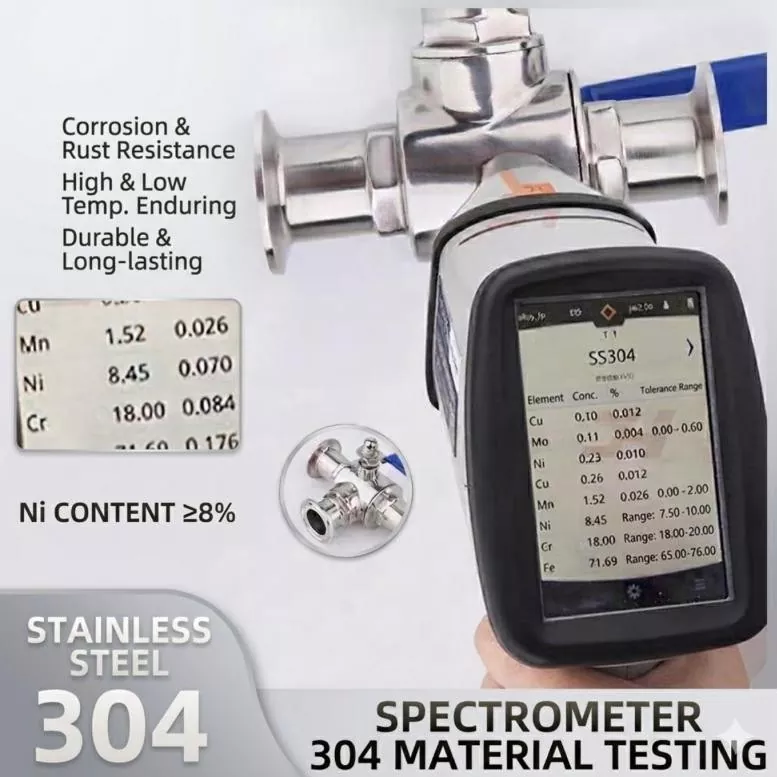

R: Absolutamente. Cada corpo de válvula é estampado com um número de aquecimento exclusivo. Fornecemos relatórios completos de teste de material (MTR) EN 10204 3.1 e declarações de conformidade da FDA para todas as vedações de polímero com sua documentação de envio.

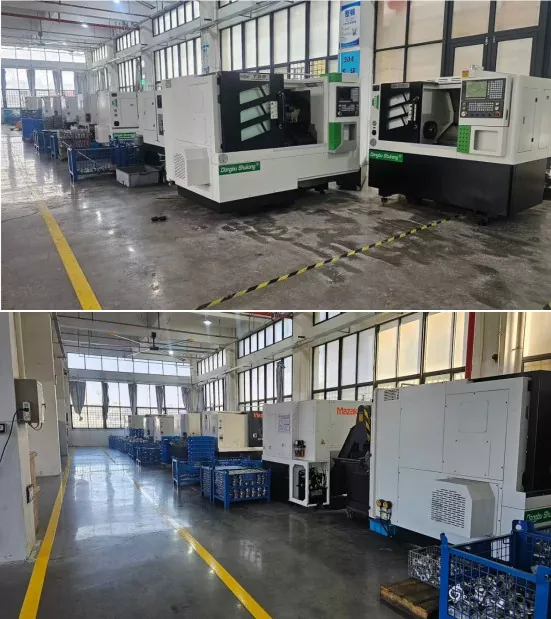

Oficina de Fabricação Avançada

Se você odeia peças de encanamento que não cabem corretamente ou vazam, você vai adorar nossos produtos. Todas as nossas peças são fabricadas por máquinas de computador inteligentes e fechadas. Eles cortaram o aço com incrível precisão, até uma pequena fração de polegada. Quando você aparafusa nossos acessórios, eles travam perfeitamente. Isso torna seu trabalho muito mais fácil.

Controle de qualidade ＆ Rugosidade

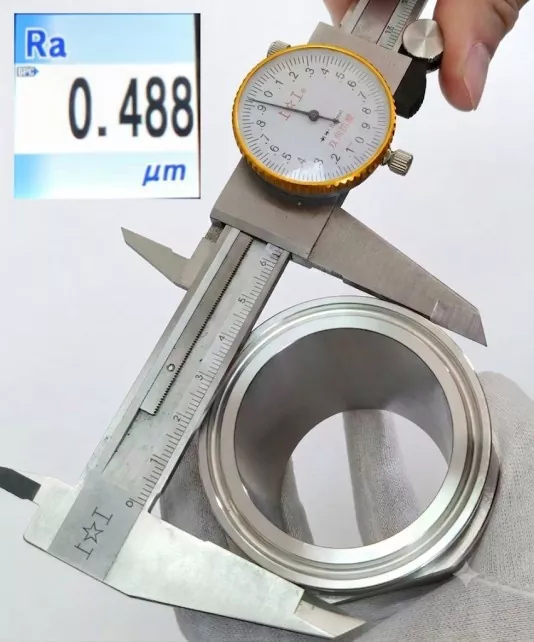

Projetado para confiabilidade, fabricado com perfeição. Nosso protocolo de controle de qualidade pós-produção abrange as principais dimensões geométricas – altura, diâmetro externo e diâmetro interno – além da avaliação do acabamento superficial interno. Cada peça deve atingir uma classificação de rugosidade superficial inferior a Ra 0,8 µm, garantindo dinâmica de fluido ideal e atrito mínimo. Somente os produtos que passam pelo nosso portão de qualidade abrangente são embalados e enviados à sua porta.
