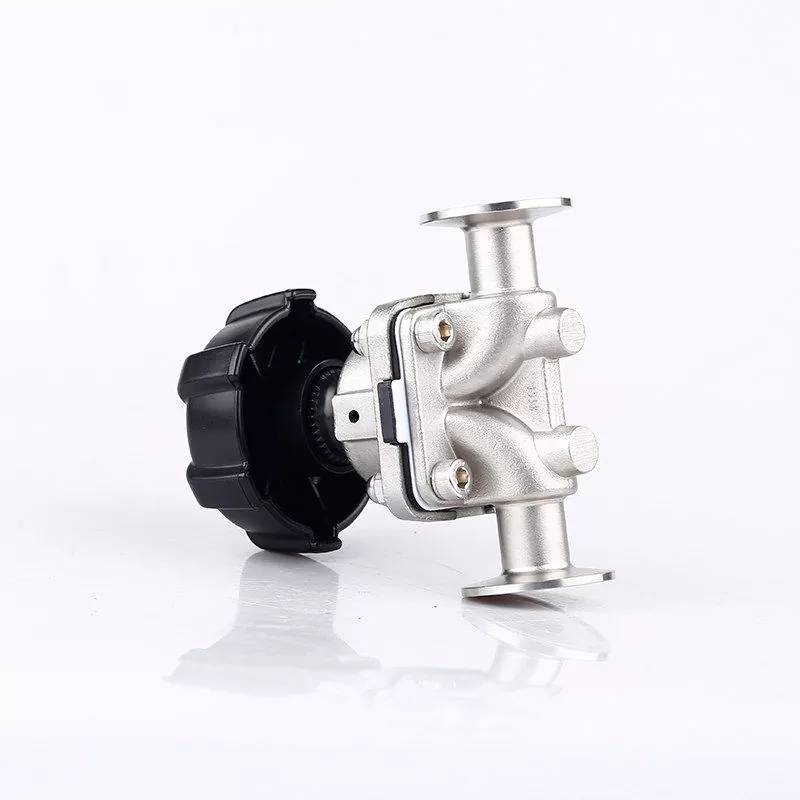

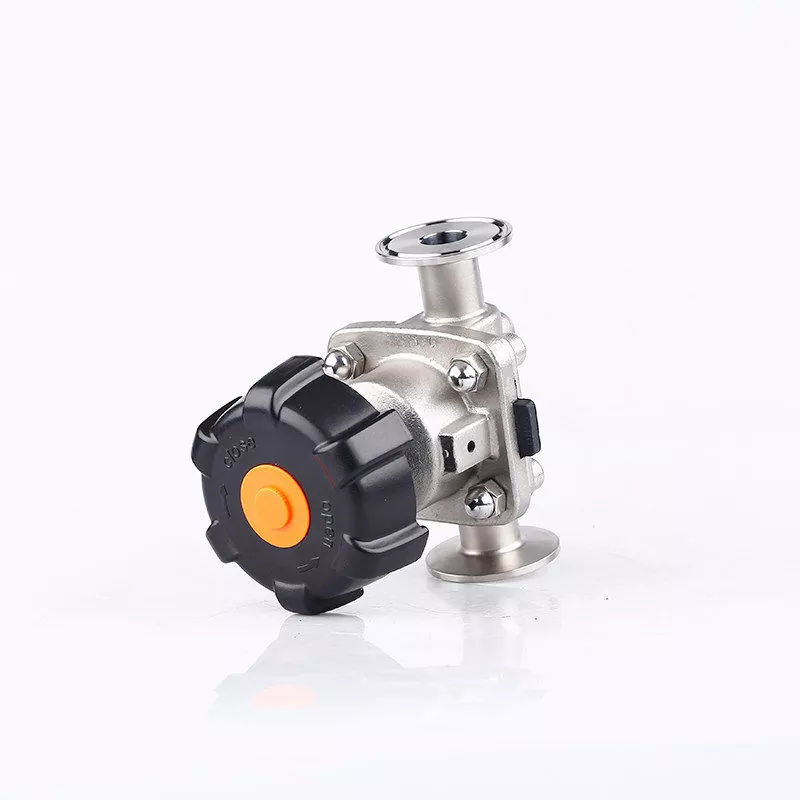

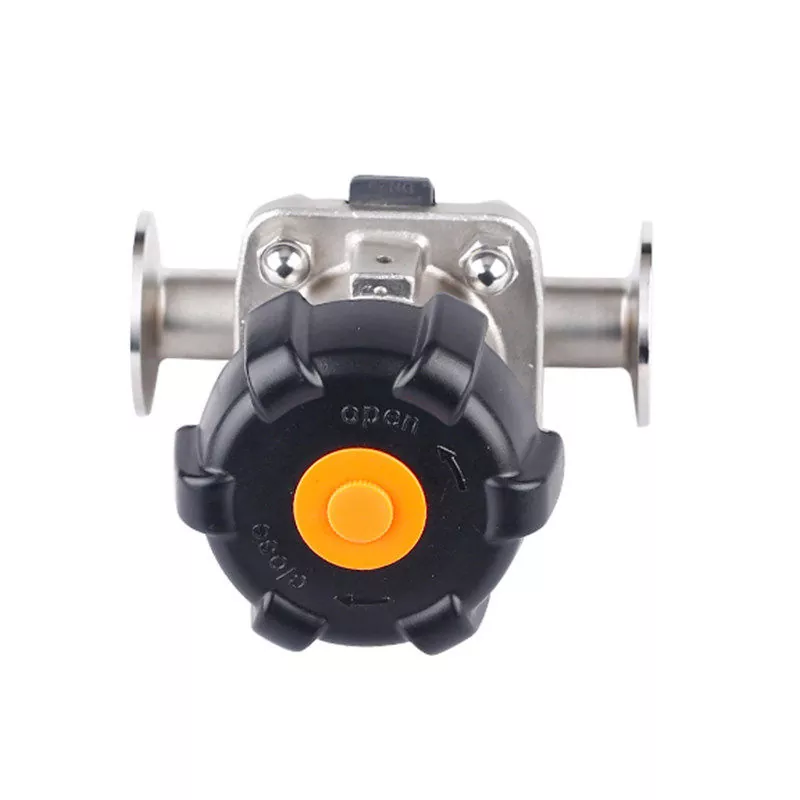

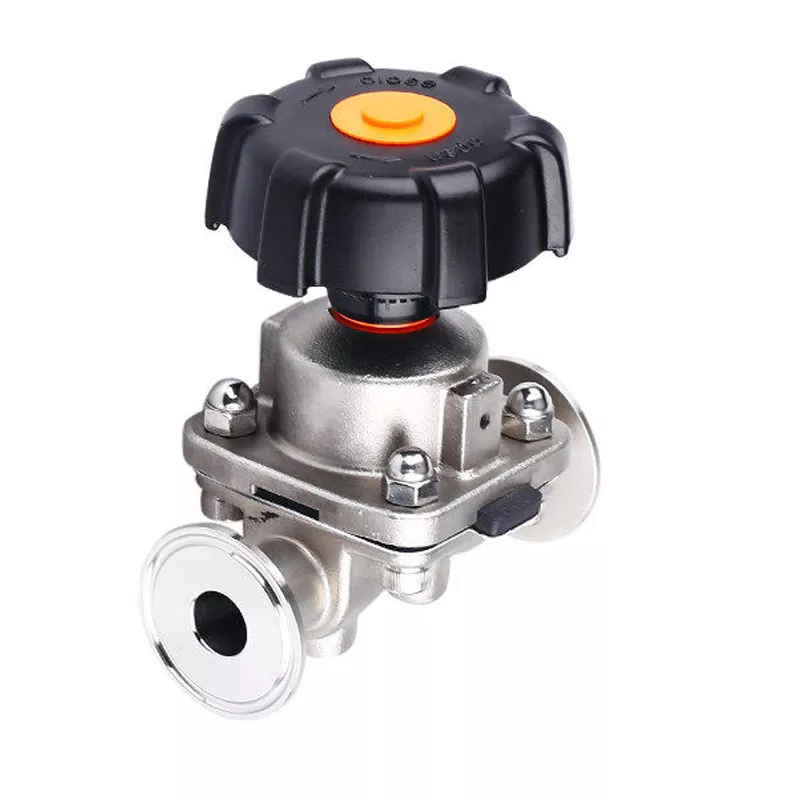

Válvula de diafragma com três braçadeiras

Manter um caminho de fluido limpo é fundamental em indústrias onde mesmo uma pequena contaminação pode afetar a qualidade da produção. A válvula de diafragma DINGYUE com três braçadeiras apresenta uma estrutura de isolamento baseada em diafragma que separa o mecanismo operacional do meio do processo, reduzindo o risco de vazamento e contaminação do produto. Com um design de conexão de braçadeira sanitária, a válvula suporta instalação, limpeza e manutenção convenientes em sistemas de tubulação estéreis. Fabricado para aplicações que incluem processamento farmacêutico, produção de alimentos e bebidas e sistemas de refrigeração líquida para data centers, ele fornece regulação de fluxo estável e isolamento confiável de meios sob rigorosos requisitos de higiene.

Especificações Técnicas

Uma válvula de diafragma com três braçadeiras é tão boa quanto seus materiais. Usamos matérias-primas rastreáveis ​​e certificadas para garantir máxima resistência à corrosão e longevidade.

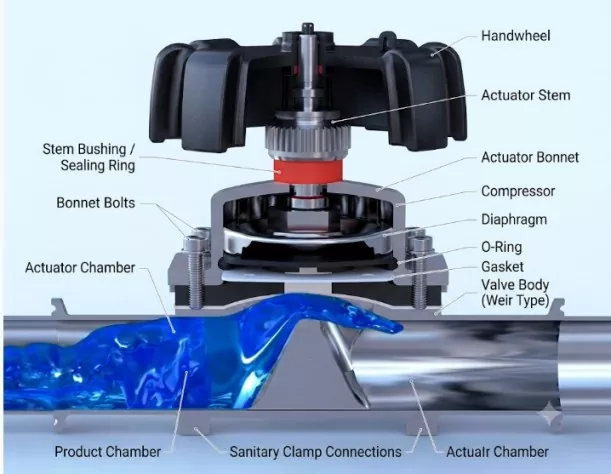

Como funciona uma válvula de diafragma com três braçadeiras

Uma válvula de diafragma com três braçadeiras é um tipo especial de válvula que usa uma peça flexível de borracha/plástico (chamada diafragma) para separar o caminho do fluido do interior da parte superior da válvula. Este design mantém tudo limpo e seguro.

Veja como funciona passo a passo:

Para abrir: Ao girar o volante, ele puxa a haste e o compressor para cima. O diafragma flexível sobe com eles, saindo da sede da válvula. Fluidos (como água, gás ou produtos químicos) agora podem fluir suavemente através da válvula quase sem resistência ou perda de pressão.

Para Fechar: Ao girar o volante no sentido oposto, ele empurra a haste e o compressor para baixo. Isto pressiona o diafragma firmemente contra a sede da válvula, criando uma vedação perfeita. Ele interrompe completamente o fluxo, garantindo um desempenho 100% livre de vazamentos

Para ajustar o fluxo: Você também pode deixar o volante na posição intermediária. Isso permite controlar e ajustar a quantidade de fluido que passa, o que é muito útil para gerenciar taxas de fluxo.

Principais benefícios

Separação Total: O diafragma separa completamente o fluido das partes móveis da válvula (como a haste). Isso significa que o fluido não enferrujará nem danificará a válvula, e a válvula não contaminará o fluido.

Limpo e higiênico: O interior do corpo da válvula é super liso, sem cantos mortos onde a sujeira possa se esconder. É muito fácil de limpar e higienizar, o que o torna perfeito para as indústrias de alimentos, bebidas e farmacêutica (medicina).

Excelente vedação: O diafragma flexível cria sempre uma vedação hermética. Mesmo que o seu fluido contenha pequenas partículas sólidas, fibras ou seja muito espesso (viscoso), a válvula ainda pode fechar completamente sem ficar presa.

Anticorrosão: O corpo da válvula e o diafragma podem ser feitos de diferentes materiais para atender às suas necessidades, permitindo lidar com vários líquidos agressivos ou corrosivos com segurança.

Nossa garantia de serviço

Garantia: Garantia sem complicações de 18 meses para todos os corpos de válvulas.

Suporte Técnico: Linha direta de engenharia 24 horas por dia, 7 dias por semana. Peças de reposição gratuitas fornecidas dentro de 48 horas se ocorrer algum defeito de fabricação.

Perguntas frequentes

Q1: Qual é a classificação de temperatura máxima para suas válvulas de diafragma tri-clamp?

R: Depende do material do diafragma. O EPDM padrão suporta até 130°C, enquanto nossos diafragmas combinados de PTFE/TFM premium podem suportar vapor contínuo até 150°C.

P2: Posso obter rastreabilidade total do material para auditorias farmacêuticas?

R: Absolutamente. Cada remessa vem com certificados de material EN 10204 3.1, cartas de conformidade da FDA e relatórios de inspeção de rugosidade superficial.

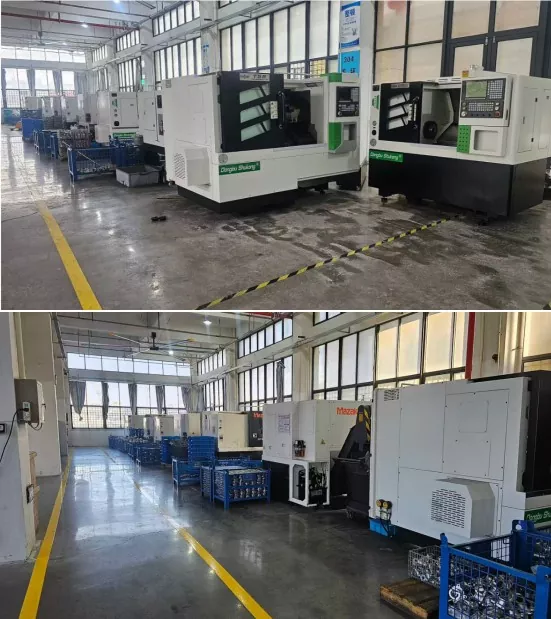

Oficina de Fabricação Avançada
