Válvula pneumática de diafragma

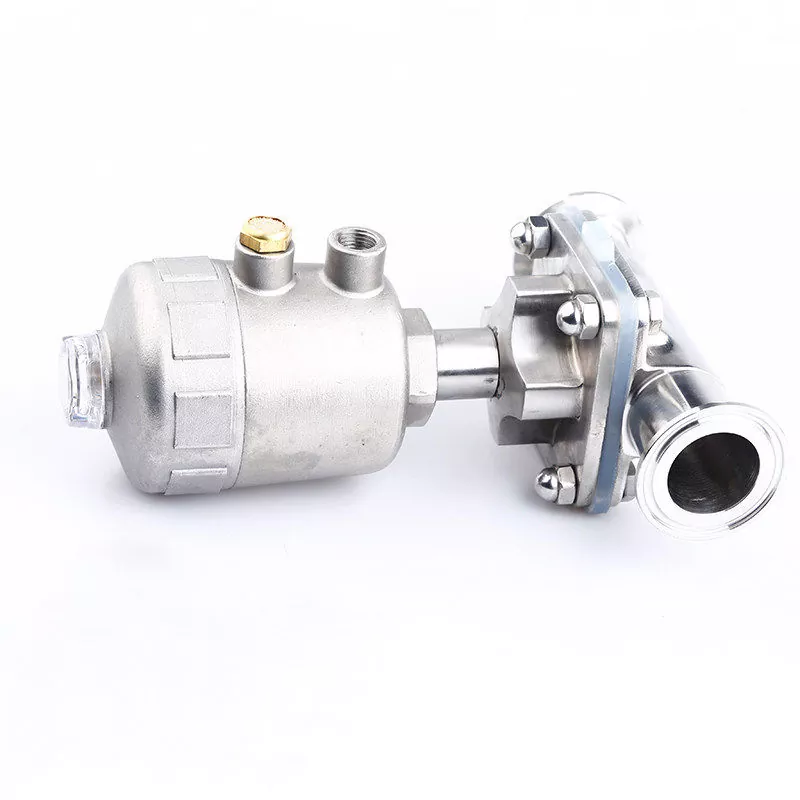

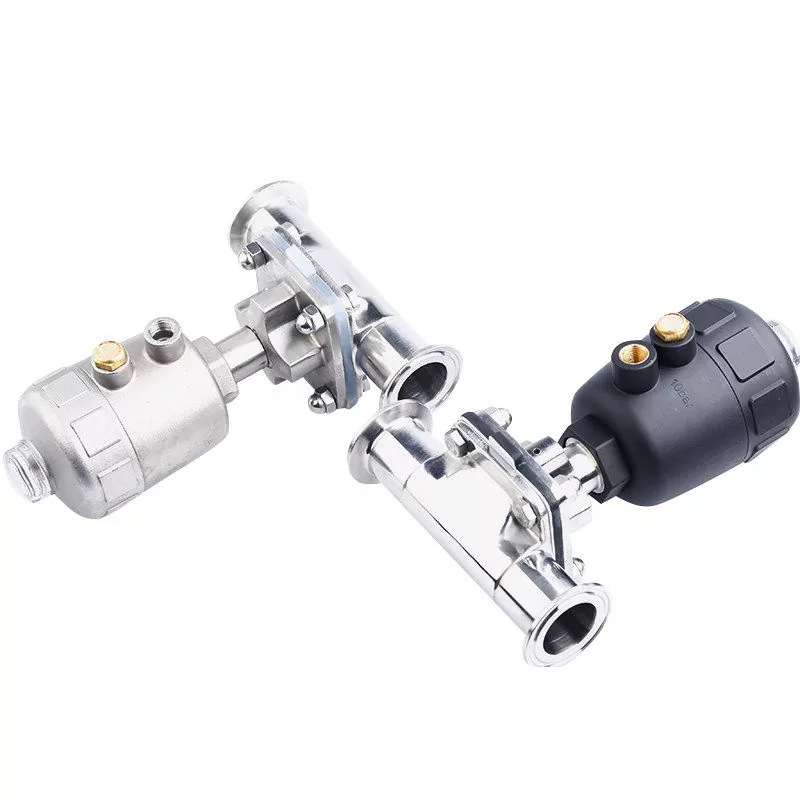

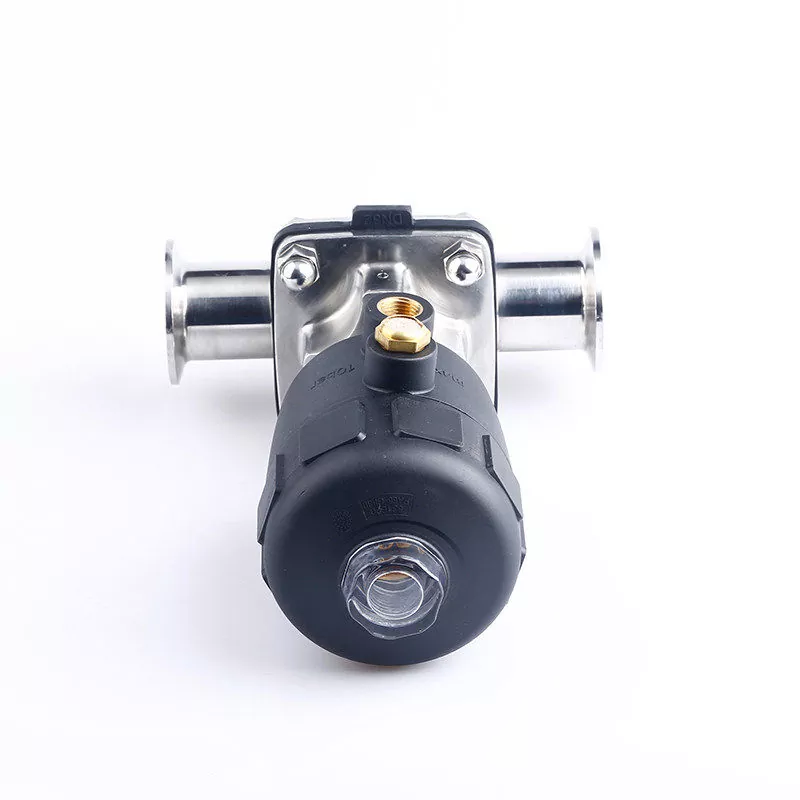

A válvula pneumática de diafragma DINGYUE foi desenvolvida para linhas de processo onde o ajuste preciso do fluxo e a limpeza rigorosa são igualmente importantes. Acionado por um atuador pneumático, permite abertura e fechamento automáticos, mantendo um controle suave do meio sem operação manual. A construção em aço inoxidável, o design higiênico do diafragma e a estrutura de fácil manutenção o tornam adequado para equipamentos de processamento estéreis, sistemas CIP e circuitos de resfriamento de alta pureza em instalações avançadas. Cada válvula é fabricada sob rigoroso controle de qualidade para suportar um desempenho consistente em ambientes industriais exigentes.

Detalhes da especificação

Como funciona um atuador pneumático?

Um atuador pneumático utiliza ar comprimido para controlar o movimento de abertura e fechamento de uma válvula, substituindo a operação manual pelo controle automático. Em um sistema de válvula de diafragma, o atuador gera a força necessária para mover o diafragma para cima ou para baixo, permitindo o fechamento preciso do fluido e a regulação do fluxo.

O mecanismo de funcionamento é baseado em três componentes principais:

· Câmara de Ar – Recebe ar comprimido e converte a pressão do ar em força mecânica.

· Pistão – Move-se sob pressão de ar para acionar a haste da válvula.

· Conjunto de mola – Fornece força de retorno em atuadores de ação simples.

Para aplicações sanitárias, o atuador normalmente fechado de ação simples é comumente selecionado porque fornece proteção de desligamento automático quando o fornecimento de ar é interrompido.

Processo de trabalho do atuador normalmente fechado de ação simples

1. Sem fornecimento de ar: posição fechada da válvula

Quando o ar comprimido não é fornecido, a mola interna permanece na posição estendida e empurra a haste do atuador para baixo.

A força descendente pressiona o diafragma firmemente contra a sede da válvula, mantendo a válvula pneumática do diafragma fechada e evitando o fluxo do meio.

Este design normalmente fechado (NC) fornece uma função à prova de falhas. Se a linha de produção perder pressão de ar inesperadamente, a válvula retornará automaticamente à posição fechada, ajudando a evitar vazamentos, perda de produto e riscos de contaminação em processos sensíveis.

2. Fornecimento de ar ativado: posição de abertura da válvula

Quando o sistema de controle envia um sinal operacional, o ar comprimido entra na câmara do atuador e cria pressão no pistão.

A força do ar empurra o pistão para cima enquanto comprime a mola dentro do atuador. À medida que o pistão se move, a haste conectada afasta o diafragma da superfície de vedação, permitindo que o fluido flua através da tubulação.

Essa operação automática permite resposta mais rápida, controle remoto e movimento consistente da válvula em sistemas de produção que exigem ciclos frequentes.

3. Fornecimento de ar liberado: a válvula retorna à posição fechada

Quando o ar comprimido é liberado, a pressão dentro da câmara do atuador diminui.

Sem a pressão do ar mantendo o pistão na posição, a mola retorna ao seu estado original e empurra o pistão e a haste para baixo. O diafragma volta para a sede da válvula, fechando a válvula e interrompendo o fluxo do fluido.

Esta função de reinicialização automática garante que a válvula retorne a uma posição fechada segura após cada ciclo de operação.

Opção de atuador de dupla ação

Um atuador de dupla ação opera de maneira diferente de um projeto de retorno por mola. Em vez de usar uma mola de retorno, ele depende de ar comprimido fornecido a ambos os lados do pistão.

· Abertura: O ar entra na câmara inferior e empurra o pistão para cima para abrir a válvula.

· Fechamento: O ar entra na câmara superior e empurra o pistão para baixo para fechar a válvula.

Como ambos os movimentos são alimentados pela pressão do ar, os atuadores de dupla ação podem fornecer velocidades de abertura e fechamento mais rápidas sem a resistência de uma mola. Eles são adequados para sistemas automatizados onde o fornecimento contínuo de ar está disponível e é necessária uma resposta rápida da válvula.

Escolhendo o atuador certo para o seu sistema

Os atuadores de ação simples são preferidos para processos sanitários onde o desligamento de segurança é importante, enquanto os atuadores de dupla ação são frequentemente escolhidos para automação de alta frequência que exige operação mais rápida.

A seleção correta do atuador depende de fatores como projeto do sistema, disponibilidade de ar, frequência operacional e requisitos de segurança do processo.

Processo de Produção

· Forjamento de precisão: Usamos aço inoxidável de alta qualidade para forjar o corpo da válvula pneumática de diafragma.

· Usinagem de alta precisão: Usamos máquinas CNC para moldar o caminho do fluxo e polir a superfície interna até obter um acabamento espelhado. Isso cria um design sem pernas mortas que é fácil de limpar.

· Produção de Diafragma: O “coração” da válvula diafragma pneumática é um diafragma composto (PTFE + Borracha). Ele foi projetado para ser resistente a produtos químicos e muito flexível para uso a longo prazo.

· Testes rigorosos: Todas as peças são montadas em uma sala limpa e passam por testes de alta pressão para garantir vazamento zero.

Por que são necessários diferentes tipos de válvulas sanitárias?

Num sistema de fluidos sanitários, as válvulas fazem muito mais do que simplesmente iniciar ou parar o fluxo. Diferentes processos de produção envolvem diferentes características de meios, requisitos de higiene, condições de pressão e procedimentos de limpeza. Uma válvula adequada para produção farmacêutica estéril pode não ser a escolha certa para uma linha de transferência de bebidas ou um sistema de produtos de alta viscosidade.

É por isso que as indústrias usam diferentes designs de válvulas sanitárias. Cada estrutura é desenvolvida para resolver desafios específicos do processo, equilibrando limpeza, eficiência de fluxo, requisitos de manutenção e confiabilidade operacional.

1. Válvulas de diafragma sanitárias – para aplicações críticas de higiene

Nos processos farmacêuticos, biotecnológicos e outros processos de alta pureza, a prevenção da contaminação é a primeira prioridade. As válvulas de diafragma sanitárias são projetadas para aplicações onde mesmo pequenas quantidades de meio retido podem afetar a qualidade do produto.

O diafragma cria uma separação selada entre o mecanismo da válvula e o fluido do processo. Esta estrutura reduz as áreas onde o líquido pode permanecer preso e facilita a limpeza da válvula através de procedimentos CIP ou SIP. Para transferência de meios estéreis, sistemas de água purificada e processos biológicos sensíveis, as válvulas de diafragma fornecem uma solução confiável para manter a integridade do processo.

Em comparação com outros designs de válvula, as válvulas de diafragma são geralmente preferidas para limpeza, em vez de manuseio de fluxo para serviços pesados. São mais adequados para condições de pressão moderada e aplicações onde o controle de higiene é mais importante do que a capacidade máxima de fluxo.

2. Válvulas Borboleta Sanitárias – Para Transferência Eficiente de Fluidos de Grande Volume

As linhas de produção de alimentos, bebidas e laticínios geralmente exigem a movimentação diária de grandes quantidades de líquidos através de tubulações. Nessas aplicações, as válvulas borboleta sanitárias são amplamente utilizadas porque proporcionam controle eficiente de vazão com estrutura simples e compacta.

O design leve os torna práticos para tamanhos de tubos maiores, enquanto a operação rápida de um quarto de volta permite abertura e fechamento rápidos durante os ciclos de produção e limpeza. Eles são comumente instalados em tanques de armazenamento, tubulações de transferência e sistemas CIP onde operação confiável e fácil manutenção são importantes.

Em comparação com as válvulas de diafragma, as válvulas borboleta oferecem uma opção mais econômica para tubulações sanitárias de grande diâmetro. Contudo, o disco permanece dentro da passagem de fluxo durante a operação, o que pode criar uma leve resistência ao fluxo. Para aplicações ultrapuras que exigem o menor risco possível de retenção de fluidos, outros designs de válvula podem ser mais adequados.

3. Válvulas de esfera sanitárias – para manuseio de meios viscosos e de alto fluxo

Nem todos os sistemas sanitários lidam com líquidos de baixa viscosidade, como a água. Muitos processos alimentares e industriais envolvem produtos mais espessos, incluindo xaropes, molhos, concentrados e outros materiais viscosos que requerem fluxo suave e irrestrito.

As válvulas de esfera sanitárias são projetadas com um caminho de fluxo de passagem completa que permite a passagem do meio com perda mínima de pressão quando totalmente aberta. Isso os torna adequados para aplicações onde a manutenção da eficiência do fluxo e o manuseio de materiais mais espessos são considerações importantes.

Em comparação com as válvulas borboleta, as válvulas esfera proporcionam um canal de fluxo mais aberto e melhor desempenho para transferências de meios exigentes. No entanto, as estruturas tradicionais de válvulas esféricas podem conter cavidades internas onde o fluido residual pode se acumular. Para aplicações higiênicas rigorosas, o projeto adequado da válvula, o acabamento superficial e os procedimentos de limpeza são essenciais para manter a limpeza do sistema.

Escolhendo a válvula sanitária certa para sua aplicação

A válvula sanitária correta depende dos requisitos reais do processo, incluindo o tipo de meio, nível de limpeza, tamanho da tubulação, pressão operacional e método de limpeza.

· Os sistemas farmacêuticos e de bioprocessamento geralmente priorizam a prevenção de contaminação e a operação estéril.

· As linhas de alimentos, bebidas e laticínios geralmente exigem controle de fluxo eficiente para transferência de grandes volumes.

· Produtos de alta viscosidade podem exigir válvulas com trajetórias de fluxo mais suaves e menos restritas.

A DINGYUE fornece uma gama completa de soluções de válvulas sanitárias, incluindo válvulas borboleta sanitárias, válvulas de esfera sanitárias e válvulas de diafragma higiênicas, ajudando os clientes a selecionar equipamentos de controle de fluxo adequados para aplicações farmacêuticas, de processamento de alimentos, semicondutores e refrigeração líquida.
