Uniões sanitárias de aço inoxidável DIN 11851

As uniões sanitárias de aço inoxidável DIN 11851 são uma das soluções de conexão tradicionais usadas em equipamentos de processamento higiênico europeus. Ao contrário das conexões de tubos soldados que requerem instalação permanente, as uniões DIN permitem que os operadores desconectem e reconectem seções da tubulação durante a inspeção, limpeza ou manutenção do equipamento.

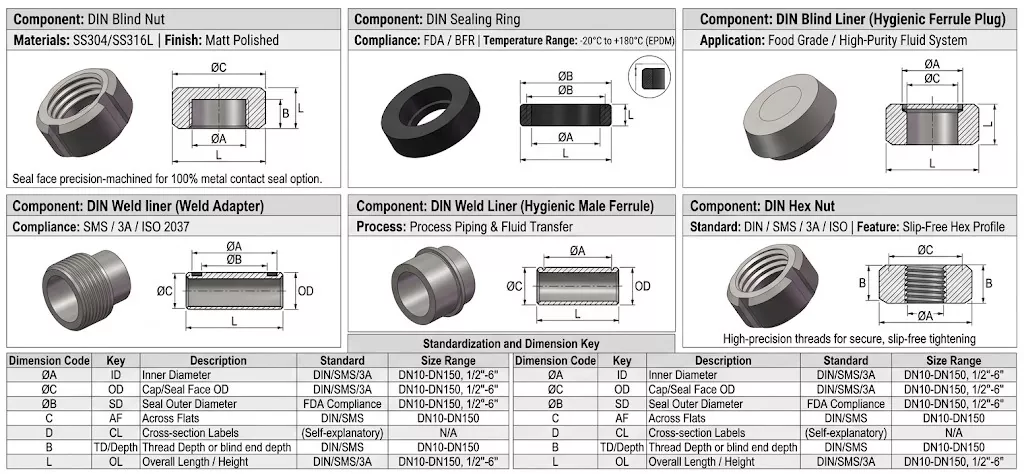

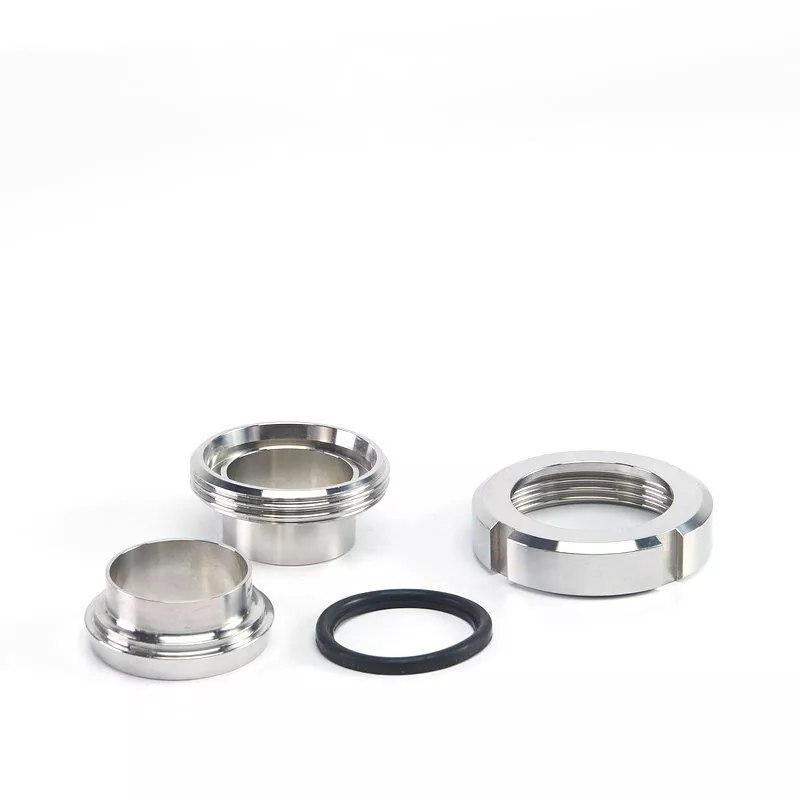

Um conjunto completo de união DIN 11851 normalmente consiste em uma porca com fenda redonda, peça macho roscada, revestimento e anel de vedação. Os componentes usinados com precisão trabalham juntos para fornecer uma conexão mecânica estável, mantendo ao mesmo tempo uma passagem de fluxo interno suave, adequada para aplicações sanitárias.

Na DINGYUE, fabricamos uniões sanitárias de aço inoxidável DIN 11851 de acordo com os requisitos de tubulação sanitária europeus comumente usados, fornecendo conjuntos de união completos e componentes de reposição para fabricantes de alimentos, laticínios, bebidas, produtos farmacêuticos e equipamentos de processo.

Especificações Técnicas

Cenários de aplicativos primários

Devido ao seu design métrico robusto e classificação de pressão superior, a especificação de uma união DIN é amplamente adotada em setores de fabricação higiênica em todo o mundo:

Fabricação de cerveja e bebidas: essencial para painéis de distribuição de cervejarias, adegas de fermentação e linhas de engarrafamento.

Processamento de laticínios e leite: amplamente utilizado em unidades de recebimento de leite cru, circuitos de pasteurização e tanques de produção de queijo.

Farmacêutico e Biotecnológico: União confiável de tanques de preparação de tampão líquido e linhas de processo de utilidades.

Químicos e Cosméticos: Adequado para linhas de cremes de alta viscosidade, sabonetes líquidos e recipientes de mistura de ingredientes ativos.

Diretrizes de operação e manutenção

Para manter uma vedação estanque e prolongar a vida útil do anel de vedação elastomérico durante a operação:

Alinhamento adequado: Certifique-se de que a peça macho e as faces do revestimento estejam concêntricas antes de engatar a porca com fenda para evitar desgaste da rosca ou esmagamento da junta.

Ferramentas de chave inglesa: Use uma chave DIN C dedicada para apertar a porca redonda nos níveis de torque especificados sem danificar as ranhuras externas.

Manutenção preventiva: Inspecione qualquer união DIN ativa durante a manutenção programada da planta, verificando se há dilatação da vedação ou reentrâncias na face, e substitua as juntas como parte da manutenção de rotina.

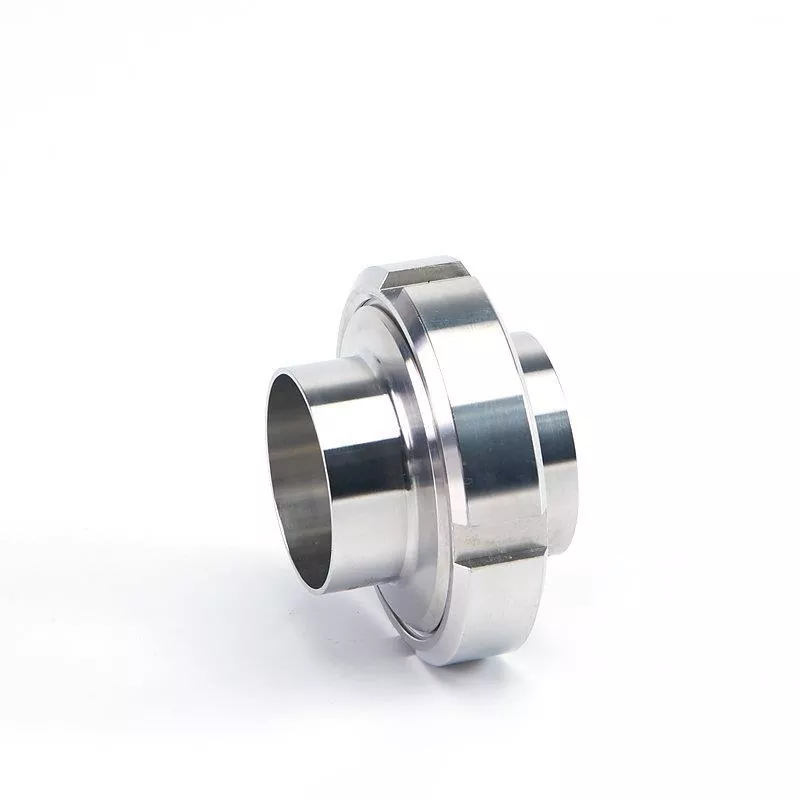

Conexão tubo a tubo com união DIN

Usado para unir dois tubos de processamento em linha, permitindo rápida montagem, desmontagem e inspeção da linha sem cortar metal. Isto é ideal para sistemas higiénicos que requerem limpeza ou manutenção frequente.

Porca de obturação da união DIN (tampa final)

Usado para vedar com segurança a extremidade de uma tubulação ativa ou porta de equipamento. Ao substituir o revestimento por uma placa cega sólida dentro da porca sextavada, ele cria um beco sem saída estéril e à prova de vazamentos para desligamentos temporários ou expansões futuras.

Por que a porca tem slots

As ranhuras na porca são projetadas para que você possa usar uma chave de gancho para apertá-la com segurança. Esses entalhes proporcionam à ferramenta uma pegada sólida para que você possa abaixa-la com firmeza sem escorregar, mesmo com as mãos molhadas ou em espaços apertados.

Perguntas frequentes

Q1: Qual é a diferença entre as uniões sanitárias DIN 11851 e 3A?

DIN 11851 é baseado em padrões métricos europeus de tubulação sanitária e é amplamente utilizado em equipamentos de processamento europeus. As uniões 3A seguem os padrões sanitários dos EUA e são comumente usadas com sistemas de tubos higiênicos de estilo americano.

Q2: As uniões DIN 11851 podem substituir as uniões sanitárias existentes?

Sim, desde que as dimensões do tubo, as especificações de conexão e a estrutura de vedação correspondam ao sistema existente. Para projetos de substituição, recomenda-se confirmar o tamanho DIN original.

Q3: Por que as uniões DIN são comumente usadas no processamento de laticínios?

As uniões DIN 11851 têm uma longa história em equipamentos para laticínios europeus porque fornecem uma conexão removível que suporta limpeza, inspeção e manutenção.

Q4: Qual material de junta devo escolher para uma união sanitária DIN?

A junta adequada depende da temperatura de trabalho, dos produtos químicos de limpeza e do meio de processo. EPDM, Silicone, FKM e PTFE são comumente selecionados para diferentes condições operacionais.

Q5: Vocês fornecem conjuntos de união DIN 11851 completos?

Sim. A DINGYUE fornece conjuntos de união completos, bem como componentes individuais para fabricantes de equipamentos, distribuidores e projetos de substituição de manutenção.

Q6: A DINGYUE pode personalizar as uniões DIN 11851?

Sim. Fornecemos tamanhos, materiais, opções de vedação personalizados e produção OEM de acordo com desenhos do cliente ou requisitos de tubulação sanitária.
