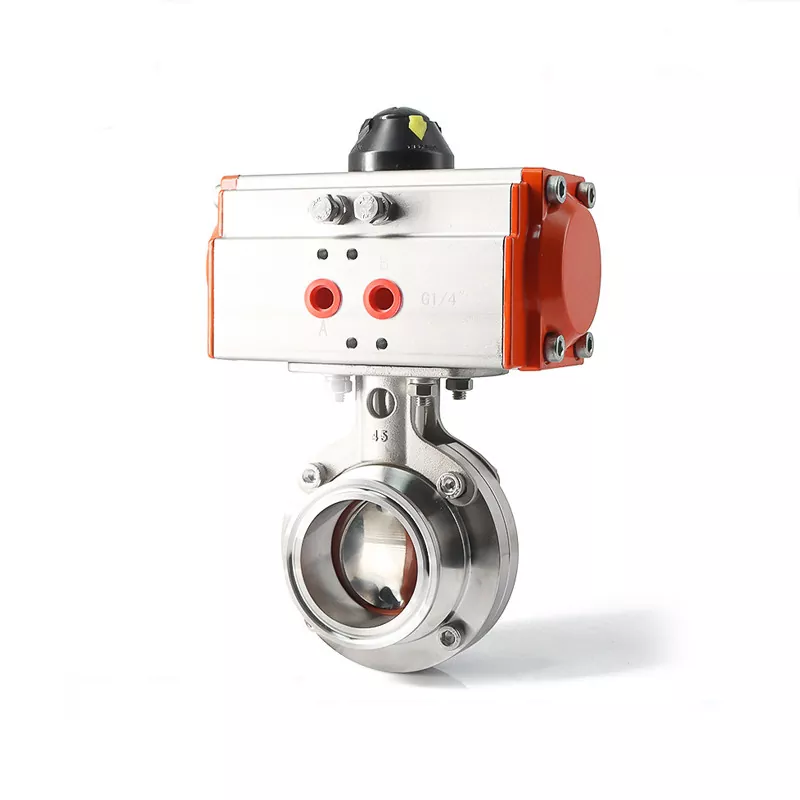

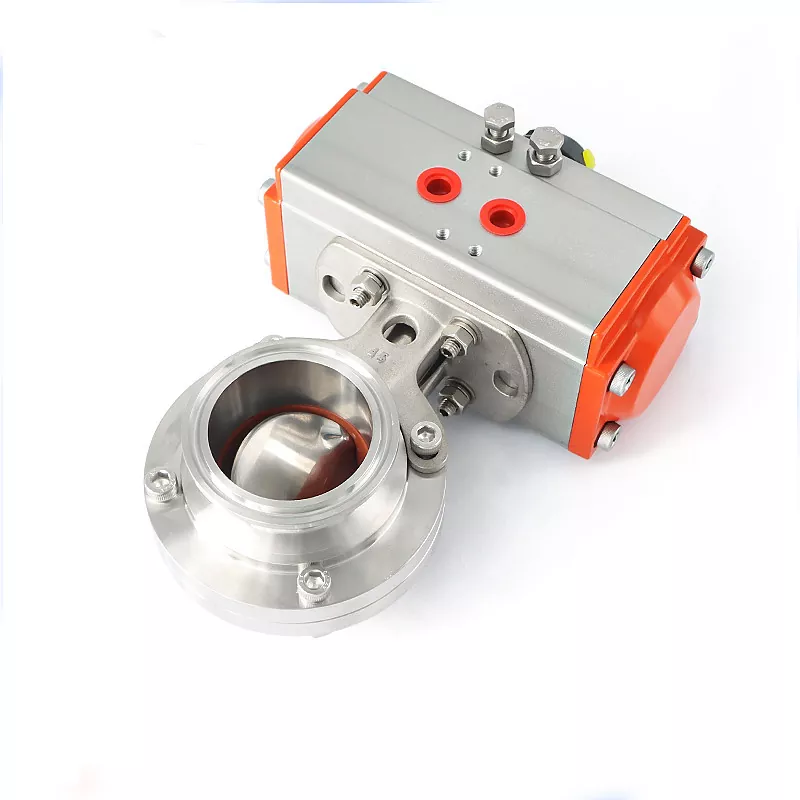

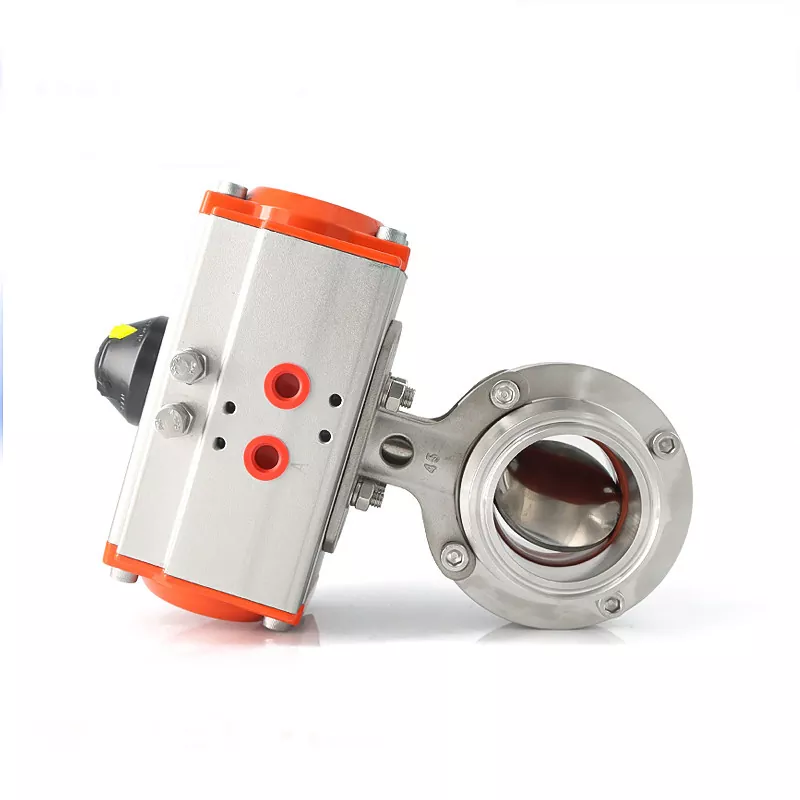

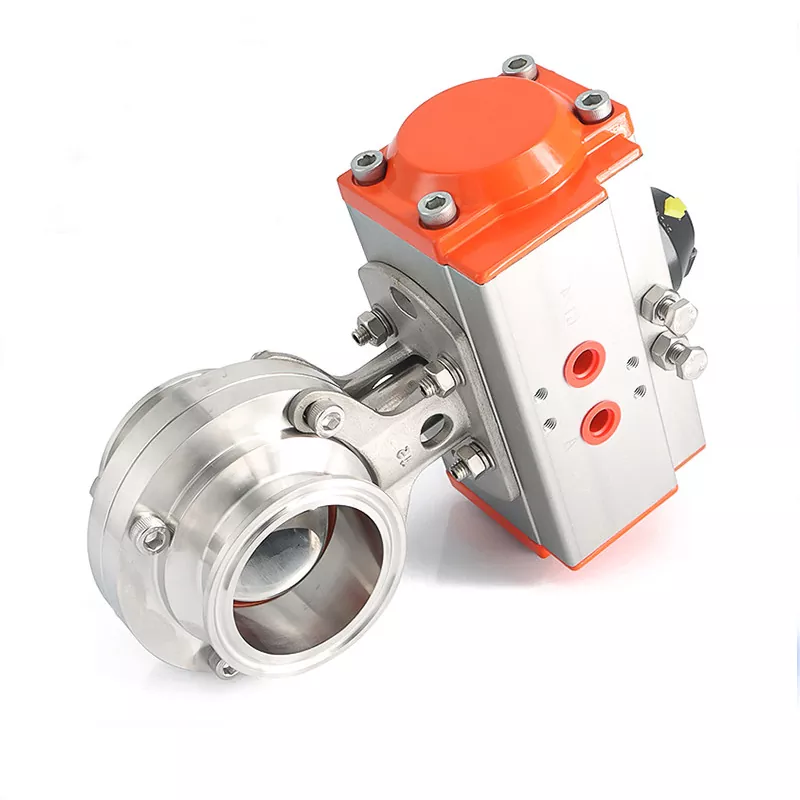

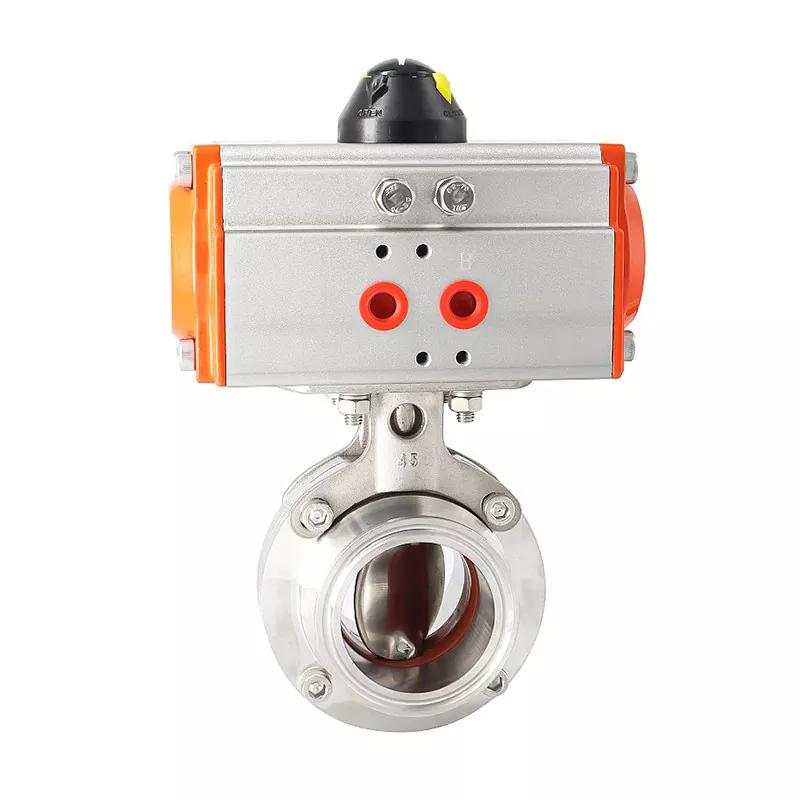

Fabricada em aço inoxidável 316L como material padrão do corpo e do disco, a Válvula Borboleta Sanitária Pneumática Horizontal está disponível com opções de vedação EPDM, PTFE ou FKM. Os clientes também podem selecionar diferentes tipos de atuadores pneumáticos, indicadores de posição, suportes de montagem e conexões sanitárias para atender aos seus requisitos de equipamento e tubulação.
A DINGYUE fornece válvulas sanitárias para aplicações de alimentos e bebidas, biofarmacêuticas, química fina e refrigeração líquida de data centers, com rastreabilidade de materiais, usinagem de precisão e testes de pressão de válvula 100% aplicáveis, apoiando um fornecimento B2B consistente.
O princípio de funcionamento combina uma válvula borboleta de um quarto de volta com atuação pneumática.
Ar Comprimido → Atuador Pneumático → Haste da Válvula → Rotação do Disco → Controle de Fluxo
Quando o ar comprimido entra no atuador, o atuador gera um movimento rotacional que gira o disco borboleta.
O disco gira aproximadamente alinhado com a tubulação, permitindo que o fluido passe pela válvula.
O disco gira ao longo do caminho do fluxo, fechando a tubulação.
O atuador pneumático pode receber sinais do sistema de controle da planta, possibilitando abertura e fechamento automático de acordo com a sequência do processo.
Isso torna a válvula adequada para aplicações onde os operadores precisam de operação repetível da válvula sem acessar manualmente todas as válvulas do sistema de tubulação.
Dependendo do atuador selecionado:
· Dupla Ação: O ar opera tanto na abertura quanto no fechamento.
· Normalmente Fechado (NC): A força da mola retorna a válvula para a posição fechada quando o ar é removido.
· Normalmente aberta (NA): A força da mola retorna a válvula para a posição aberta quando o ar é removido.
A configuração correta depende da estratégia de controle do processo e da posição de falha necessária.
|
Componente |
Material Padrão |
Personalização opcional |
Acabamento de superfície |
|
Corpo/Disco |
Aço inoxidável 316L (1.4404) |
Aço Inoxidável 304 |
Ra≤0,8μm interno, acetinado externo/polido |
|
Carcaça do Atuador |
Liga de alumínio (anodizada) |
Aço Inoxidável 304 |
Revestimento anticorrosivo |
|
Vedação / Junta |
EPDM |
PTFE/FKM (Viton) |
Compatível com FDA 177.2600 |
O atuador pneumático proporciona operação automatizada sem necessidade de acesso manual ao manípulo da válvula, tornando-o prático para montagens de equipamentos e controle centralizado de processos.
A configuração padrão em aço inoxidável 316L oferece resistência à corrosão e é adequada para ambientes com fluidos higiênicos e de alta pureza exigentes.
Um acabamento superficial interno de Ra ≤ 0,8 μm está disponível para a configuração especificada, ajudando a reduzir áreas onde os meios de processo podem se acumular.
EPDM é oferecido como vedação padrão, enquanto PTFE e FKM estão disponíveis para aplicações que exigem diferentes características químicas ou de temperatura.
As configurações Tri-Clamp, roscada/união e soldada de topo permitem que a válvula seja combinada com diferentes sistemas de tubulação sanitária.

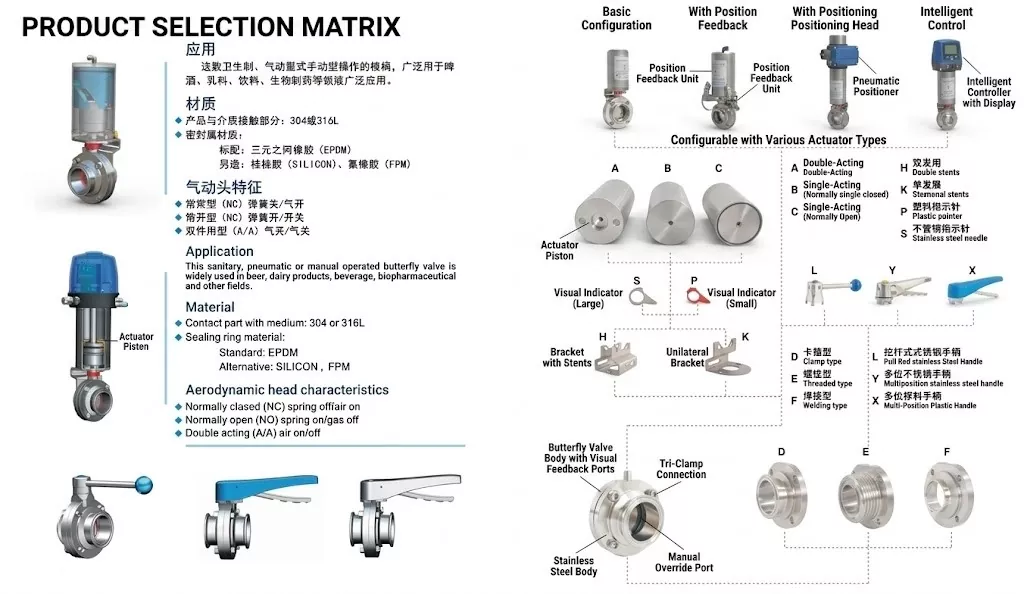

As configurações de atuadores pneumáticos de dupla ação, normalmente fechados e normalmente abertos permitem que os engenheiros selecionem a lógica operacional de acordo com o processo.
A DINGYUE fornece Relatórios de Teste de Materiais (MTR) e rastreabilidade de número de calor para pedidos aplicáveis, apoiando a verificação do material durante todo o processo de fornecimento.
O atuador determina como a válvula borboleta sanitária responde aos sinais pneumáticos e o que acontece quando o fornecimento de ar é interrompido.
Código: A
A pressão do ar é usada tanto para abertura quanto para fechamento.
Adequado para:
· Linhas de processo automatizadas
· Ciclismo frequente
· Sistemas com fornecimento contínuo de ar comprimido
· Aplicações que requerem abertura e fechamento controlados
Código: B
O atuador utiliza ar comprimido para abrir a válvula, enquanto a força da mola a retorna para a posição fechada quando a pressão do ar é removida.
Recomendado quando o processo requer uma configuração de falha fechada.
Código: C
O atuador usa ar comprimido para fechar a válvula, enquanto a força da mola a retorna para a posição aberta quando a pressão do ar é removida.
Recomendado quando o processo requer uma configuração de falha aberta.
Um indicador mecânico durável adequado para ambientes industriais exigentes.
Um indicador leve projetado para fácil identificação visual da posição da válvula.
A configuração de conexão e montagem deve ser selecionada de acordo com o sistema de tubulação existente e o espaço de instalação disponível.
Uma conexão sanitária de liberação rápida amplamente utilizada em sistemas de processamento higiênico.
Os benefícios incluem:
· Fácil instalação
· Desmontagem rápida
· Manutenção conveniente
· Adequado para sistemas de tubulação sanitária
Projetado para sistemas de tubulação que exigem conexões roscadas ou tipo união.
Esta opção pode ser considerada quando o equipamento circundante utiliza interfaces higiênicas compatíveis.
Projetado para instalações de tubulação permanentes.
Conexões soldadas de topo podem ser usadas onde a válvula está integrada diretamente na tubulação do processo e não é necessária remoção frequente.
Fornece uma configuração robusta de montagem do atuador à válvula para aplicações onde a estabilidade mecânica é importante.
Uma configuração de montagem mais compacta onde o espaço de instalação ou o posicionamento do sensor precisam ser considerados.
Para fabricantes de equipamentos, a orientação do atuador e a folga ao redor devem ser confirmadas antes da produção.
|
Indústria de aplicações |
Aplicações Típicas |
Por que usar uma válvula borboleta sanitária pneumática horizontal |
|
Processamento de alimentos e bebidas |
Processamento de laticínios, envase de bebidas, fabricação de cerveja, alimentos líquidos, molhos, xaropes e sistemas CIP |
A construção higiênica em aço inoxidável, as superfícies internas lisas e as conexões sanitárias flexíveis suportam o manuseio de fluidos limpos e ciclos de limpeza frequentes. |
|
Biofarmacêutica e Bioprocessamento |
Sistemas WFI, circuitos de água purificada, biorreatores, tanques de fermentação e linhas de transferência estéreis |
Aço inoxidável 316L, opções de vedação higiênica e atuação pneumática configurável são adequados para ambientes de processo controlados e limpos. |
|
Resfriamento líquido para data centers |
Sistemas CDU, coletores de resfriamento direto no chip, circuitos de resfriamento secundários e circuitos de resfriamento do lado do equipamento |
A atuação pneumática permite o desligamento remoto e o isolamento automatizado do fluxo, enquanto a configuração horizontal compacta pode simplificar a instalação em torno de equipamentos de resfriamento e patins de tubulação. |
|
Processamento Químico Fino |
Transferência de líquidos de alta pureza, sistemas de dosagem e linhas de processos químicos |
A construção 316L, materiais de vedação selecionáveis e controle de material rastreável ajudam a atender aos exigentes requisitos de manuseio de fluidos. |
|
Cosméticos e cuidados pessoais |
Cosméticos líquidos, emulsões, água purificada e sistemas de transferência de ingredientes |
As opções de construção higiênica e de conexão sanitária ajudam a reduzir os riscos de contaminação e simplificam a limpeza e a manutenção. |
|
Sistemas de água pura e fluidos de alta pureza |
Distribuição de água purificada, ciclos de processo de alta pureza e transferência de fluidos limpos |
Componentes de aço inoxidável usinados com precisão, acabamento superficial controlado e montagem aplicável em sala limpa suportam fluido de alta pureza |

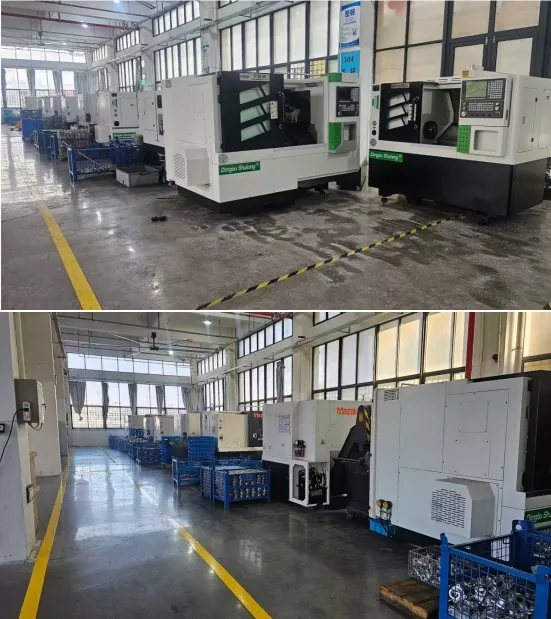

Vê aquelas placas nas paredes de nossa fábrica? Mantemos nossos diferentes tipos de aço inoxidável – como SS304 e SS316 – em áreas completamente separadas com suas próprias máquinas. Nunca os misturamos. Isso garante que, ao pagar por metal premium resistente à ferrugem, você receberá exatamente o que pagou.
